🧱 CẤU TẠO CHI TIẾT:
1. Thân xi lanh (Cylinder Tube):
-
Chất liệu: thép ống đúc liền mạch (Seamless Steel Tube) hoặc thép ống honed chính xác.
-
Xử lý bề mặt: bên trong được mài nhẵn và đánh bóng, giúp tăng độ kín và giảm ma sát.
-
Lớp bảo vệ ngoài: sơn tĩnh điện hoặc mạ kẽm chống ăn mòn trong môi trường công nghiệp nặng.
2. Piston & Ty xi lanh (Piston Rod):
-
Ty thép C45 hoặc SCM440, mạ crom dày 20~30μm để chống mài mòn và chống gỉ.
-
Piston làm từ hợp kim nhôm hoặc gang đúc, tích hợp các rãnh lắp phớt kín.
-
Có thể tích hợp nam châm cảm biến hành trình (optional) nếu dùng kèm sensor.
3. Phớt thủy lực (Hydraulic Seals):
-
Sử dụng bộ phớt chất lượng cao của NOK (Nhật) hoặc Hallite (UK), gồm:
-
Phớt ty (Rod Seal)
-
Phớt piston (Piston Seal)
-
Phớt chống bụi (Wiper Seal)
-
Vòng đệm dự phòng (Back-up Ring)
-
-
Đảm bảo chống rò rỉ, chịu nhiệt lên tới 120°C, chịu áp suất làm việc từ 16MPa tới 21MPa.
4. Mặt bích kiểu FA (Front Flange):
-
Được gia công liền hoặc bắt bu-lông với nắp trước.
-
Dạng vuông hoặc tròn, có lỗ bắt vít đối xứng xung quanh, thuận tiện cố định lên mặt máy.
-
Kiểu FA phù hợp cho lắp xi lanh ở vị trí nằm ngang hoặc đứng cố định.
5. Nắp trước & nắp sau (Front/Rear End Cover):
-
Gia công từ thép đúc, xử lý nhiệt và phay chính xác.
-
Có rãnh lắp phớt và lỗ ren cho đường dầu vào/ra tiêu chuẩn G1/4, G3/8, G1/2, G3/4…
-
Có thể thêm vít điều chỉnh giảm chấn (dạng có đệm van dầu) tùy theo yêu cầu.
6. Thanh giằng (Tie Rods):
-
Thép mạ điện phân, có đai ốc khóa ở hai đầu.
-
Đảm bảo xi lanh chịu được áp lực làm việc cao và duy trì độ đồng trục ổn định.

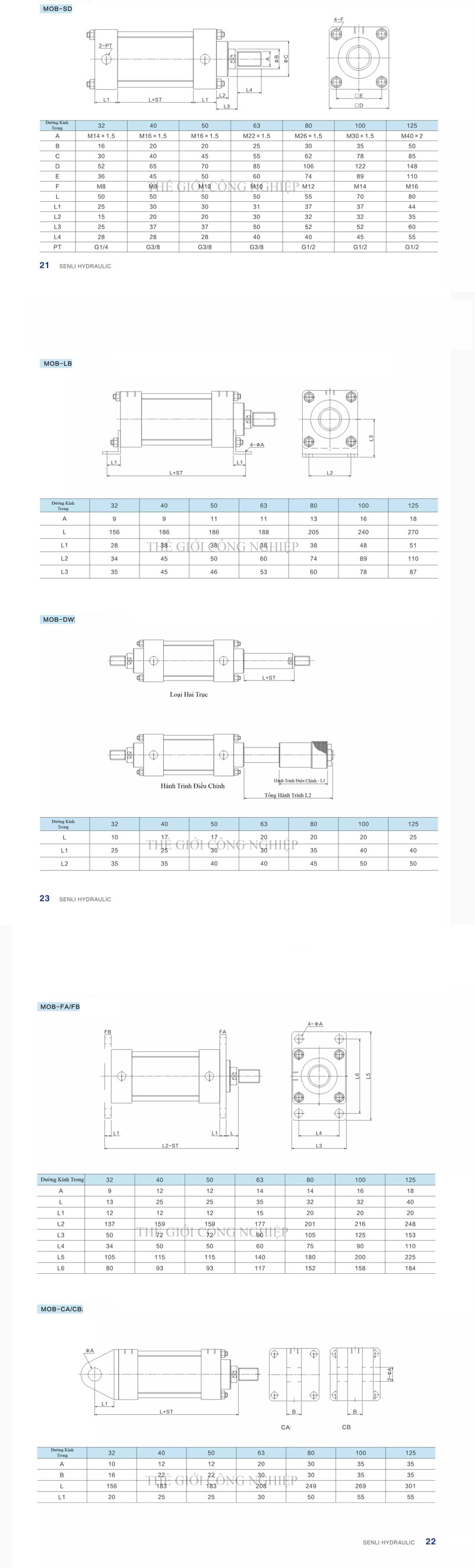

⚙️ THÔNG SỐ KỸ THUẬT CƠ BẢN:
| Đường kính xilanh (mm) | Đường kính ty (mm) | Hành trình tối đa (mm) | Áp suất làm việc |
|---|---|---|---|
| 40, 50, 63, 80, 100, 125, 150 | Từ 20 ~ 70 | Lên tới 2000mm (tùy chọn) | 16 MPa (chuẩn), max 21 MPa |
⚙️ TÙY CHỌN GIA CÔNG / CÁ NHÂN HÓA:
-
Có thể đặt hành trình theo yêu cầu (ví dụ: 175mm, 320mm, 1080mm…).
-
Chọn loại ty xi lanh chống xoay (anti-rotation), ty rỗng (hollow rod), hoặc ty đôi (double rod).
-
Tùy chọn tích hợp cảm biến từ (proximity switch) hoặc vòng từ nhận tín hiệu hành trình.
🧩 ỨNG DỤNG ĐẶC THÙ:
-
Máy ép gạch, ép giấy, ép phế liệu
-
Máy dập, máy cắt tôn, máy cơ khí công nghiệp nặng
-
Hệ thống nâng hạ thủy lực cố định
-
Bệ giữ, khóa định vị cơ cấu lắp ráp, chế tạo tự động hóa
