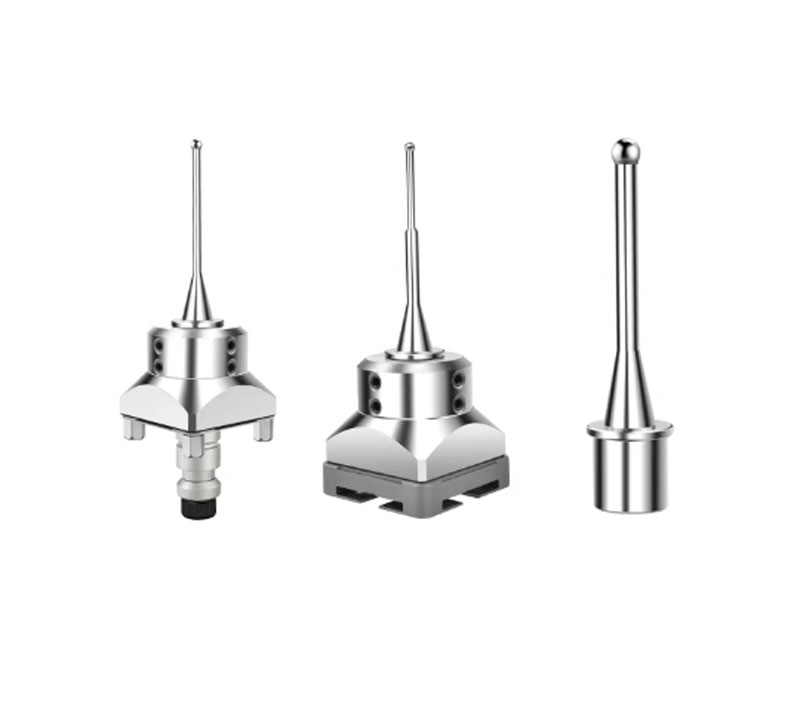

🧭 Mô tả chi tiết Que Tìm Tâm Chuẩn – Định Tâm Φ2 / Φ3 / Φ4 / Φ5 / Φ6 / Φ8 / Φ10
Que tìm tâm chuẩn (Center Finder Pin) là dụng cụ đo cơ khí chính xác dùng để xác định tâm lỗ, tâm trục, hoặc vị trí chuẩn gia công trong quá trình thiết lập máy CNC, máy phay, máy tiện và các hệ thống gia công chính xác. Sản phẩm có nhiều đường kính chuẩn giúp phù hợp với nhiều kích thước lỗ và chi tiết khác nhau.
🔧 1. Cấu tạo chi tiết
🔹 1.1. Thân que
-
Gia công từ thép hợp kim tôi cứng (HRC 58–62) hoặc thép gió.
-
Độ thẳng cao, sai lệch cực nhỏ để đảm bảo độ đồng tâm.
🔹 1.2. Đầu đo
-
Phần đầu tròn mài chính xác theo kích thước Φ tiêu chuẩn.
-
Bề mặt mài nhẵn, chống mài mòn và biến dạng khi tiếp xúc.
🔹 1.3. Chuôi lắp
-
Dạng trụ chuẩn, lắp vào collet, đầu kẹp ER, đầu kẹp dao hoặc mâm cặp.
-
Độ đồng tâm cao giữa chuôi và đầu đo.
⚙️ 2. Nguyên lý hoạt động
-
Lắp que vào đầu kẹp dao của máy.
-
Cho đầu đo tiếp xúc nhẹ với thành lỗ hoặc bề mặt chuẩn.
-
Di chuyển trục X/Y đến khi tiếp xúc cân bằng hai phía.
-
Xác định vị trí tâm chính xác → thiết lập tọa độ gia công.
📏 3. Thông số kỹ thuật điển hình
| Thông số | Giá trị |
|---|---|
| Đường kính đầu đo | Φ2 / Φ3 / Φ4 / Φ5 / Φ6 / Φ8 / Φ10 mm |
| Độ chính xác kích thước | ±0.002 – ±0.005 mm |
| Độ đồng tâm | ≤ 0.005 mm |
| Độ cứng vật liệu | HRC 58–62 |
| Chiều dài tổng | 50–100 mm (tùy loại) |
🏭 4. Ứng dụng
✔️ Xác định tâm lỗ trước khi khoan, doa
✔️ Lấy chuẩn tọa độ trên máy phay CNC
✔️ Căn chỉnh đồ gá, khuôn mẫu
✔️ Định vị chi tiết cơ khí chính xác
✔️ Hỗ trợ gia công khuôn và chi tiết nhỏ
⭐ 5. Ưu điểm
✅ Độ chính xác cao, ổn định lâu dài
✅ Kết cấu đơn giản, bền bỉ
✅ Dễ sử dụng, không cần nguồn điện
✅ Nhiều kích thước phù hợp nhiều loại lỗ
✅ Giảm sai số định vị khi setup máy
🔐 6. Lưu ý sử dụng
-
Không để va đập mạnh vào bề mặt cứng
-
Vệ sinh sạch trước khi đo
-
Tránh để dính dầu cắt làm trượt tiếp xúc
-
Bảo quản trong hộp chống ẩm
