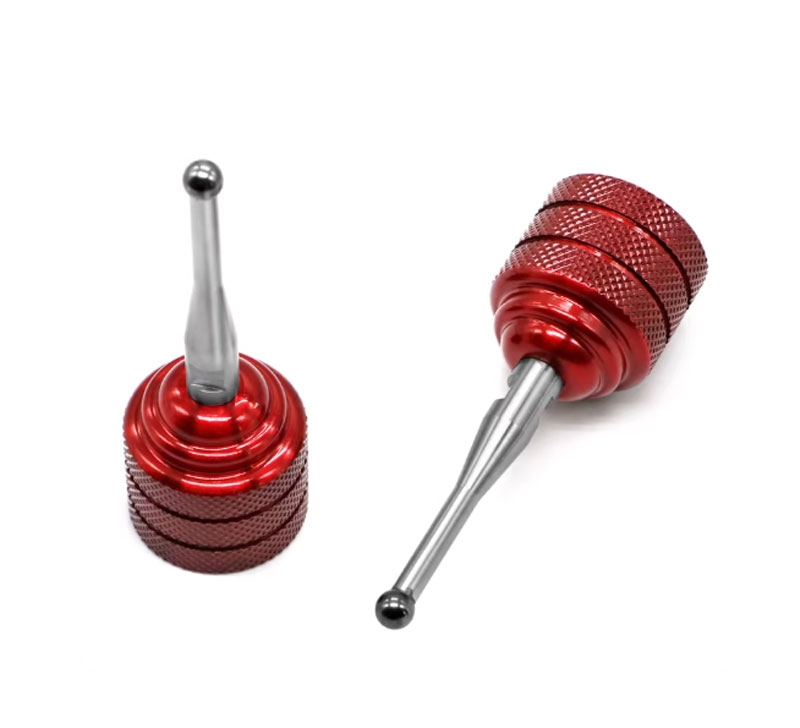

Đầu Tìm Biên EDM Nam Châm – Bi Chuẩn Tungsten Cao Cấp

🧲 Mô tả chi tiết Đầu Tìm Biên EDM Nam Châm – Bi Chuẩn Tungsten Cao Cấp

Đầu tìm biên EDM nam châm là dụng cụ dò tâm – lấy chuẩn tọa độ chính xác cao dùng trong máy EDM, CNC, máy phay và các hệ gia công khuôn mẫu. Thiết bị sử dụng bi chuẩn bằng thép vonfram (Tungsten Carbide) kết hợp đế từ lực mạnh, cho phép định vị nhanh vị trí biên, tâm lỗ và tọa độ gốc gia công với độ lặp lại rất cao.

🔧 1. Cấu tạo chi tiết

🔹 1.1. Đầu bi chuẩn (Tungsten Ball Tip)

• Vật liệu: Tungsten Carbide siêu cứng, chống mài mòn.

• Độ tròn và độ bóng bề mặt cao → đảm bảo tiếp xúc chính xác.

• Sai số kích thước rất nhỏ, dùng làm chuẩn đo.

🔹 1.2. Thân que dò

• Thép không gỉ hoặc thép hợp kim cứng.

• Độ thẳng và độ đồng tâm cao giữa thân và đầu bi.

🔹 1.3. Đế nam châm

• Nam châm vĩnh cửu lực hút mạnh (≈20 kg).

• Giữ cố định thiết bị trên bàn máy, đồ gá, hoặc chi tiết thép.

• Đế có mặt mài phẳng chính xác.

🔹 1.4. Kết cấu lắp trục chính

• Có thể lắp vào đầu kẹp dao, collet, hoặc dùng độc lập trên bề mặt chuẩn.

⚙️ 2. Nguyên lý hoạt động

1. Cố định đế từ lên bàn máy hoặc chi tiết kim loại.

2. Cho đầu bi tiếp xúc nhẹ với cạnh chi tiết hoặc thành lỗ.

3. Di chuyển trục máy cho đến khi tiếp xúc chính xác.

4. Ghi nhận tọa độ máy → xác định biên hoặc tâm chi tiết.

Trong EDM, thiết bị giúp lấy chuẩn mà không cần tiếp xúc mạnh, tránh sai lệch do lực cơ khí.

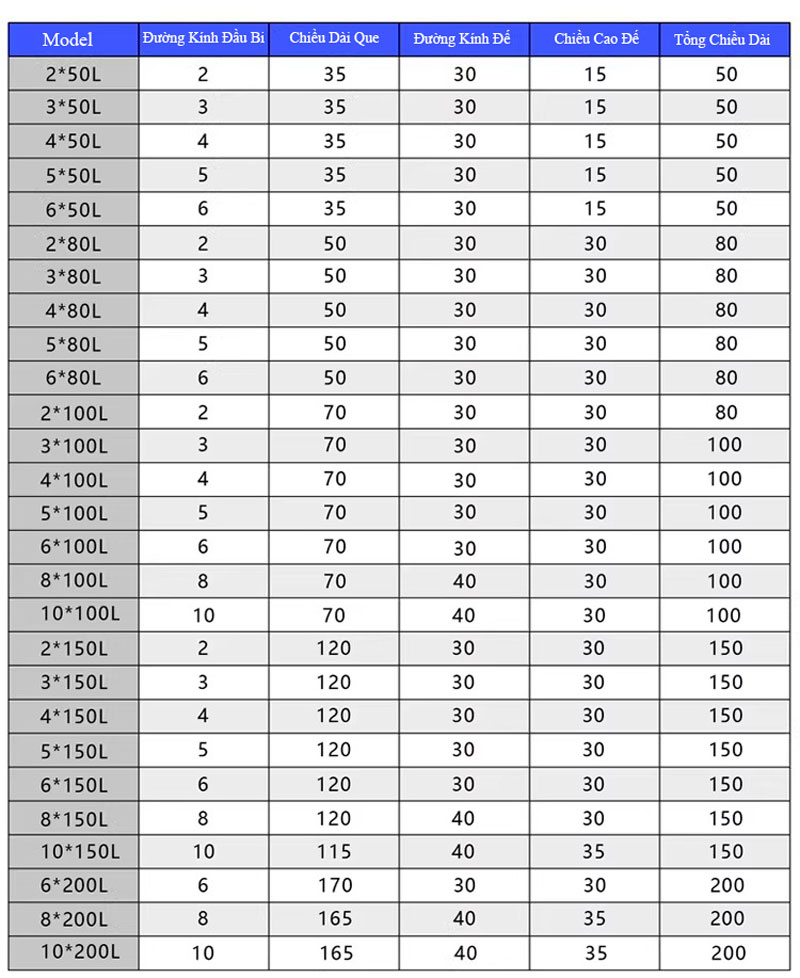

📏 3. Thông số kỹ thuật điển hình

🏭 4. Ứng dụng

✔️ Lấy chuẩn tọa độ trên máy EDM
✔️ Dò biên chi tiết khuôn mẫu
✔️ Xác định tâm lỗ, tâm trục
✔️ Thiết lập gốc phôi trong CNC
✔️ Kiểm tra vị trí đồ gá chính xác

⭐ 5. Ưu điểm

✅ Độ chính xác cao, ổn định lâu dài
✅ Bi tungsten chống mòn, tuổi thọ cao
✅ Đế từ giúp gá đặt nhanh, linh hoạt
✅ Không cần nguồn điện
✅ Phù hợp môi trường gia công chính xác

🔐 6. Lưu ý sử dụng

• Vệ sinh bề mặt tiếp xúc trước khi đo

• Tránh va đập mạnh vào đầu bi

• Không dùng trên bề mặt bẩn hoặc có ba via

• Kiểm tra lực hút đế từ trước khi thao tác
