✅ Đầu Dò Gốm CNC Phi 10 – Đối Dao Z-Axis Độ Chính Xác Cao
Đầu dò gốm CNC (Z-Axis Ceramic Probe) là phụ kiện dùng cho các thiết bị thiết lập dao – đo chiều cao dao – chống gãy dao trong máy CNC phay/khắc. Phần đầu gốm chế tạo từ ceramic chịu mài mòn, độ chính xác cao, không dẫn điện, giúp tăng tuổi thọ đầu dò.
Thân thép tôi cứng, chuẩn kích thước φ10mm, lắp vừa hầu hết các loại đối dao Z-axis quang điện và cơ khí.
Sản phẩm có 3 lựa chọn chiều dài: 120mm – 130mm – 90mm có bầu để phù hợp từng loại máy CNC và chế độ cắt.
🔵 II. BẢNG THÔNG SỐ KỸ THUẬT

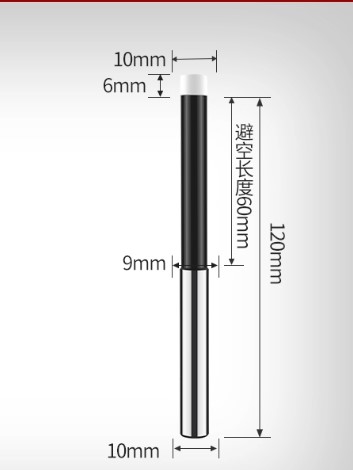

1. Đầu dò gốm CNC φ10 – Loại thẳng 120mm
| Thông số | Giá trị |
|---|---|
| Đường kính đầu gốm | 10mm |
| Chiều cao đầu gốm | 6mm |
| Đường kính thân trên | 9mm |
| Đường kính thân dưới | 10mm |
| Chiều dài tổng | 120mm |
| Vùng tránh dao | 60mm |
| Vật liệu | Ceramic + Thép tôi cứng |
| Ứng dụng | Đối dao CNC, Z-axis tool setter |

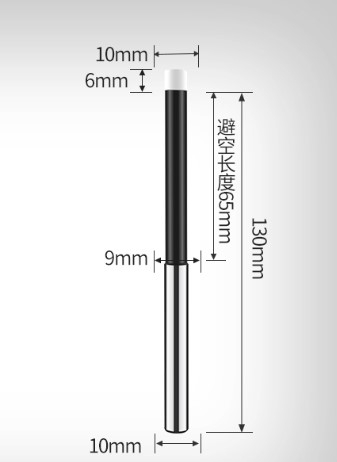

2. Đầu dò gốm CNC φ10 – Loại thẳng 130mm
| Thông số | Giá trị |
|---|---|
| Đường kính đầu gốm | 10mm |
| Chiều cao đầu gốm | 6mm |
| Đường kính thân trên | 9mm |
| Đường kính thân dưới | 10mm |
| Chiều dài tổng | 130mm |
| Vùng tránh dao | 65mm |
| Vật liệu | Ceramic + Thép tôi cứng |
| Ứng dụng | Máy phay CNC, bộ đo Z-axis |

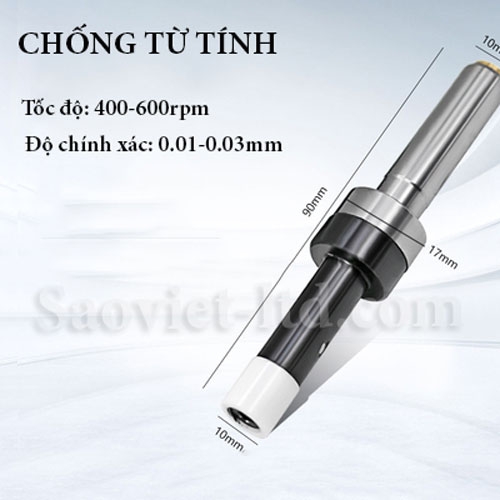

3. Đầu dò gốm CNC φ10 – Loại có bầu 90mm
| Thông số | Giá trị |
|---|---|
| Đường kính đầu gốm | 10mm |
| Chiều cao đầu gốm | 10mm |
| Đường kính thân dưới | 10mm |
| Đường kính thân bầu | 17mm |
| Chiều dài tổng | 90mm |
| Kết cấu | Dạng bầu chống rung |
| Vật liệu | Ceramic + Thép hợp kim |
| Ứng dụng | Đối dao CNC quang điện & cơ khí |

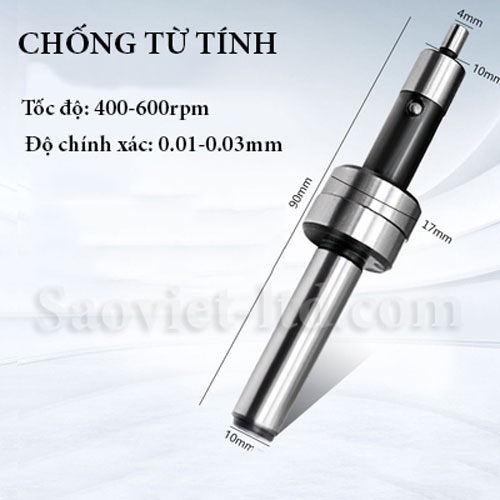

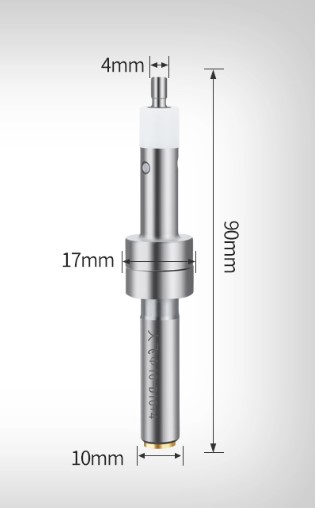

4. Đầu dò gốm CNC φ4 – Loại có bầu 90mm
| Thông số | Giá trị |
|---|---|
| Đường kính đầu gốm | 4 mm |
| Chiều cao đầu gốm | ≈ 10 mm (tuỳ mẫu ±0.2mm) |
| Đường kính thân trên | 4 mm |
| Đường kính thân bầu | 17 mm |
| Đường kính thân dưới | 10 mm |
| Chiều dài tổng | 90 mm |
| Cấu trúc | Thân bầu chống rung, chống lệch tâm |
| Lắp đặt | Dạng ty trượt trong đối dao CNC |
