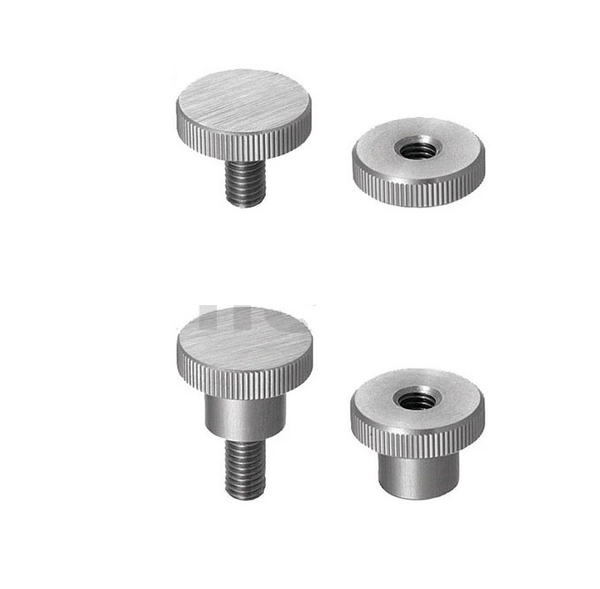

Núm vặn ren inox nổi đường kính nhỏ NKBC là dòng linh kiện siết khóa cơ khí thao tác nhanh cao cấp được gia công tiện CNC chính xác từ thép không gỉ (Inox). Sản phẩm được thiết kế đặc thù với phần đầu núm nhô cao dạng bậc nổi (Stepped Boss) kết hợp vành khía nhám chống trượt (Knurled Surface), cho phép người vận hành siết chặt, nới lỏng hoặc tinh chỉnh vị trí các cụm cơ cấu máy móc hoàn toàn bằng tay mà không cần sử dụng cờ lê hay lục giác. Điểm khác biệt vượt trội của mã NKBC so với các loại núm vặn công nghiệp thông thường nằm ở đường kính đầu núm siêu nhỏ gọn (chỉ từ Ø5 mm đến Ø32 mm), giúp giải quyết triệt để bài toán thao tác gá kẹp trong các cụm đồ gá Jig vi mô, khoang máy tự động hóa chật hẹp hoặc bàn trượt vi chỉnh có khoảng không gian cực kỳ giới hạn. Thiết bị cung cấp dải ren chuẩn hệ mét toàn diện từ M3, M4, M5, M6, M8 đến M10 với chiều dài cọc ren từ 6 mm đến 40 mm, sở hữu khả năng kháng ăn mòn hóa học, chống oxy hóa rỉ sét tuyệt đối và đáp ứng tiêu chuẩn vệ sinh khắt khe trong phòng sạch y tế, bán dẫn và chế biến thực phẩm.

1. Ưu điểm kỹ thuật nổi bật

• Thiết kế đầu núm nổi đường kính nhỏ gọn, tối ưu không gian hẹp: Đường kính vành núm siêu nhỏ (D từ 5mm – 32mm) kết hợp cổ ren bậc nổi (A từ 2.5mm – 8mm) giúp ngón tay dễ dàng tiếp cận xoay vặn ngay cả tại các góc khuất chật chội mà cờ lê hay tay nắm cỡ lớn không thể lọt vào.
• Vật liệu thép không gỉ Inox nguyên khối chống rỉ sét và chịu ăn mòn hóa chất: Toàn bộ chi tiết từ đầu núm đến thân ren được tiện CNC từ thép không gỉ Inox cao cấp, không bị oxy hóa trong môi trường ẩm ướt, phòng sạch, dung môi cắt gọt hay khu vực tẩy rửa thường xuyên.
• Tiêu chuẩn kích thước tương đương Misumi Nhật Bản, dễ dàng thay thế tương thích 100%: Các thông số bước ren, đường kính ngoài, chiều cao bậc và rãnh khía khớp chuẩn xác với mã NKBC của Misumi, giúp các nhà máy chế tạo máy thay thế MRO tức thì mà không cần gia công lại đồ gá.
• Vành núm khía nhám công nghệ cao gia tăng độ bám ma sát ngón tay: Bề mặt đầu núm được tạo vân nhám nổi sắc nét, giúp thợ cơ khí thao tác siết chặt hoặc tháo mở dứt khoát chỉ trong 2 giây mà không bị trượt tay dù tiếp xúc với dầu mỡ bôi trơn.
• Dải quy cách ren hệ mét phong phú từ M3 đến M10: Đáp ứng linh hoạt mọi yêu cầu lực kẹp từ siết định vị cảm biến siêu nhẹ (M3, M4) đến cố định nắp máy và phôi đồ gá tải trọng trung bình (M8, M10).

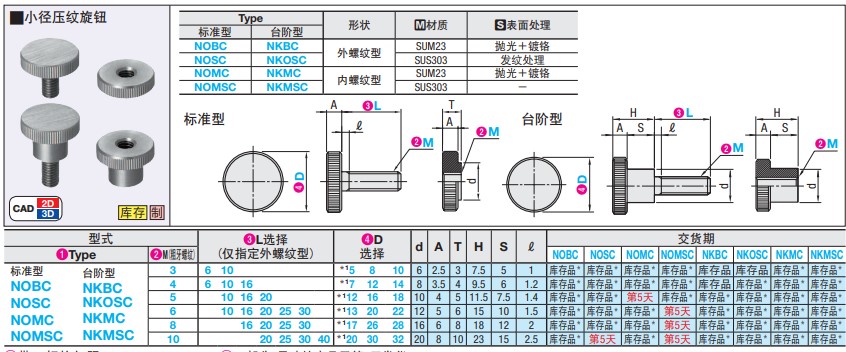

2. Thông số kỹ thuật

3. Cấu tạo chi tiết 3 bộ phận kim loại liền khối và cơ chế khía nhám chống trượt

3.1. Cấu tạo

Núm vặn ren inox NKBC được chế tạo từ kết cấu kim loại nguyên khối gồm 3 phần chức năng chuẩn xác:

• Phần đầu núm khía nhám (Knurled Head - Đường kính D, Bề dày T): Bề mặt xung quanh được tạo các đường rãnh khía nhám song song hoặc quả trám đan chéo, gia tăng hệ số ma sát tiếp xúc với da tay, giúp truyền lực xoay vặn nhẹ nhàng và chắc chắn.
• Phần thân cổ bậc nổi (Raised Collar - Đường kính d, Chiều cao A): Thiết kế nhô cao dạng trụ tròn đóng vai trò như một đệm lót cách ly mặt núm với mặt bệ máy, giúp đầu núm không bị chà sát cọ quẹt làm trầy xước bề mặt chi tiết khi xoay vặn; đồng thời tạo khoảng hở ngón tay dễ kẹp rút.
• Phần thân cọc ren đực (Threaded Stud - Cỡ ren M, Chiều dài L): Tiện ren hệ mét sắc nét với rãnh thoát ren ℓ ở góc chân, đảm bảo ren vặn êm ái vào các lỗ ren sâu mà không bị kích mép hay kẹt phoi.

3.2. Nguyên lý truyền mô-men xoắn bằng tay và tối ưu không gian lắp đặt siêu nhỏ

• Cơ chế truyền mô-men xoắn ngón tay: Khi người vận hành dùng ngón cái và ngón trỏ bóp chặt vào vành nhám đường kính D, lực ép tạo ra lực ma sát bám dính cao. Bán kính của đầu núm biến lực bóp này thành mô-men xoắn quanh trục tâm ren, ép chặt mặt đầu cổ bậc A xuống bề mặt phôi, tạo lực kẹp ép chặt định vị chi tiết chỉ bằng lực vặn tay thông thường.
• Tối ưu hóa không gian cơ cấu: Nhờ đường kính núm D được thu nhỏ tối đa (bản M3 chỉ 5–10mm, M4 chỉ 7–14mm, M5 chỉ 12–18mm), núm NKBC có thể bố trí sát cạnh nhau với bước lắp đặt cực dày đặc trên các cụm đồ gá quang học, bàn soi kính hiển vi hoặc khuôn ép nhựa mini mà không bị vướng chạm nhau.

4. Ứng dụng thực tế

• Đồ gá gia công Jig và Cơ cấu định vị vi cơ (Micro Jig Fixtures): Dùng làm chốt siết định vị phôi, chốt khóa cữ chặn trong các cụm đồ gá phay mạch in, gá hàn laser linh kiện điện tử.
• Thiết bị phòng sạch và Dây chuyền sản xuất bán dẫn (Cleanroom và SMT): Toàn bộ bằng inox không gỉ, không phát sinh bụi nhựa, chịu được dung dịch cồn khử trùng và môi trường chân không.
• Dụng cụ quang học, Kính hiển vi và Thiết bị đo lường chính xác: Khóa chặt các cơ cấu trượt vi chỉnh tiêu cự, trục xoay kính phóng đại và giá đỡ đầu đo sensor.
• Máy móc ngành y tế, Nha khoa và Dược phẩm: Sử dụng an toàn tuyệt đối trong máy đóng nang thuốc, máy dập vỉ y tế nhờ đặc tính inox kháng khuẩn, không gỉ sét.
• Cửa tủ máy vi mô và Nắp che cảm biến: Khóa nắp bảo vệ buồng quét laser, cửa mica che chắn bụi máy in 3D công nghiệp.

5. Hướng dẫn 4 bước chọn mã kích thước ren và kiểm tra không gian thao tác

• Bước 1: Xác định kích thước ren cắm M và chiều dài ren L: Kiểm tra lỗ ren trên cụm máy: cốt M3 chọn chiều dài 6–10mm, cốt M4 chọn 6–16mm, cốt M5 chọn 10–20mm, cốt M6 chọn 10–30mm, cốt M8 chọn 16–30mm, cốt M10 chọn 20–40mm. Chiều dài ren phải đảm bảo ngậm sâu tối thiểu bằng đường kính ren M.
• Bước 2: Lựa chọn đường kính đầu núm D theo lực siết yêu cầu: Nếu cần lực siết nhẹ nhàng cho chi tiết nhạy cảm, chọn đường kính núm nhỏ (ví dụ M3 chọn D5, M4 chọn D7); nếu cần lực kẹp chắc chắn hơn bằng tay, chọn phiên bản đường kính lớn nhất của dải (ví dụ M4 chọn D14, M6 chọn D22, M8 chọn D28).
• Bước 3: Kiểm tra khoảng hở tiếp cận ngón tay: Đảm bảo xung quanh vị trí lắp đặt có khoảng hở tối thiểu bằng bán kính đầu núm D/2 + 5 mm để hai đầu ngón tay thao tác xoay vặn tự nhiên không bị cọ quẹt vào thành máy.
• Bước 4: Tra cứu mã tương đương Misumi khi thay thế MRO: Khi cần thay thế linh kiện mã Misumi NKBC cũ, chỉ cần đối chiếu quy cách ren M × L và đường kính D trên bảng thông số của Sao Việt để đặt hàng tương thích chính xác.

6. Câu hỏi thường gặp

Q1: Núm vặn ren inox nổi đường kính nhỏ NKBC dùng để làm gì?

Trả lời: Đây là dòng linh kiện siết khóa thao tác tay thủ công nhỏ gọn, được làm hoàn toàn bằng thép không gỉ Inox, chuyên dùng để siết định vị, nới lỏng và căn chỉnh các chi tiết máy, đồ gá Jig trong không gian chật hẹp mà không cần dùng cờ lê hay mỏ lết.

Q2: Mã NKBC có tương thích với tiêu chuẩn của hãng Misumi không?

Trả lời: Hoàn toàn tương thích. Dòng sản phẩm NKBC tại Sao Việt được gia công chuẩn hóa theo kích thước và dung sai tương đương dòng núm vặn ren inox NKBC của Misumi Nhật Bản, đảm bảo lắp vừa vặn 100% vào các bản vẽ máy tiêu chuẩn quốc tế.

Q3: Núm vặn inox NKBC có sử dụng được trong môi trường phòng sạch và thực phẩm không?

Trả lời: Rất phù hợp. Do được chế tạo từ 100% thép không gỉ Inox nguyên khối không pha tạp chất nhựa hay sơn phủ, sản phẩm không bị ăn mòn, không phát sinh bụi bẩn và dễ dàng khử trùng bằng dung dịch cồn y tế.
