1. Cấu tạo:
Đai ốc núm tay vặn là một loại chi tiết siết/mở cơ khí dùng tay vặn trực tiếp, không cần dụng cụ, rất thuận tiện trong thao tác lắp ráp – tháo rời. Cấu tạo gồm:
-
Phần thân núm (tay cầm):
-
Thường có hình tròn, sao 5 cánh hoặc nấm, được thiết kế nhám hoặc bo tròn tạo cảm giác cầm nắm thoải mái.
-
Có thể đúc liền bằng inox hoặc là phần nhựa kết hợp lõi ren inox.
-
-
Phần ren trong (đai ốc):
-
Là lỗ ren âm bằng thép không gỉ (Inox 304), được gia công chính xác theo các cỡ ren tiêu chuẩn: M5, M6, M8, M10...
-
2. Vật liệu chế tạo:
-
Inox 304:
-
Chống gỉ sét cực tốt, phù hợp với môi trường ẩm ướt, hóa chất, ngoài trời.
-
Đảm bảo độ cứng, không bị biến dạng khi siết tay.
-
Thẩm mỹ cao, bề mặt sáng bóng hoặc xước mờ tùy thiết kế.
-
-
Một số mẫu có phần tay bằng nhựa kỹ thuật (PA, Bakelite) để tiết kiệm chi phí nhưng vẫn giữ lõi ren inox 304.
3. Nguyên lý và cách sử dụng:
-
Vặn trực tiếp bằng tay để siết chặt hoặc tháo lỏng liên kết mà không cần dụng cụ hỗ trợ như cờ lê, tua vít.
-
Cơ cấu ren chuẩn giúp gắn chặt với bulong, trục ren hoặc các chi tiết máy có gắn vít tương thích.

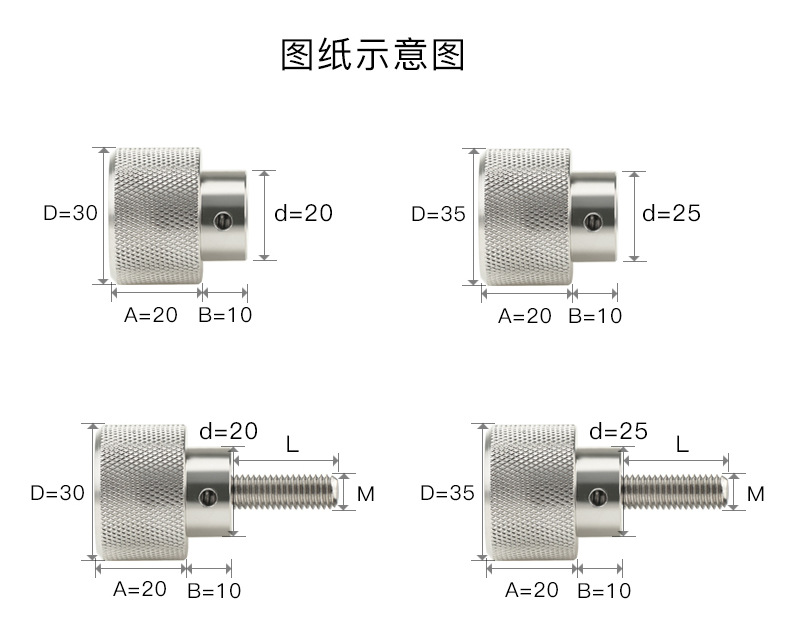

4. Thông số kỹ thuật phổ biến:
-
Cỡ ren trong: M4, M5, M6, M8, M10, M12, M16...
-
Chiều dài ren: 10mm – 30mm hoặc theo yêu cầu.
-
Đường kính tay vặn: 20mm – 50mm tùy mẫu.
-
Kiểu dáng phổ biến: Tròn, 5 cánh, 6 cánh, hình nấm.
5. Ứng dụng:
-
Dùng rộng rãi trong các máy móc công nghiệp, bàn gá, khuôn mẫu, máy đóng gói, tủ điện, cơ cấu trượt, điều chỉnh…
-
Thích hợp với các ngành:
-
Thực phẩm, dược phẩm, phòng sạch (do inox 304 không gỉ).
-
Cơ khí chính xác, điện – điện tử, tự động hóa.
-
6. Ưu điểm:
-
Chống ăn mòn vượt trội, phù hợp môi trường khắc nghiệt.
-
Dễ thao tác bằng tay, không cần dụng cụ.
-
Tái sử dụng nhiều lần, không biến dạng.
-
Thẩm mỹ cao, tuổi thọ dài.
-
Nhiều kích thước và kiểu dáng để lựa chọn theo ứng dụng.
