Bảng Thông Số Kỹ Thuật Gối Đỡ Trục Kiểu BK, BF
Gối Đỡ Vít Me Bi BK – BF (BK/BF 8, 10, 12, 15, 17, 20, 25, 30, 35, 40)
Mô tả chi tiết
Gối đỡ vít me bi BK – BF là bộ phụ kiện cơ khí chính xác chuyên dùng để cố định và hỗ trợ hai đầu trục vít me bi trong các hệ thống truyền động CNC. Sản phẩm thường được sử dụng theo cặp, trong đó BK là gối cố định chịu tải chính và BF là gối đỡ tự do, giúp đảm bảo sự ổn định và chính xác trong quá trình vận hành.

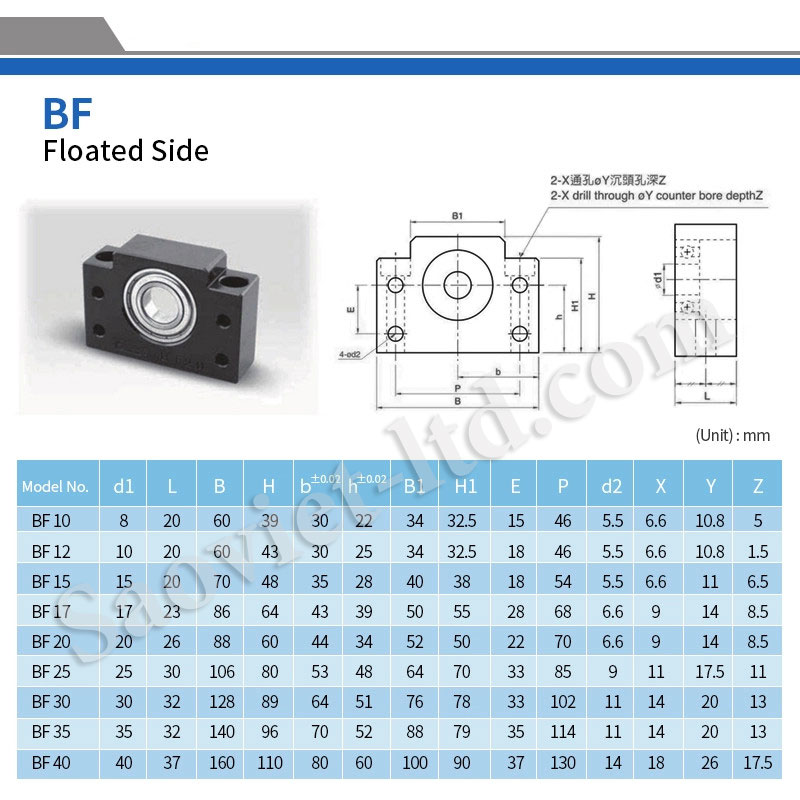

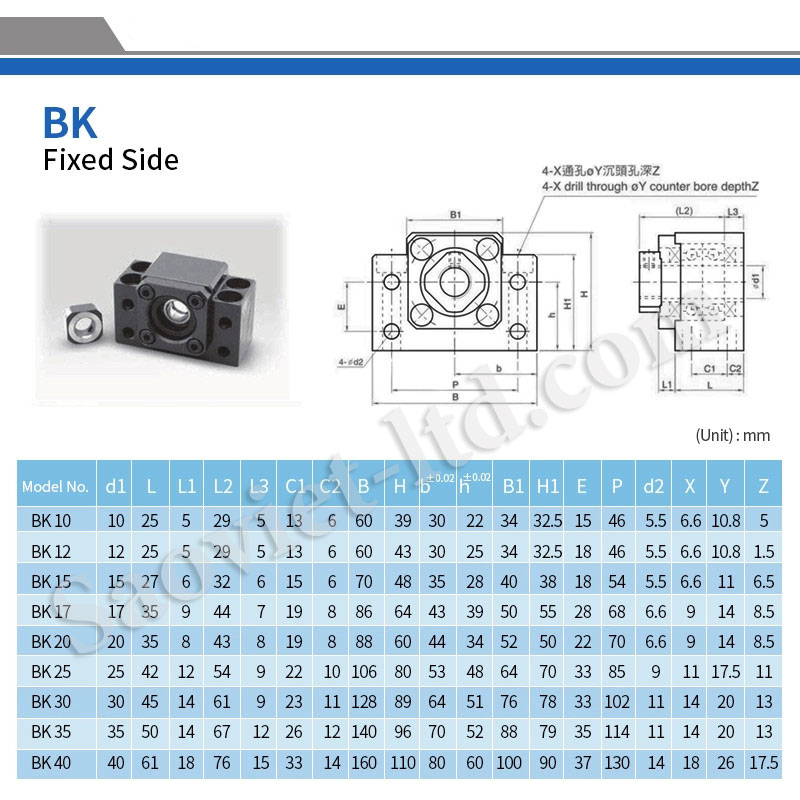

Gối BK (fixed side) được tích hợp ổ bi tiếp xúc góc hai dãy, có khả năng chịu tải dọc trục lớn và hạn chế độ rơ, giúp giữ chặt trục vít me khi làm việc. Trong khi đó, gối BF (support side) sử dụng ổ bi đỡ hướng kính, cho phép trục quay tự do và bù giãn nở nhiệt, đảm bảo hệ thống vận hành trơn tru và không bị kẹt cơ khí.
Thân gối đỡ được chế tạo từ thép hoặc hợp kim cứng, gia công chính xác bằng CNC, đảm bảo độ đồng tâm và độ phẳng cao. Bề mặt được xử lý chống gỉ, tăng độ bền và khả năng làm việc trong môi trường công nghiệp. Bên trong có hệ thống phớt chắn bụi và giữ mỡ bôi trơn, giúp giảm ma sát và kéo dài tuổi thọ ổ bi.
Các kích thước BK/BF từ 8 đến 40 tương ứng với đường kính trục vít me Ø8–Ø40mm, phù hợp với nhiều loại vít me bi phổ biến như 1204, 1605, 2005, 2505, 3205… Việc lựa chọn đúng kích thước gối đỡ giúp đảm bảo khả năng chịu tải, độ cứng vững và hiệu suất truyền động tối ưu.
Sự kết hợp giữa BK và BF giúp giảm rung động, chống võng trục và tăng độ chính xác vị trí khi gia công tốc độ cao. Nhờ đó, hệ thống vít me hoạt động ổn định hơn, nâng cao chất lượng gia công và tuổi thọ toàn bộ cụm truyền động.
Ứng dụng
- Máy CNC phay, tiện, khắc, laser
- Máy in 3D công nghiệp
- Hệ thống truyền động tuyến tính tự động
- Robot công nghiệp, cơ cấu nâng hạ chính xác
Ưu điểm nổi bật
- Độ cứng vững cao, giảm rung và sai số
- Chịu tải tốt, vận hành ổn định
- Gia công chính xác, độ đồng tâm cao
- Dễ lắp đặt, thay thế theo tiêu chuẩn
- Tăng tuổi thọ vít me và hệ thống truyền động
