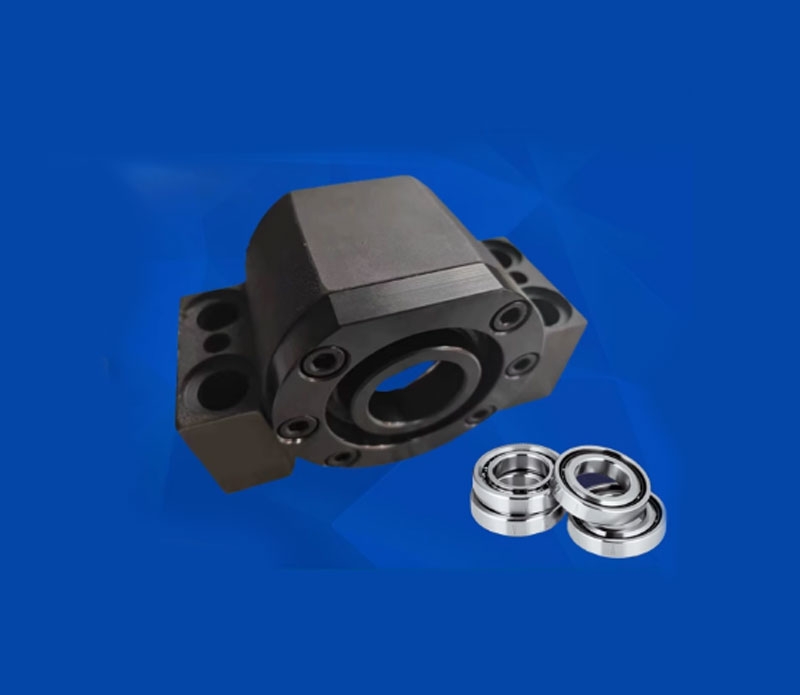

Gối đỡ vít me bi chính xác LEW / SBK / DF | Size 21~40mm
1. Khái quát chung:
Gối đỡ vít me bi (ball screw end support unit) dòng LEW, SBK, DF là bộ phận cơ khí chuyên dụng, được thiết kế để đỡ và định vị hai đầu của trục vít me bi trong các hệ thống truyền động tuyến tính CNC, máy công cụ, máy khắc, máy in 3D và thiết bị tự động hóa. Sản phẩm phù hợp với đường kính trục từ 21mm đến 40mm, tương thích với nhiều chuẩn vitme bi (C5, C7...).

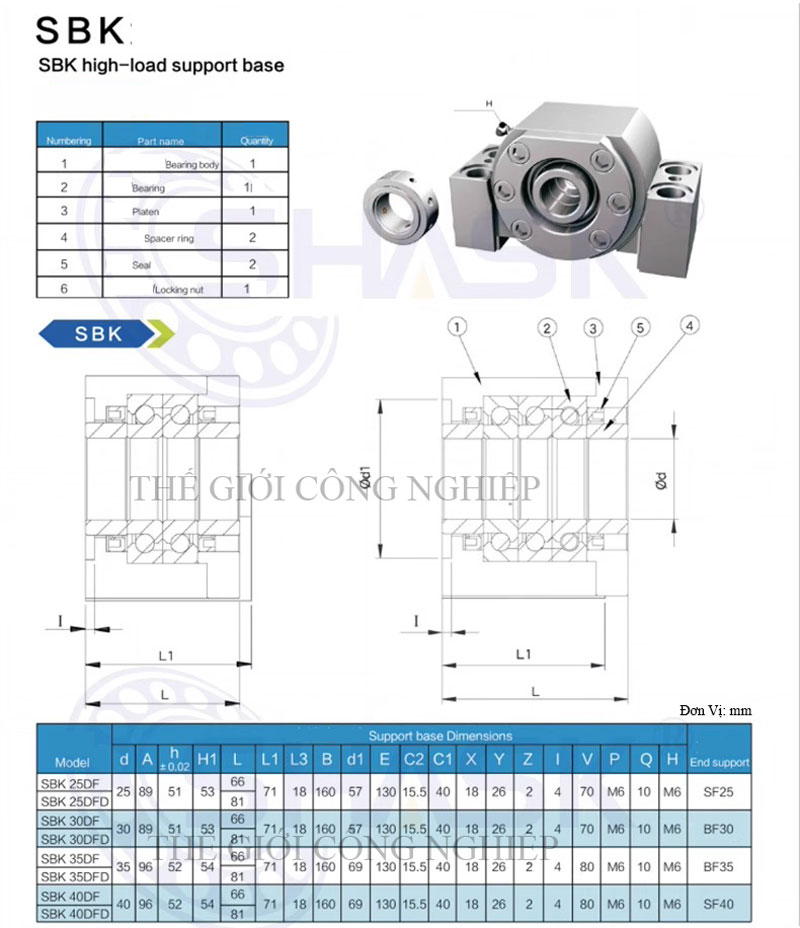

2. Cấu tạo & vật liệu:
-
Thân gối đỡ: Gia công từ thép hợp kim hoặc gang đúc, sơn tĩnh điện hoặc mạ oxit đen chống gỉ.
-
Vòng bi tích hợp: Sử dụng vòng bi tiếp xúc góc chính xác cao (angular contact bearing), có tải dự ứng giúp tăng độ cứng và ổn định.
-
Đai ốc siết: Tích hợp ren chính xác (ví dụ: M25x1.5), đi kèm long đền hãm để cố định trục vitme.
-
Vòng chặn và phớt: Giúp chống bụi, giữ mỡ bôi trơn, tăng tuổi thọ cụm gối đỡ.
3. Đặc điểm kỹ thuật nổi bật:
-
Tải trọng động cao: Ví dụ SBK25DF đạt tới 2910 kgf (tùy model).
-
Giới hạn tải trục lớn, phù hợp với môi trường làm việc có tải cao.
-
Mô-men khởi động thấp, giảm tổn hao năng lượng khi vận hành.
-
Độ cứng hướng trục cao, đảm bảo sai số dịch chuyển nhỏ, phù hợp hệ thống CNC yêu cầu độ chính xác ±0.01mm.
-
Thiết kế nhỏ gọn, dễ lắp đặt, thay thế, bảo trì.
4. Ứng dụng:
-
Máy CNC, trung tâm gia công cơ khí chính xác.
-
Thiết bị tự động hóa công nghiệp.
-
Máy khắc laser, máy in 3D, robot tuyến tính.
-
Hệ thống dẫn động yêu cầu độ chính xác, ổn định và độ cứng cao.
