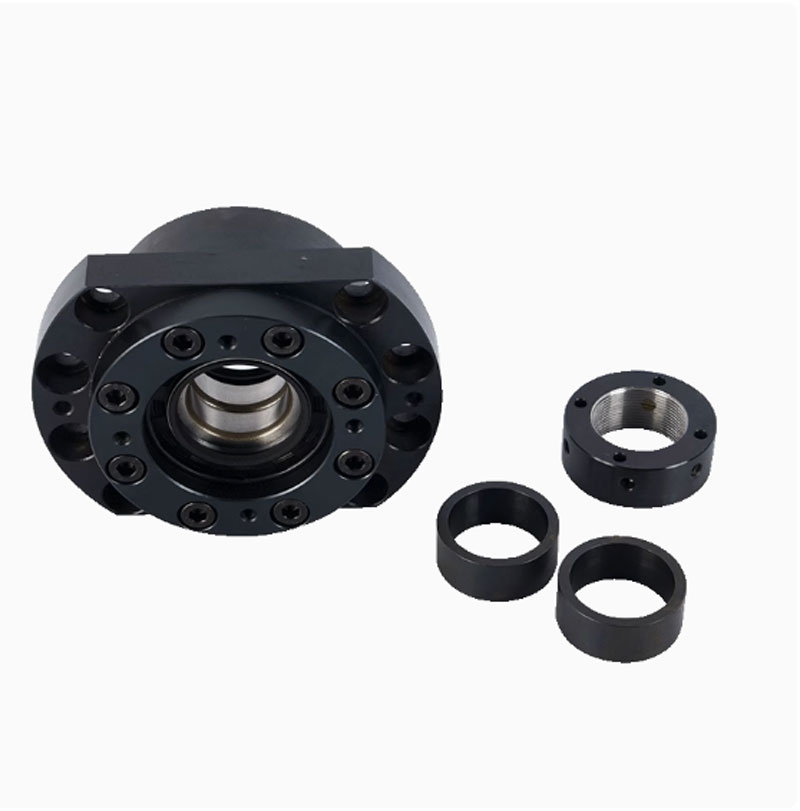

Gối đỡ trục LWBK / LEW03 / WBK20–50 DF / DFD / DFF-31
1. Cấu tạo:
Gối đỡ trục (ball screw support unit) là bộ phận cố định một đầu hoặc cả hai đầu của trục vít me bi, đảm bảo độ chính xác và ổn định khi truyền động. Gối đỡ thường bao gồm:
-
Thân gối đỡ bằng thép hoặc gang cứng, được xử lý bề mặt chống oxy hóa.
-
Vòng bi tiếp xúc góc (angular contact bearing) chính xác cao, loại chịu tải hướng trục lớn.
-
Gioăng chắn bụi và nắp đậy giữ sạch bên trong, đảm bảo độ bền lâu dài.
2. Phân loại mã sản phẩm:
-

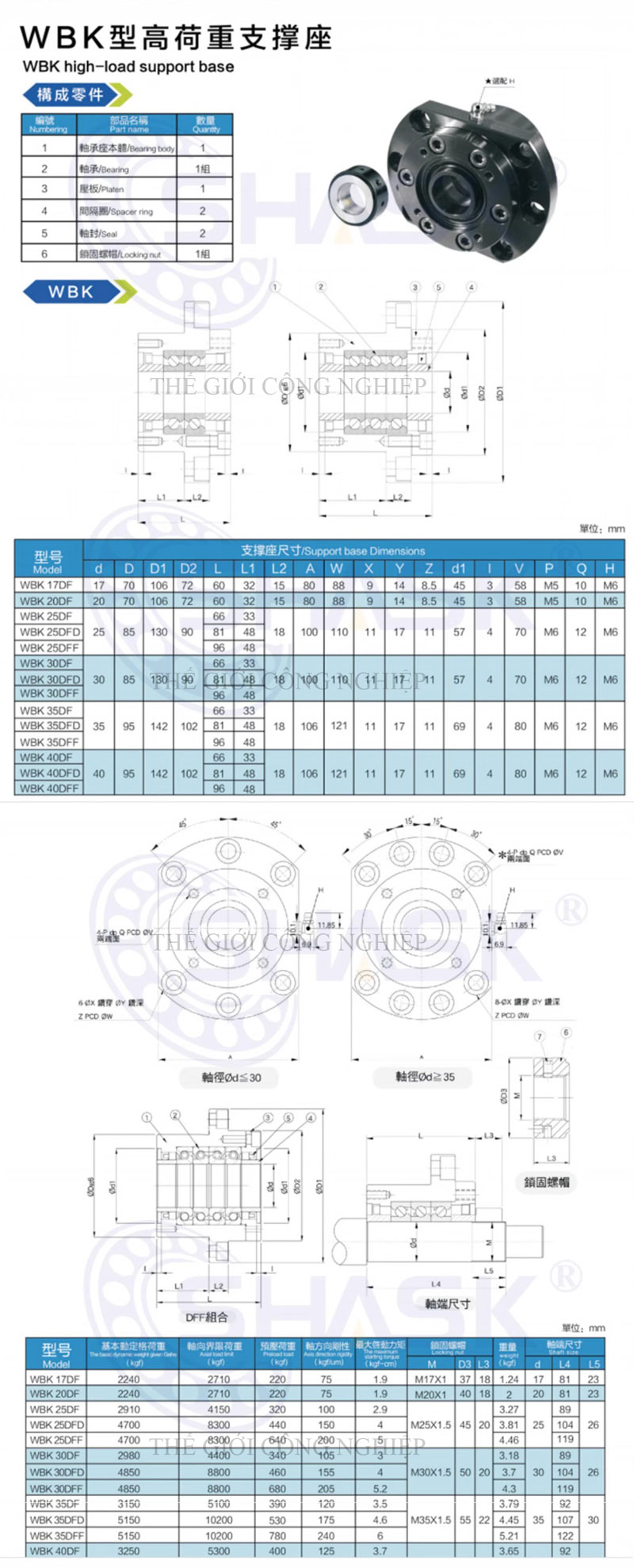

WBK20 / 25 / 30 / 35 / 40 / 50: Kích thước tương ứng với đường kính trục vít me.
-
DF / DFD / DFF:
-
DF (Double Fix): Gối đỡ 2 mặt, cố định cả hai phía.
-
DFD (Double Fix Double Bearing): Gối đỡ đôi với hai cụm vòng bi.
-
DFF (Double Flange Fix): Gối đỡ dạng mặt bích kép – dễ lắp đặt theo chiều ngang/dọc.
-
-
LEW03 / LWBK: Ký hiệu tùy theo tiêu chuẩn thiết kế hoặc thương hiệu OEM.

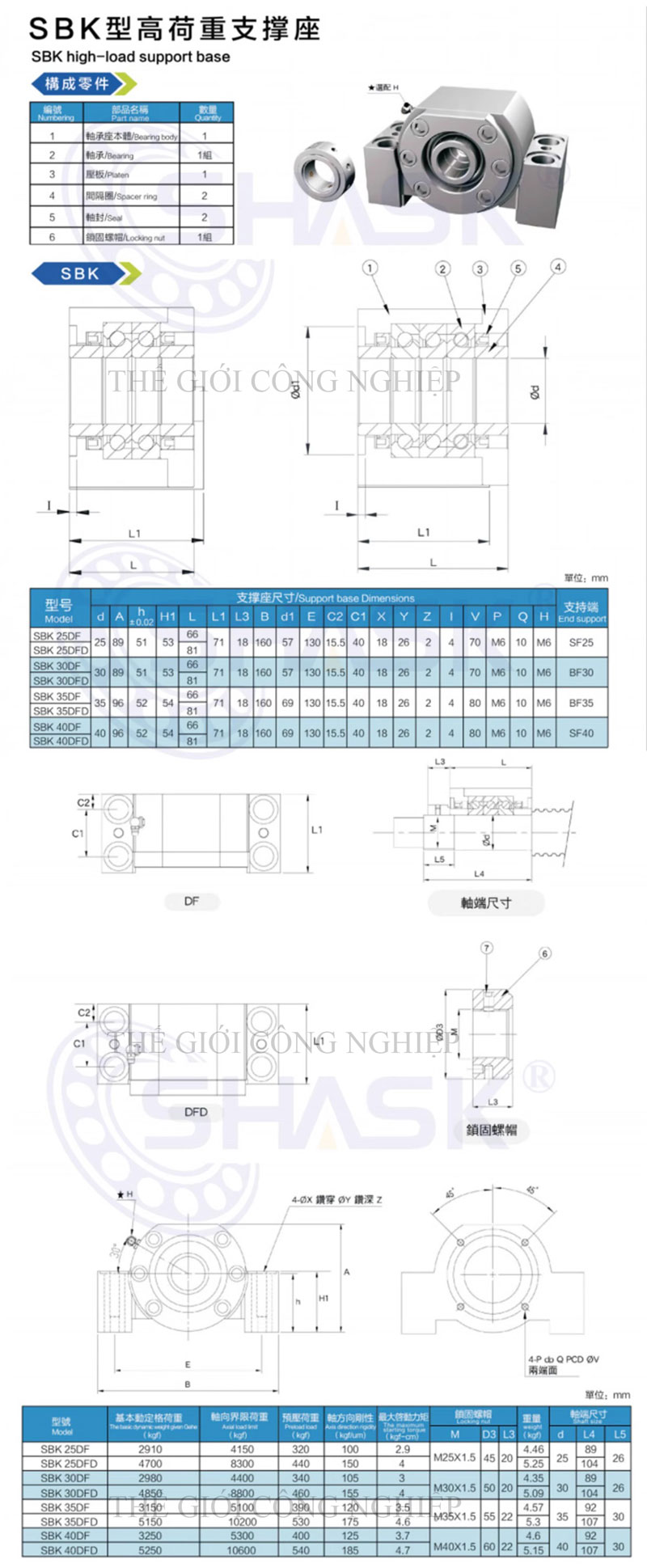

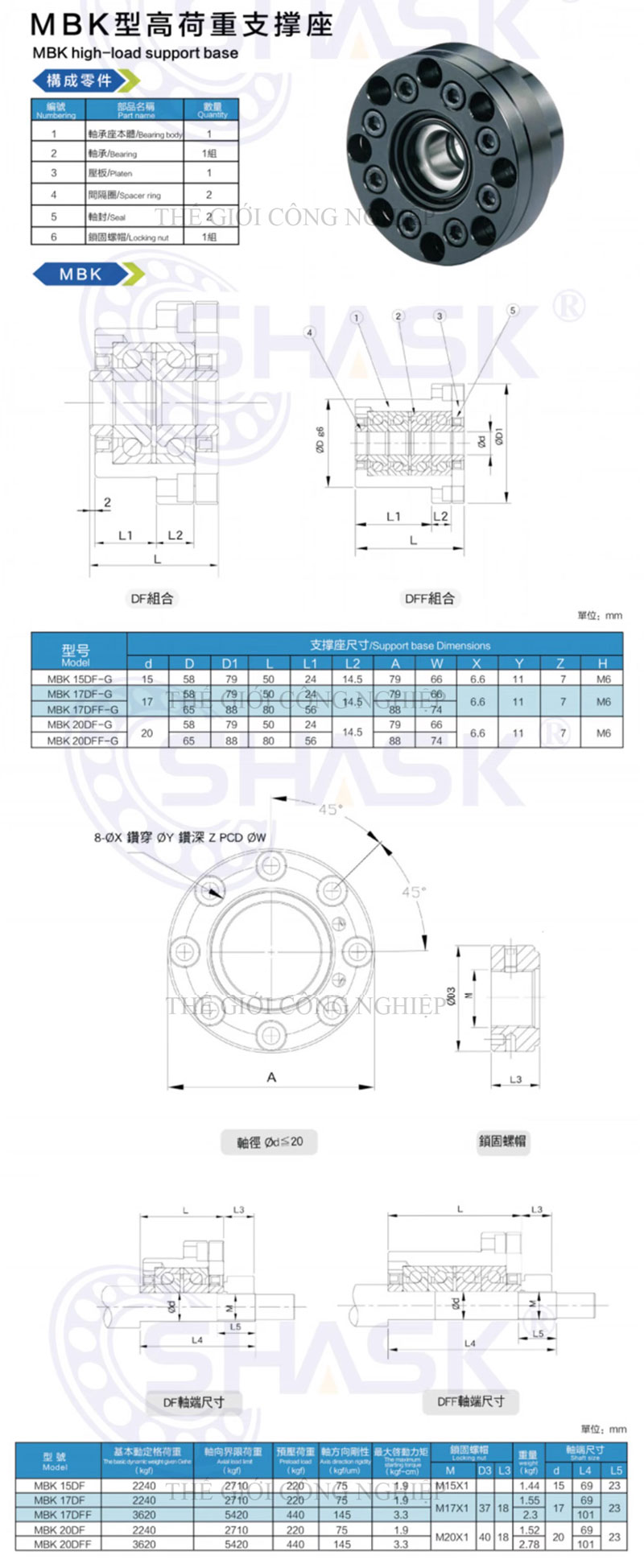

3. Thông số kỹ thuật chung:
| Thông số | Giá trị (tham khảo, tùy mã) |
|---|---|
| Đường kính trục vít | 20 / 25 / 30 / 35 / 40 / 50 mm |
| Vòng bi | Vòng bi tiếp xúc góc độ chính xác cao |
| Vật liệu vỏ | Thép carbon hoặc gang cường lực |
| Độ cứng vòng bi | 58–62 HRC |
| Dung sai tâm | ≤ 0.005 mm |
| Lắp đặt | Mặt bích hoặc ren âm (tùy loại) |
4. Ứng dụng:
Sử dụng phổ biến trong hệ truyền động vít me bi của:
-
Máy CNC, máy khắc, máy cắt kim loại
-
Hệ thống tự động hóa, dây chuyền lắp ráp
-
Robot công nghiệp, thiết bị điều khiển chính xác
-
Các cơ cấu truyền động yêu cầu giảm rung, giảm lệch trục và độ chính xác cao
5. Ưu điểm:
-
Cố định trục vít chắc chắn, giúp giảm rung và tăng tuổi thọ hệ thống
-
Thiết kế nhỏ gọn, lắp đặt linh hoạt
-
Vòng bi chất lượng cao, vận hành êm và bền
-
Nhiều tùy chọn kích thước, cấu hình phù hợp với mọi ứng dụng
