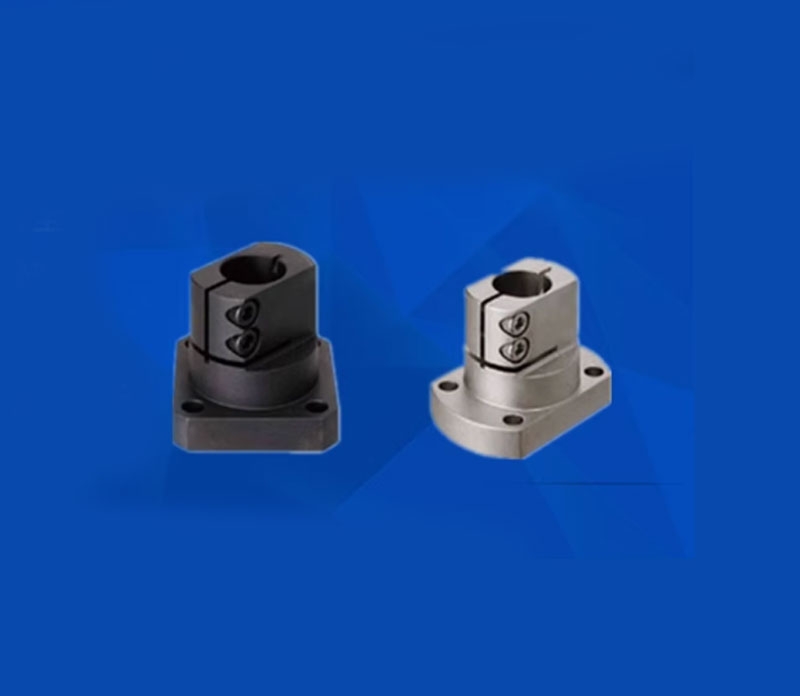

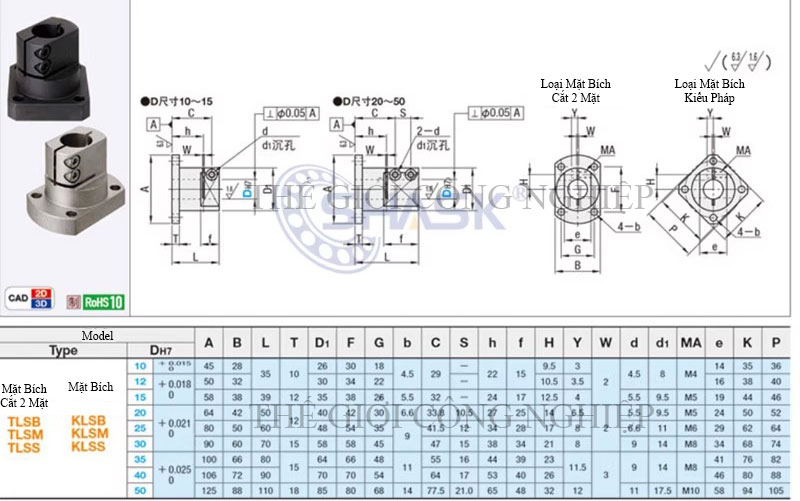

1. Gối đỡ TLSB (Type TLSB – Square Flanged Support Unit)
Cấu tạo:
-
Dạng mặt bích vuông, có 4 lỗ bắt vít ở các góc.
-
Bề mặt tiếp xúc rộng, tăng độ ổn định khi lắp đặt trục dẫn hướng.
Chất liệu:
-
Hợp kim nhôm hoặc gang đúc sơn tĩnh điện, bề mặt xử lý chống gỉ.
Ưu điểm:
-
Dễ lắp đặt, cho phép cố định chắc chắn trục dẫn hướng từ hai phía.
-
Thiết kế chắc chắn, phù hợp với các hệ thống cần độ cứng vững cao.
Ứng dụng:
-
Máy CNC, máy khắc laser, hệ thống xy tự động, máy đóng gói, băng tải tuyến tính.
2. Gối đỡ TLSM (Type TLSM – Middle Support Unit)
Cấu tạo:
-
Dạng gối đỡ giữa trục, thường dùng để đỡ trục ở những đoạn dài nhằm chống võng hoặc dao động.
-
Thiết kế nhỏ gọn, có rãnh kẹp giữ chặt trục khi siết vít.
Chất liệu:
-
Hợp kim nhôm hoặc gang đúc, có thể có lớp mạ chống ăn mòn.
Ưu điểm:
-
Hỗ trợ trục ở khoảng giữa, tăng độ ổn định khi trục dài.
-
Dễ điều chỉnh và lắp ráp linh hoạt.
Ứng dụng:
-
Dùng trong hệ thống có trục dài như máy cắt, bàn trượt tuyến tính dài, cơ cấu nâng-hạ.
3. Gối đỡ TLSS (Type TLSS – Round Flanged Support Unit)
Cấu tạo:
-
Dạng mặt bích tròn, thường có 3 hoặc 4 lỗ bắt vít đều quanh chu vi.
-
Kết cấu nhỏ gọn, phù hợp không gian hạn chế.
Chất liệu:
-
Nhôm đúc hoặc thép mạ, có độ bền và độ chính xác cao.
Ưu điểm:
-
Dễ lắp đặt trong không gian hẹp, đảm bảo thẩm mỹ và độ cứng cần thiết.
-
Kết hợp tốt với các thiết kế cơ khí tròn hoặc dạng trụ.
Ứng dụng:
-
Máy in 3D, thiết bị y tế, máy móc mini hoặc các thiết bị tự động hóa có cấu trúc nhỏ gọn.
