Gối đỡ cố định trục vitme C-TFK / C-TFF | Size 6~25
1. Tổng quan:

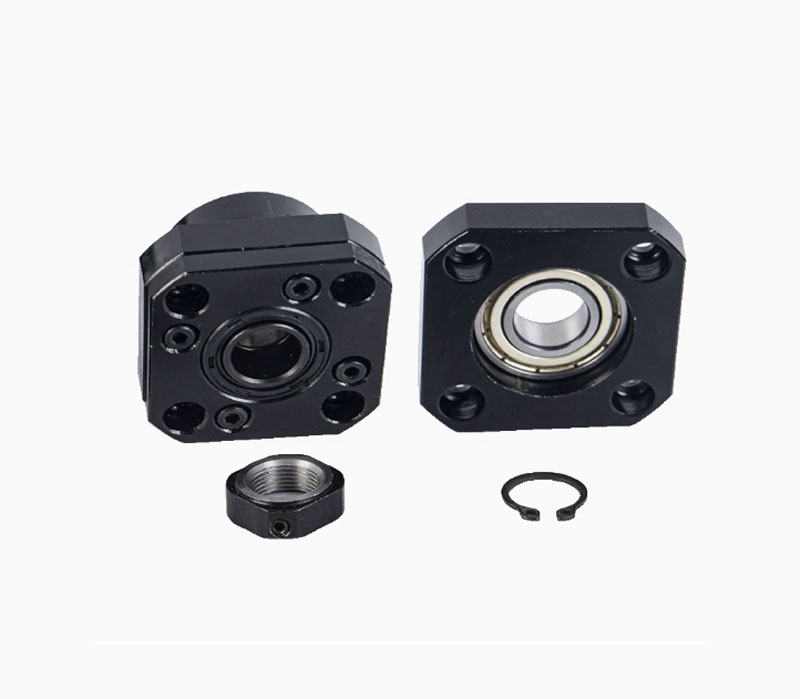

C-TFK và C-TFF là bộ gối đỡ chuyên dụng dùng để cố định và đỡ đầu trục vitme bi trong các hệ thống truyền động tuyến tính như máy CNC, máy in 3D, máy tự động hóa. Bộ sản phẩm gồm:
-
C-TFK (Fixed side): gối đỡ cố định, chịu tải dọc và lực ngược.
-
C-TFF (Support side): gối đỡ tự do, chỉ giữ trục định hướng, không chịu lực dọc.
2. Cấu tạo và vật liệu:
-
Thân gối đỡ: Gia công từ thép hoặc nhôm nguyên khối, bề mặt xử lý chống gỉ, độ chính xác cao.
-
Vòng bi tích hợp: Dòng TFK dùng vòng bi tiếp xúc góc (angular contact bearing), thường là loại đôi (2 bearing đối mặt) để tăng độ cứng hướng trục. Dòng TFF dùng vòng bi bi rãnh sâu (deep groove ball bearing).
-
Vòng hãm và phớt chắn: Tích hợp phớt dầu và vòng hãm trục vitme, giúp giữ chắc chắn trục và ngăn bụi bẩn, mạt kim loại lọt vào trong.

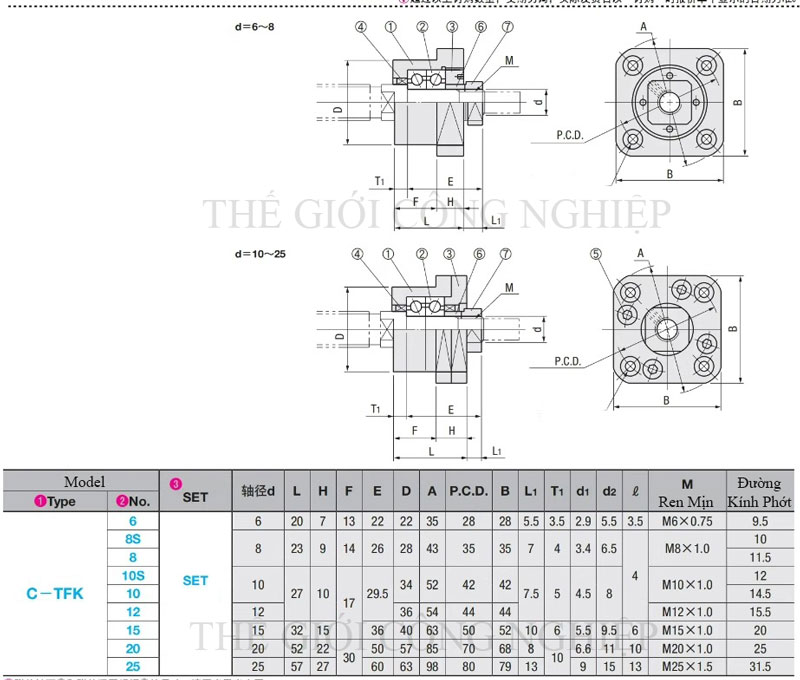

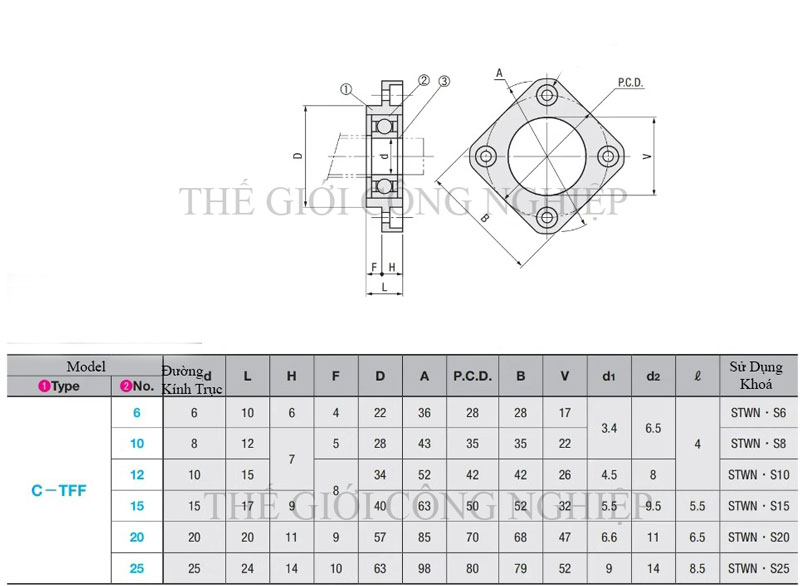

3. Kích thước và tiêu chuẩn:
-
Phù hợp với trục vitme bi có đường kính từ 6mm đến 25mm.
-
Chuẩn thiết kế theo tiêu chuẩn JIS / ISO, tương thích tốt với các loại trục vitme phổ biến như SFU, SFS, DFU...
4. Đặc điểm nổi bật:
-
Độ cứng và ổn định cao, cho phép truyền lực chính xác và ổn định trong điều kiện tốc độ và tải trọng cao.
-
Giảm rung lắc và độ lệch trục, tăng tuổi thọ cho trục vitme và cải thiện chất lượng gia công.
-
Dễ lắp đặt, bảo trì và thay thế, có thể dùng với mặt bích tiêu chuẩn hoặc lỗ ren bắt bulong.
-
Tối ưu cho hệ dẫn động tuyến tính chính xác, đặc biệt khi kết hợp với đai ốc vitme bi và khớp nối mềm.
5. Ứng dụng:
-
Máy CNC (phay, tiện, khắc gỗ…).
-
Thiết bị tự động hóa.
-
Cơ cấu trượt tuyến tính cần truyền động chính xác.
-
Hệ thống nâng, bàn Z, trục X-Y trong máy công nghiệp.
