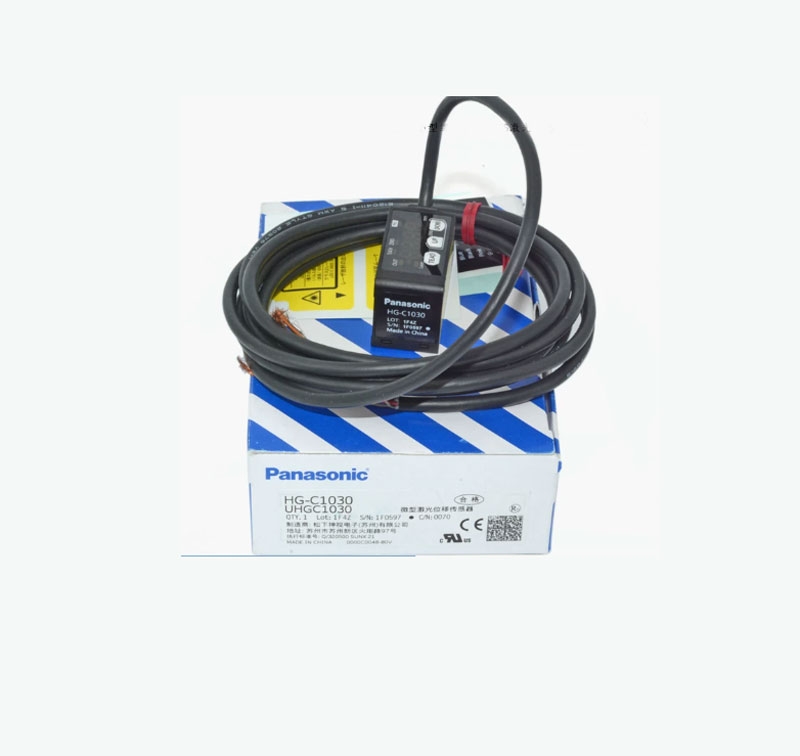

Mô Tả Chi Tiết Cảm Biến Đo Khoảng Cách Laser Panasonic HG-C1030 / HG-C1050 / HG-C1100 / HG-C1200 / HG-C1400

1. Giới thiệu sản phẩm

Cảm biến đo khoảng cách laser Panasonic dòng HG-C là thiết bị đo lường công nghiệp có độ chính xác cao, sử dụng công nghệ laser để phát hiện vị trí, đo khoảng cách và kiểm tra độ dịch chuyển của vật thể. Sản phẩm có thiết kế nhỏ gọn, dễ dàng lắp đặt vào các hệ thống máy móc tự động hóa, dây chuyền sản xuất và thiết bị kiểm tra chất lượng.

Dòng HG-C có nhiều model với khoảng cách đo và độ chính xác khác nhau, đáp ứng nhu cầu đo lường từ các chi tiết nhỏ đến những ứng dụng cần phạm vi đo lớn hơn.

2. Đặc điểm nổi bật

• Đo khoảng cách bằng laser: Hỗ trợ phát hiện vị trí và đo sự thay đổi khoảng cách giữa cảm biến với vật thể.

• Độ chính xác cao: Độ chính xác lặp lại thay đổi theo từng model, phù hợp với các ứng dụng kiểm tra và định vị trong sản xuất.

• Thiết kế nhỏ gọn: Thuận tiện khi tích hợp vào máy móc, tủ thiết bị và dây chuyền tự động hóa.

• Nhiều model lựa chọn: Bao gồm HG-C1030, HG-C1050, HG-C1050L, HG-C1100, HG-C1200 và HG-C1400, đáp ứng các khoảng cách đo khác nhau.

• Hỗ trợ ngõ ra NPN/PNP: Có phiên bản phù hợp với từng loại mạch điều khiển công nghiệp.

• Tích hợp ngõ ra analog: Hỗ trợ xuất tín hiệu điện áp hoặc dòng điện theo cấu hình, thuận tiện cho việc giám sát và xử lý dữ liệu đo.

• Dễ tích hợp hệ thống: Có thể sử dụng trong các ứng dụng đo lường, kiểm tra kích thước và kiểm soát vị trí trên dây chuyền sản xuất.

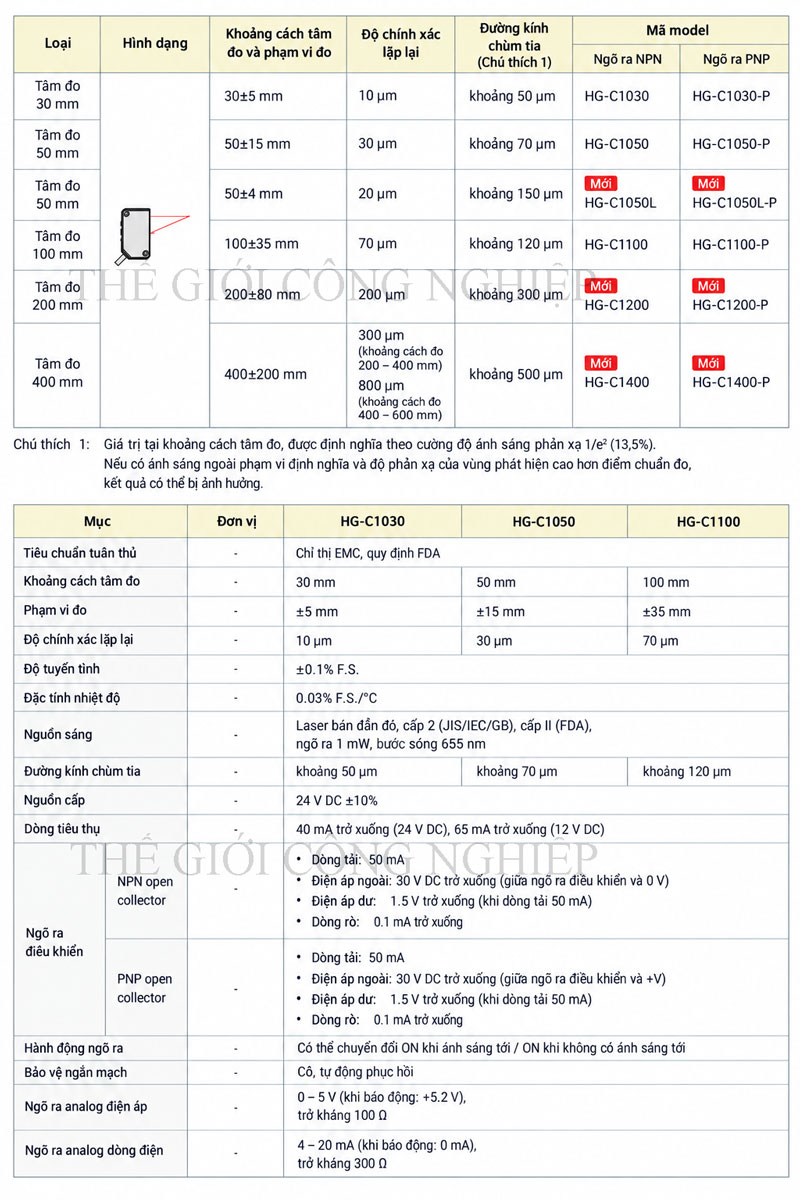

3. Thông số kỹ thuật tham khảo

Thông số chung tham khảo:

• Nguồn sáng: Laser bán dẫn đỏ, bước sóng khoảng 655 nm.

• Nguồn cấp: 24 V DC ±10%.

• Ngõ ra điều khiển: NPN hoặc PNP tùy phiên bản.

• Ngõ ra analog: 0–5 V hoặc 4–20 mA tùy cấu hình.

• Chức năng: Đo khoảng cách, phát hiện vị trí, kiểm tra độ dịch chuyển và giám sát sai lệch.

Lưu ý: Thông số có thể khác nhau tùy model và phiên bản. Cần đối chiếu mã sản phẩm thực tế trước khi lựa chọn.

4. Ứng dụng thực tế

Cảm biến laser Panasonic HG-C được sử dụng trong nhiều lĩnh vực tự động hóa công nghiệp, chẳng hạn:

• Đo khoảng cách và kiểm tra vị trí của chi tiết trên dây chuyền sản xuất.

• Kiểm tra chiều cao, độ dày và sự thay đổi kích thước của sản phẩm.

• Phát hiện độ lệch vị trí trong quá trình lắp ráp linh kiện.

• Giám sát hành trình và độ dịch chuyển của cơ cấu máy.

• Kiểm tra độ phẳng, độ cao và sai lệch bề mặt trong phạm vi ứng dụng phù hợp.

• Tích hợp vào máy CNC, thiết bị kiểm tra tự động, máy đóng gói và hệ thống sản xuất linh kiện điện tử.

5. Hướng dẫn lựa chọn model

• HG-C1030: Phù hợp với ứng dụng đo ở khoảng cách gần, ưu tiên độ chính xác lặp lại cao.

• HG-C1050: Dành cho nhu cầu đo ở khoảng cách tâm 50 mm với phạm vi đo rộng hơn.

• HG-C1050L: Phù hợp với ứng dụng cần phạm vi đo hẹp quanh tâm đo 50 mm.

• HG-C1100: Dành cho ứng dụng đo ở khoảng cách tâm 100 mm.

• HG-C1200: Phù hợp với ứng dụng đo ở khoảng cách tâm 200 mm.

• HG-C1400: Dành cho ứng dụng có khoảng cách tâm đo lớn hơn, khoảng 400 mm.

6. Lưu ý khi sử dụng

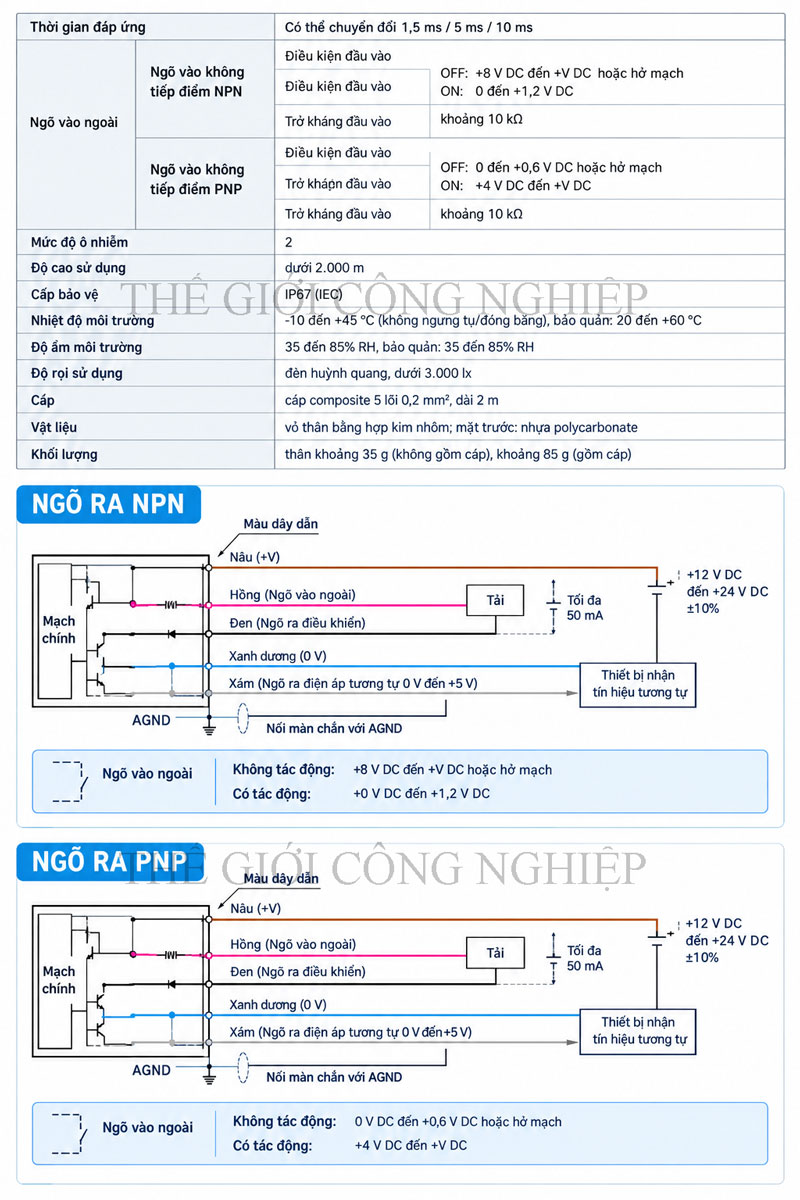

• Kiểm tra đúng model, phiên bản NPN/PNP và sơ đồ đấu dây trước khi lắp đặt.

• Sử dụng nguồn cấp phù hợp với thông số kỹ thuật của thiết bị.

• Lắp cảm biến chắc chắn, căn chỉnh hướng chiếu laser vào vùng cần đo.

• Hạn chế bụi bẩn, rung động và ánh sáng ngoài gây ảnh hưởng đến kết quả đo.

• Lựa chọn model dựa trên khoảng cách làm việc, phạm vi đo và độ chính xác cần thiết.

Cảm biến đo khoảng cách laser Panasonic HG-C là lựa chọn phù hợp cho các hệ thống đo lường và kiểm tra tự động hóa công nghiệp, giúp nâng cao độ ổn định trong quá trình phát hiện vị trí, kiểm soát kích thước và giám sát chuyển động của sản phẩm.
