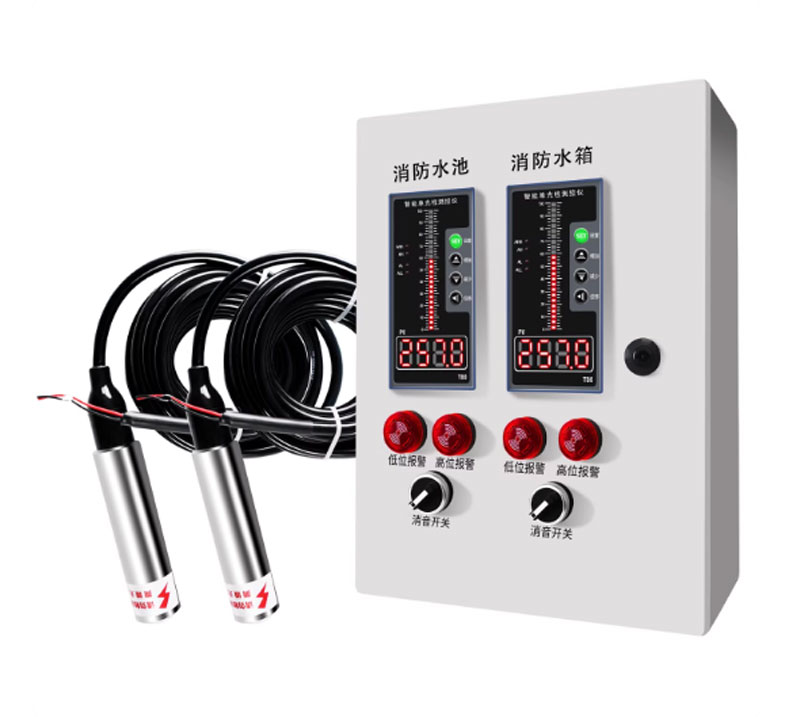

Bộ Hiển Thị Mực Nước Thông Minh Kiểu Đôi Kết Hợp

1. Tủ điều khiển & hiển thị cảnh báo mức chất lỏng

Tên sản phẩm:
Tủ điều khiển hiển thị và cảnh báo mức chất lỏng (có nhiều cấu hình lựa chọn)

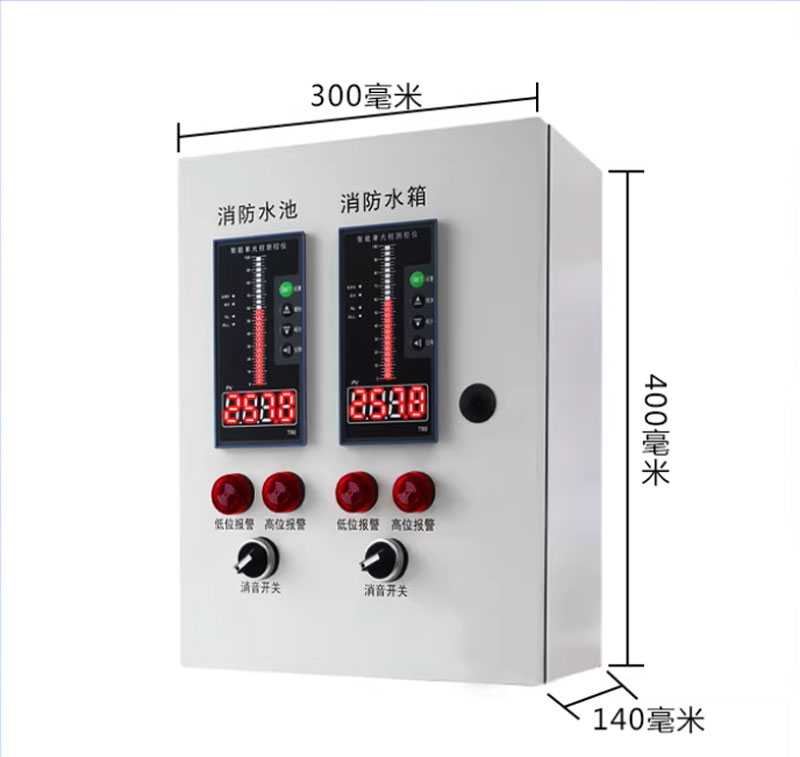

Kích thước tủ:
300 × 400 × 140 mm

Kích thước bộ hiển thị (mặt đồng hồ):
80 × 160 mm

Tín hiệu đầu ra:

Tiêu chuẩn: 4 relay (tiếp điểm đóng/ngắt)
Tùy chọn: tín hiệu analog hoặc truyền thông RS485

Tín hiệu đầu vào:

Ngõ vào đa năng (universal input)

Nguồn cấp cho thiết bị:

AC 220V (tích hợp nguồn cấp DC 24V cho cảm biến)

Kích thước đầu dò:

Chiều dài: 100 mm
Đường kính: 27 mm
Tùy chọn: đường kính 23 mm

Độ chính xác đo:
±0.5% F.S (Full Scale)

Nhiệt độ môi trường đo:
≤ 50°C (chất lỏng thông thường, áp suất thường)

Vật liệu đầu dò:

Tiêu chuẩn: Inox 304
Tùy chọn: Inox 316 hoặc vật liệu khác

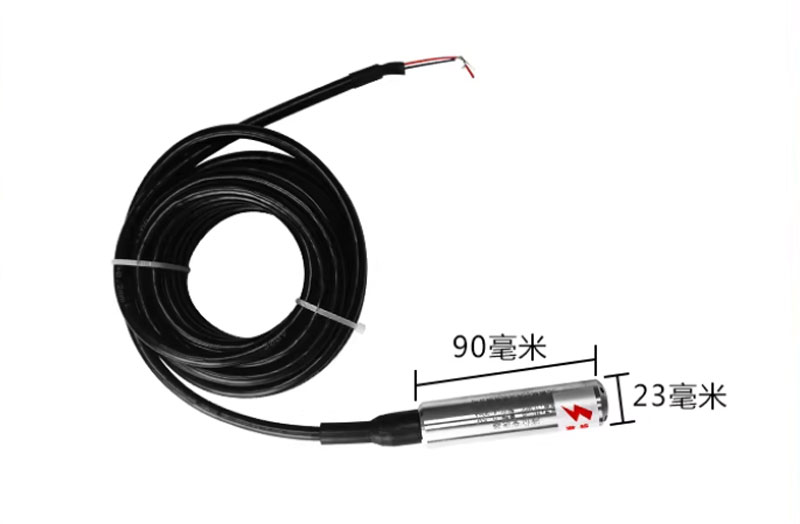

2. Cảm biến mức nước thả chìm (dạng truyền tín hiệu)

Tên sản phẩm:
Cảm biến đo mức chất lỏng dạng thả chìm (có thể tùy chọn dải đo và chiều dài dây)

Kích thước đầu dò:

Chiều dài: 90 mm
Đường kính: 23 mm

Độ chính xác đo:
±0.5% F.S

Tín hiệu đầu ra:

Tiêu chuẩn: 4–20 mA
Tùy chọn: 0–3V / 0–5V / 0–10V

Nguồn cấp:

12–36VDC (thông dụng 24VDC)
Có thể tùy chọn đầu ra điện áp 0–5V / 0–10V

Nhiệt độ môi trường đo:
≤ 50°C (chất lỏng thông thường, áp suất thường)

Vật liệu đầu dò:

Tiêu chuẩn: Inox 304
Tùy chọn: Inox 316 hoặc vật liệu khác

Mô tả chi tiết Bộ Hiển Thị Mực Nước Thông Minh Kiểu Đôi Kết Hợp

Bộ hiển thị mực nước thông minh kiểu đôi kết hợp là hệ thống giám sát và điều khiển mức chất lỏng hiện đại, được thiết kế tích hợp giữa bộ điều khiển trung tâm (tủ hiển thị) và cảm biến mức nước thả chìm, giúp theo dõi chính xác mực nước trong bể, bồn, giếng hoặc hệ thống xử lý nước. Sản phẩm phù hợp cho cả môi trường dân dụng và công nghiệp nhờ khả năng hoạt động ổn định, độ chính xác cao và dễ dàng tùy biến.

Cấu tạo hệ thống

Bộ sản phẩm gồm 2 thành phần chính:

Tủ hiển thị & điều khiển:
Trang bị màn hình hiển thị trực quan, cho phép theo dõi mực nước theo thời gian thực. Tích hợp các nút cài đặt thông minh, dễ dàng thiết lập ngưỡng cảnh báo và điều khiển thiết bị ngoại vi.
Cảm biến mức nước thả chìm:
Được lắp trực tiếp vào môi trường chất lỏng để đo mức nước bằng áp suất thủy tĩnh, đảm bảo độ chính xác cao và phản hồi nhanh.

Nguyên lý hoạt động

Cảm biến thả chìm sẽ đo áp suất cột nước và chuyển đổi thành tín hiệu điện (4–20mA hoặc tín hiệu analog). Tín hiệu này được truyền về bộ điều khiển trung tâm để xử lý và hiển thị giá trị mực nước. Khi mực nước đạt các ngưỡng cài đặt, hệ thống sẽ kích hoạt relay để cảnh báo hoặc điều khiển thiết bị như máy bơm, van điện.

Đặc điểm nổi bật

Hiển thị kép thông minh: kết hợp đo lường và cảnh báo trong cùng một hệ thống, giúp quản lý mực nước hiệu quả hơn
Độ chính xác cao: sai số chỉ khoảng ±0.5% F.S, phù hợp cho các ứng dụng yêu cầu độ tin cậy cao
Ngõ ra đa dạng: hỗ trợ relay điều khiển, tín hiệu analog và truyền thông RS485
Ngõ vào linh hoạt: tương thích nhiều loại cảm biến mức khác nhau
Tích hợp nguồn cấp: cung cấp sẵn nguồn DC 24V cho cảm biến, giảm chi phí lắp đặt
Cảnh báo đa mức: cài đặt nhiều ngưỡng (cao – thấp – đầy – cạn)
Vật liệu bền bỉ: đầu dò inox 304/316 chống ăn mòn, phù hợp môi trường nước sạch và nước thải
Lắp đặt dễ dàng: thiết kế dạng tủ gọn, đấu nối đơn giản
