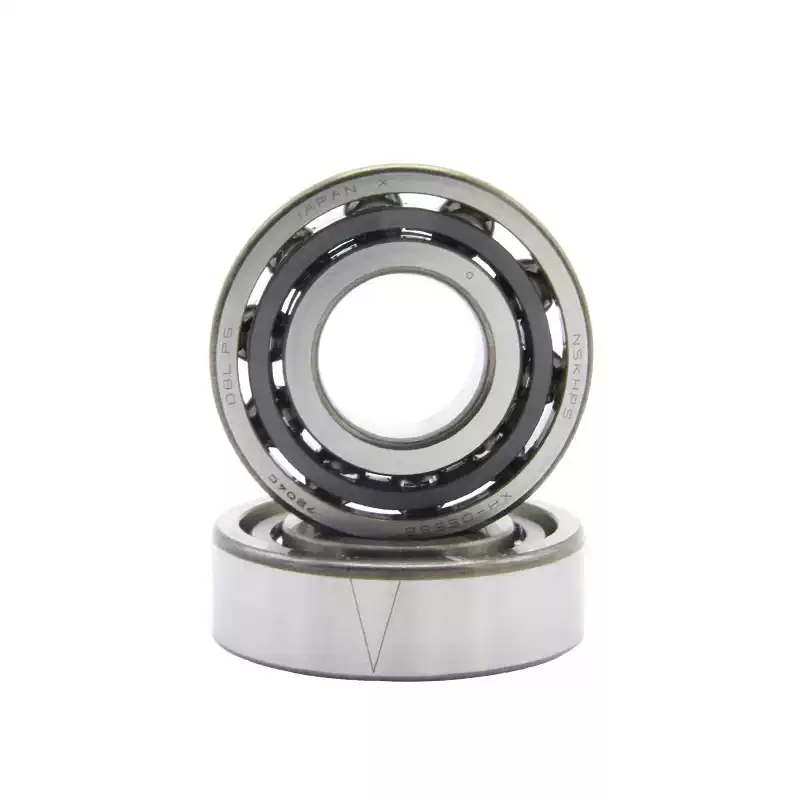

Vòng bi NSK 7002CTYNSULP4/5, 7002CTYNDBLP4/5, ATYNDBLP5

Vòng bi NSK 7002CTYNSULP4/5, 7002CTYNDBLP4/5, ATYNDBLP5 là dòng vòng bi tiếp xúc góc chính xác, được sử dụng trong các cụm trục quay, máy công cụ, thiết bị tự động hóa và máy móc công nghiệp yêu cầu độ chính xác cao. Sản phẩm có thiết kế nhỏ gọn, hỗ trợ chịu tải hướng kính kết hợp tải dọc trục, phù hợp với các hệ thống cần chuyển động quay ổn định và độ rung thấp.

Đặc điểm nổi bật

Vòng bi NSK 7002 được thiết kế để đáp ứng yêu cầu về độ chính xác và độ ổn định trong quá trình vận hành. Kết cấu vòng bi giúp giảm ma sát giữa trục và thân máy, duy trì chuyển động quay êm và hỗ trợ nâng cao hiệu suất của cụm trục.

Cấu tạo

Vòng bi NSK 7002 gồm các bộ phận chính:

Vòng trong: lắp trực tiếp với trục quay.
Vòng ngoài: lắp vào thân máy hoặc gối đỡ.
Bi: chuyển động lăn giữa vòng trong và vòng ngoài, giúp giảm ma sát.
Vòng cách: duy trì khoảng cách giữa các viên bi và hỗ trợ chuyển động ổn định.

Thiết kế tiếp xúc góc cho phép vòng bi làm việc với tải hướng kính kết hợp tải dọc trục theo hướng thiết kế.

Nguyên lý hoạt động

Khi trục quay, vòng trong chuyển động cùng trục. Các viên bi lăn trên rãnh lăn giữa vòng trong và vòng ngoài, chuyển đổi ma sát trượt thành ma sát lăn nhằm giảm lực cản khi vận hành.

Đặc điểm tiếp xúc góc tạo khả năng tiếp nhận tải hướng kính và tải dọc trục, giúp vòng bi phù hợp với các cụm trục cần kiểm soát tốt chuyển động quay.

Các phiên bản có cấp chính xác P4/P5 phù hợp với những ứng dụng yêu cầu cao hơn về độ chính xác quay và độ ổn định của trục.
