Vòng bi cầu trơn NSK GEG 4C, 5C, 6C, 8C, 10C, 12C, 15C, 20C, 25C, 30C, 35C

Giới thiệu sản phẩm

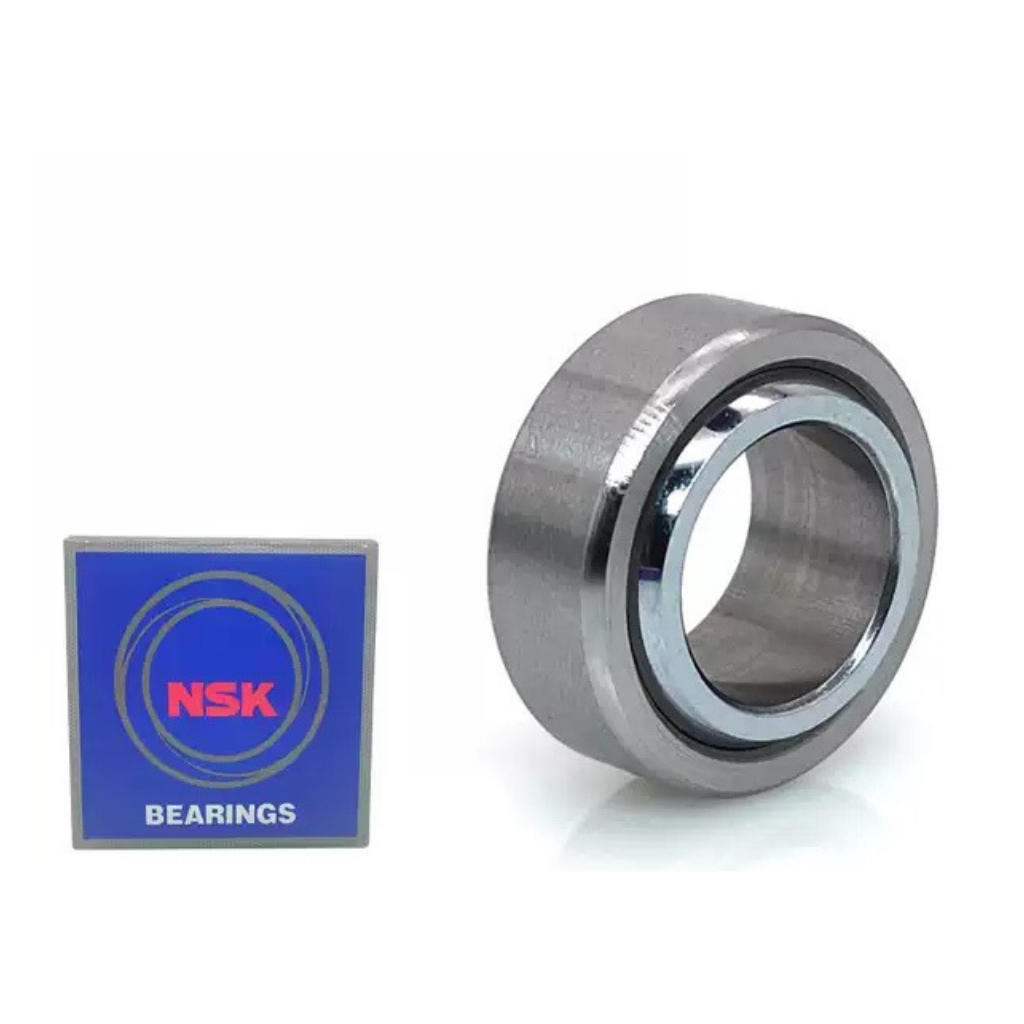

Vòng bi cầu trơn NSK GEG 4C, 5C, 6C, 8C, 10C, 12C, 15C, 20C, 25C, 30C, 35C là dòng vòng bi cầu trơn dùng để tạo liên kết quay giữa trục và cụm đỡ, phù hợp với các cơ cấu cơ khí cần khả năng chịu tải hướng kính và chuyển động góc.

Thiết kế dạng khớp cầu trơn cho phép phần cầu bên trong chuyển động tương đối với vòng ngoài, hỗ trợ bù sai lệch góc và duy trì chuyển động ổn định trong những cơ cấu có chuyển động dao động, nghiêng hoặc lệch trục.

Dòng NSK GEG có nhiều kích thước từ GEG 4C đến GEG 35C, phù hợp cho nhiều loại máy móc, thiết bị cơ khí và cơ cấu liên kết.

Đặc điểm nổi bật

Thiết kế vòng bi cầu trơn, kết cấu gọn và chắc chắn.
Cho phép chuyển động góc giữa trục và thân gối.
Phù hợp với các cơ cấu có chuyển động dao động hoặc lệch góc.
Hỗ trợ chịu tải hướng kính trong điều kiện làm việc phù hợp.
Nhiều mã kích thước từ GEG 4C đến GEG 35C.
Phù hợp cho sửa chữa, thay thế và chế tạo máy.
Có thể sử dụng trong nhiều cơ cấu cơ khí có yêu cầu liên kết quay.

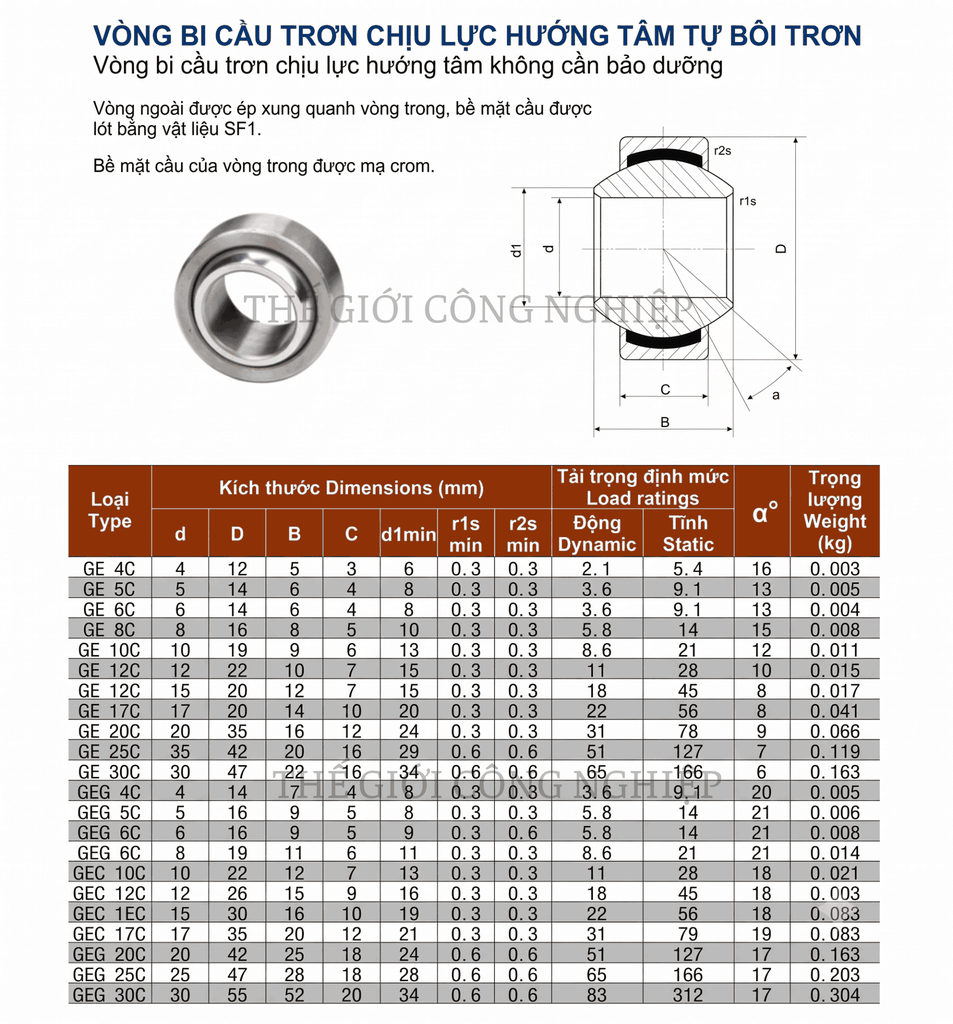

Cấu tạo vòng bi cầu trơn NSK GEG

Vòng bi cầu trơn NSK GEG có cấu tạo cơ bản gồm:

Vòng trong: có bề mặt cầu bên ngoài, liên kết với trục hoặc chi tiết chuyển động.

Vòng ngoài: bao quanh vòng trong, tạo bề mặt tiếp xúc dạng cầu và giữ vòng trong ở vị trí làm việc.

Bề mặt tiếp xúc cầu: cho phép vòng trong chuyển động góc tương đối với vòng ngoài, phù hợp với các cơ cấu cần khả năng tự điều chỉnh góc.

Tùy cấu hình cụ thể của từng mã, vật liệu, xử lý bề mặt và yêu cầu bôi trơn có thể khác nhau. Khi thay thế nên đối chiếu đúng mã sản phẩm và thông số kỹ thuật thực tế.

Nguyên lý hoạt động

Khi trục được kết nối với vòng trong, vòng trong có thể quay hoặc dao động tương đối với vòng ngoài. Bề mặt cầu giúp chuyển động được phân bố trên vùng tiếp xúc, đồng thời cho phép thay đổi góc giữa trục và thân gối.

Nhờ khả năng chuyển động góc, vòng bi cầu trơn có thể hỗ trợ các cơ cấu mà trục không hoàn toàn đồng tâm hoặc thường xuyên thay đổi góc làm việc.

Khác với vòng bi sử dụng phần tử lăn, vòng bi cầu trơn tạo chuyển động tương đối trực tiếp tại bề mặt cầu. Vì vậy, việc lựa chọn vật liệu, bôi trơn và điều kiện tải cần phù hợp với ứng dụng thực tế.

Công dụng

Vòng bi cầu trơn NSK GEG được sử dụng để:

Tạo liên kết quay giữa trục và thân máy.
Hỗ trợ tải hướng kính trong cơ cấu.
Cho phép chuyển động góc giữa các chi tiết liên kết.
Bù một phần sai lệch góc trong quá trình làm việc.
Sử dụng trong các cơ cấu chuyển động dao động.
Thay thế vòng bi cầu trơn bị mòn hoặc hư hỏng.
Phục vụ chế tạo và bảo trì máy móc công nghiệp.

Ứng dụng

Vòng bi cầu trơn NSK GEG có thể được sử dụng trong:

Máy móc công nghiệp.
Thiết bị tự động hóa.
Cơ cấu liên kết và truyền động.
Máy gia công cơ khí.
Thiết bị nâng và cơ cấu chuyển động.
Máy móc xây dựng và thiết bị công nghiệp.
Các cơ cấu có chuyển động dao động hoặc thay đổi góc.

Sản phẩm đặc biệt phù hợp với những vị trí mà việc sử dụng vòng bi thông thường khó đáp ứng yêu cầu về chuyển động góc hoặc sai lệch góc của trục.
