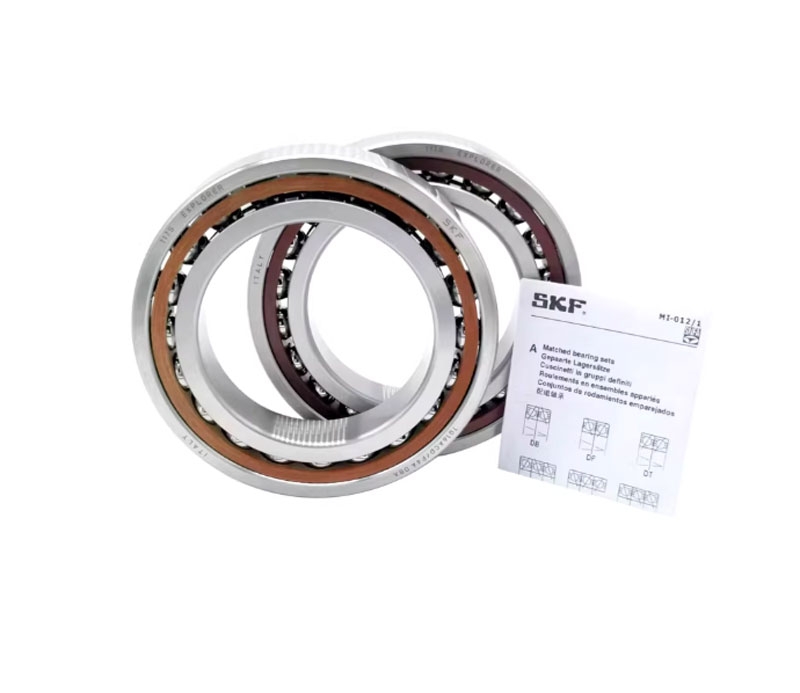

Vòng bi góc tiếp xúc SKF 7013 / 7014 / 7015 / 7016ACD là dòng vòng bi chính xác cao (super-precision) thuộc series 70, chuyên dùng cho các ứng dụng tốc độ cao, tải kết hợp và yêu cầu độ cứng vững lớn như trục chính máy CNC, máy phay, máy mài.
1. Cấu tạo và thiết kế
- Loại: Vòng bi bi tiếp xúc góc 1 dãy (single row angular contact ball bearing)
- Góc tiếp xúc: 25° (ACD) → tăng khả năng chịu tải dọc trục
- Thiết kế D – tải trọng cao với bi kích thước lớn hơn
- Gia công chính xác cao, độ sai lệch nhỏ
- Lồng bi:
- Polyamide gia cường hoặc đồng (tùy phiên bản)
- Kiểu lắp:
- Lắp đơn
- Lắp cặp DB / DF / DT để chịu tải hai chiều
2. Thông số kích thước cơ bản
| Model | d (mm) | D (mm) | B (mm) |
|---|---|---|---|

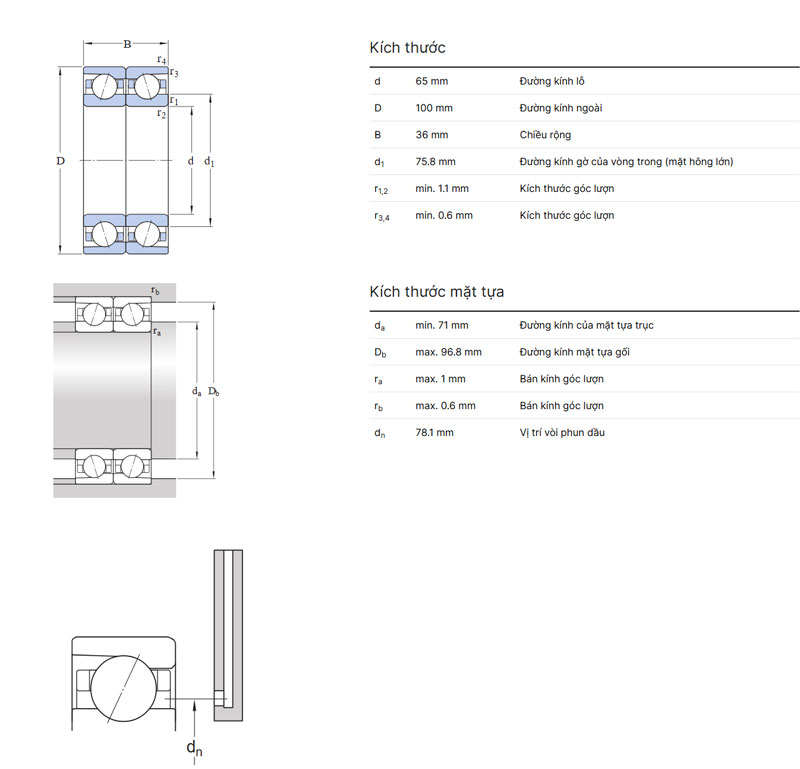

| 7013 | 65 | 100 | 18 |

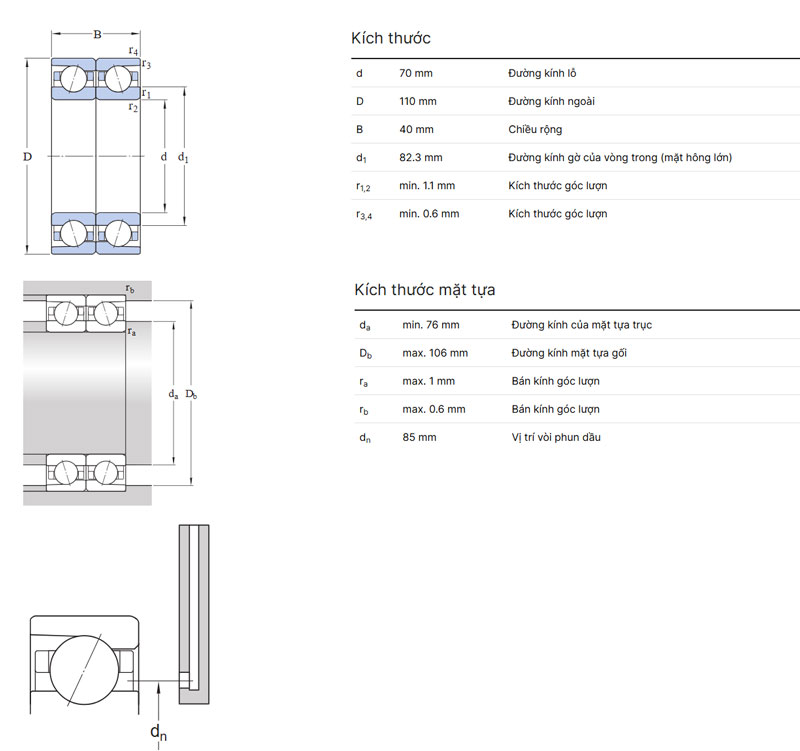

| 7014 | 70 | 110 | 20 |

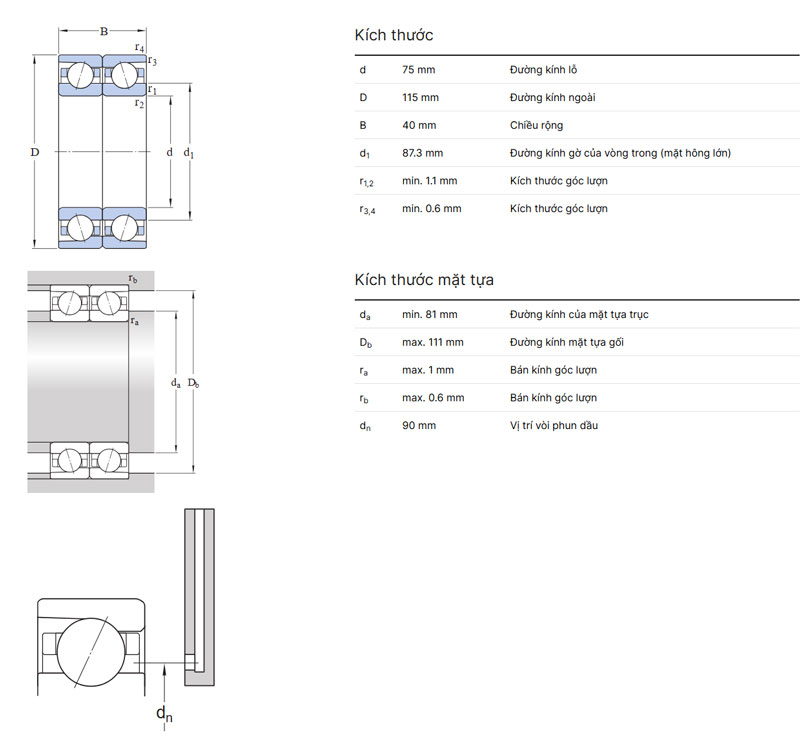

| 7015 | 75 | 115 | 20 |

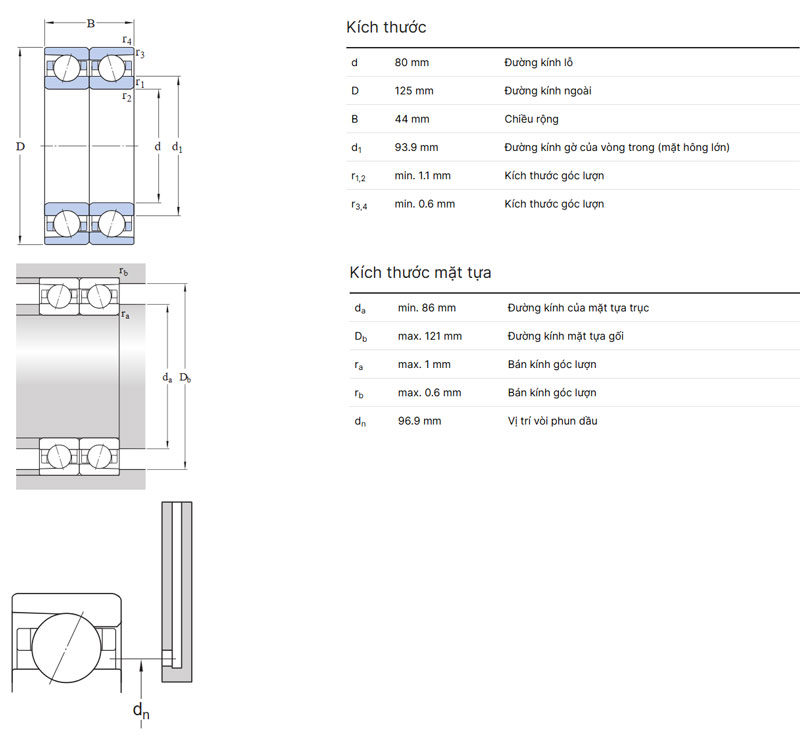

| 7016 | 80 | 125 | 22 |
3. Đặc điểm nổi bật
- Độ chính xác cao (cấp P4 / P4A) → phù hợp trục chính CNC
- Chịu tải kết hợp: hướng tâm + dọc trục
- Độ cứng vững cao, giảm rung khi vận hành
- Hoạt động tốc độ cao, sinh nhiệt thấp
- Độ ồn thấp, vận hành ổn định
- Tuổi thọ dài, độ tin cậy cao
4. Ứng dụng
- Trục chính máy CNC
- Máy phay, máy tiện, máy mài chính xác
- Động cơ tốc độ cao
- Thiết bị cơ khí chính xác
- Hệ thống truyền động yêu cầu độ ổn định cao
5. Điều kiện lắp đặt & sử dụng
- Nên lắp theo cặp hoặc bộ để cân bằng tải dọc trục
- Cần thiết lập preload (tiền tải) để tăng độ cứng
- Bôi trơn:
- Mỡ tốc độ cao hoặc dầu (oil-air)
- Yêu cầu lắp chính xác, tránh lệch tâm và rung động
6. Ưu điểm
- Hiệu suất cao trong hệ thống truyền động chính xác
- Tối ưu cho tốc độ cao và tải lớn
- Tăng độ chính xác gia công
- Độ bền cao, giảm chi phí bảo trì
