1. Giới thiệu sản phẩm

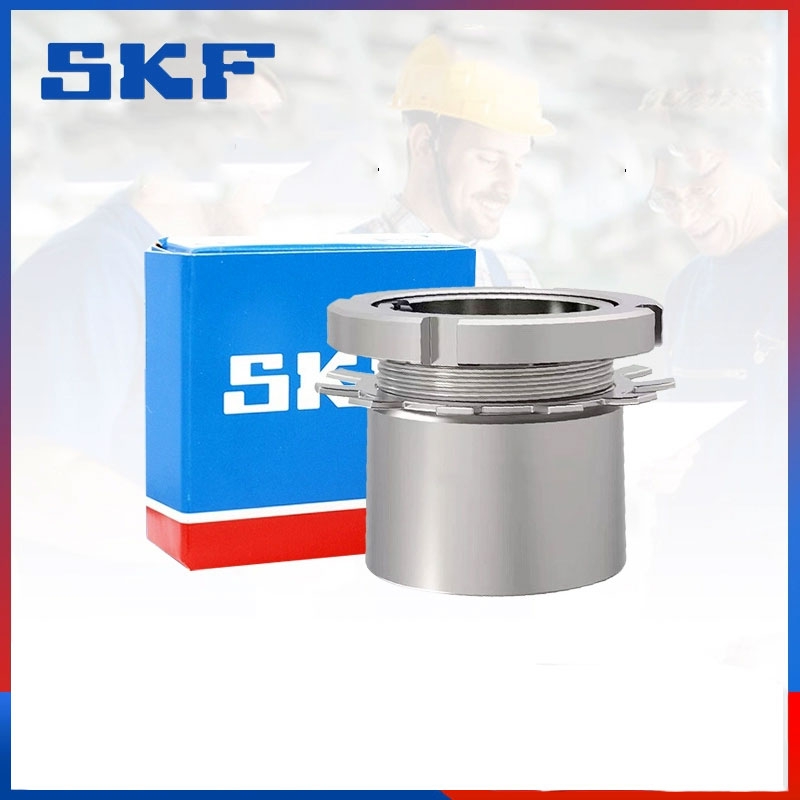

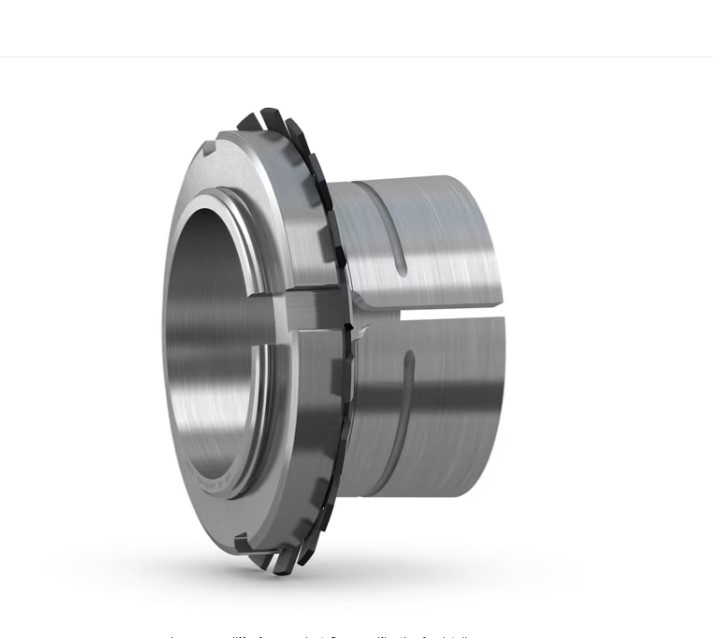

Ống lót côn SKF H3134 là phụ kiện dùng để lắp vòng bi lỗ côn lên trục trơn (trục trụ).
Đây là phương pháp lắp đặt tiêu chuẩn của SKF, giúp đảm bảo độ siết chắc – độ đồng tâm cao – tháo lắp dễ dàng và tăng tuổi thọ vòng bi.
H3134 thường được dùng cùng các vòng bi tang trống tự lựa đường kính trong 160 mm.
⚙️ 2. Thông số kỹ thuật Ống Lót Côn H3134
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | H3134 |
| Hãng | SKF / FAG / NTN / OEM |
| Dùng cho vòng bi | 23134 CCK/W33, 22234 CCK/W33, 22334 CCK/W33… |
| Đường kính trục (d₁) | 160 mm |
| Đường kính ngoài bạc (d₂) | 170 mm |
| Chiều dài (L) | 110 mm |
| Đai ốc tương ứng | KM34 |
| Vòng hãm | MB34 |
| Vật liệu | Thép hợp kim tôi cứng |
| Chuẩn thiết kế | ISO / DIN 5415 |
| Kiểu lắp | Lắp vòng bi lỗ côn K = 1:12 lên trục trụ |
(Thông số dựa theo tiêu chuẩn SKF – có thể ± chút theo từng hãng.)
🧩 3. Đặc điểm nổi bật
-
Chuyển đổi lỗ côn → trục trụ, không cần gia công trục côn.
-
Thiết kế bám chặt – chống trượt, đảm bảo độ chính xác truyền động.
-
Hỗ trợ tháo lắp nhanh nhờ rãnh cắt trên bạc.
-
Độ bền cao, chịu lực tốt, dùng ổn định trong môi trường tải nặng.
-
Tối ưu cho vòng bi tang trống tự lựa hoạt động liên tục.
🏭 4. Ứng dụng
Ống lót côn SKF H3134 phù hợp cho:
-
Máy nghiền đá – xi măng
-
Motor công suất lớn
-
Máy cán thép
-
Thiết bị khai khoáng
-
Bơm – quạt công nghiệp
-
Băng tải tải nặng
-
Hộp số công nghiệp
🔧 5. Vòng bi tương thích
H3134 dùng để lắp các vòng bi có lỗ côn 160 mm, gồm:
-
23134 CCK/W33
-
22234 CCK/W33
-
22334 CCK/W33
-
Các vòng bi tương đương của FAG / NSK / NTN…
