Bảng Thông Số Kỹ Thuật Trục Vít Bu Lông Bóng Cán MY

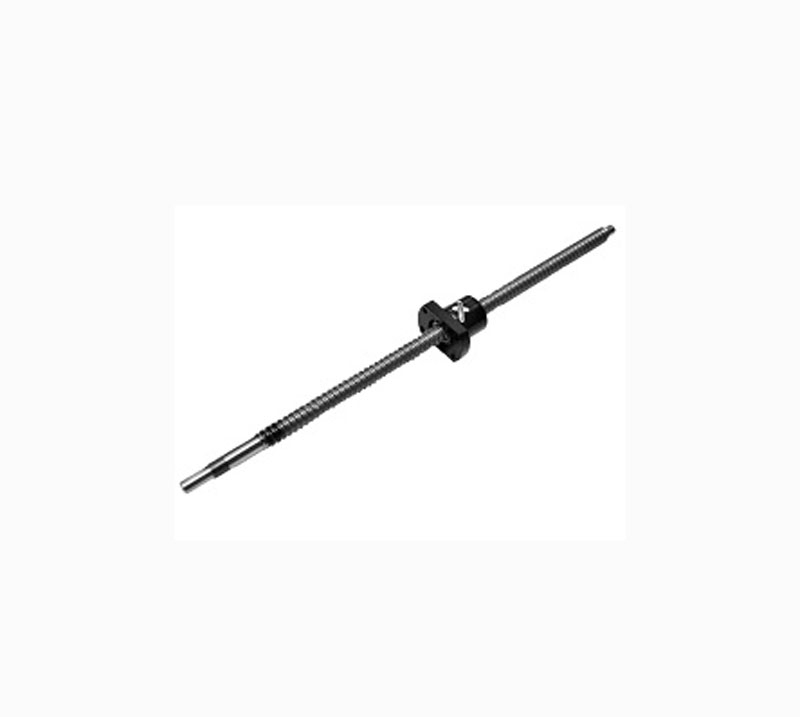

Trục Vít Bu Lông Bóng Cán MY (Model MY Rolled Ball Screw) là một dòng trục vít me bi được sản xuất bằng công nghệ cán (Rolling), được thiết kế như một giải pháp kinh tế và hiệu quả cho các ứng dụng truyền động tuyến tính tiêu chuẩn.
Dòng sản phẩm MY thường gắn liền với các nhà sản xuất Nhật Bản như MORIMOTO SHAFT (MSS), tập trung vào việc cân bằng giữa chất lượng, độ chính xác cần thiết cho vận hành và chi phí sản xuất thấp.
1. Phân loại và Công nghệ chế tạo
-
Phân loại: Là loại Trục Vít Bi Cán (Rolled Ball Screw), tức là trục vít được tạo hình bằng phương pháp cán (plastic working) thay vì mài chính xác. Phương pháp này giúp rút ngắn thời gian sản xuất và giảm giá thành.
-
Độ chính xác: Dòng MY thường được sản xuất ở cấp chính xác C10 (độ chính xác thấp nhất cho trục vít me bi) hoặc đôi khi là C7, thích hợp cho các ứng dụng vận chuyển (Transferring) hơn là định vị tuyệt đối.
-
Cấu tạo trục vít:
-
Trục vít được cán chính xác và xử lý bề mặt để tăng độ bền và độ mượt của rãnh bi.
-
Một số nhà sản xuất sử dụng kỹ thuật cán ép (extrusion) để tăng độ bền và độ nhẵn bề mặt của trục vít.
-
-
Cấu tạo đai ốc (Nut):
-
Dòng MY thường sử dụng đai ốc tiêu chuẩn (Standard Nut), đơn (Single Nut).
-
Cơ chế hồi bi có thể là loại ống hồi bi (Tube Type) hoặc deflector để đảm bảo bi tuần hoàn trơn tru.
-
2. Đặc điểm nổi bật của Model MY
-
Tối ưu chi phí: Mục tiêu chính của dòng MY là cung cấp một trục vít bi có hiệu suất cao hơn hẳn trục vít trượt (Sliding Screw) với mức giá thấp hơn trục vít mài chính xác (Precision Ball Screw).
-
Không Tải Trước (No Preload): Đa số các model MY được thiết kế không có tải trước, dẫn đến có một khe hở dọc trục (axial clearance) nhỏ (thường $\le 0.2\text{ mm}$). Điều này làm giảm độ cứng nhưng giúp chuyển động rất nhẹ và mượt.
-
Hiệu suất truyền động cao: Nhờ sử dụng chuyển động lăn của bi thép, mô-men xoắn cần thiết để vận hành chỉ bằng khoảng một phần ba so với vít trượt truyền thống, giúp tiết kiệm năng lượng cho động cơ.
-
Thiết kế Flange: Đai ốc thường có thiết kế mặt bích (Flange Shape) dạng tròn với hai mặt phẳng cho phép gắn ốc vít (2 Set Screw Flats), giúp cố định dễ dàng trong các không gian lắp đặt khác nhau.

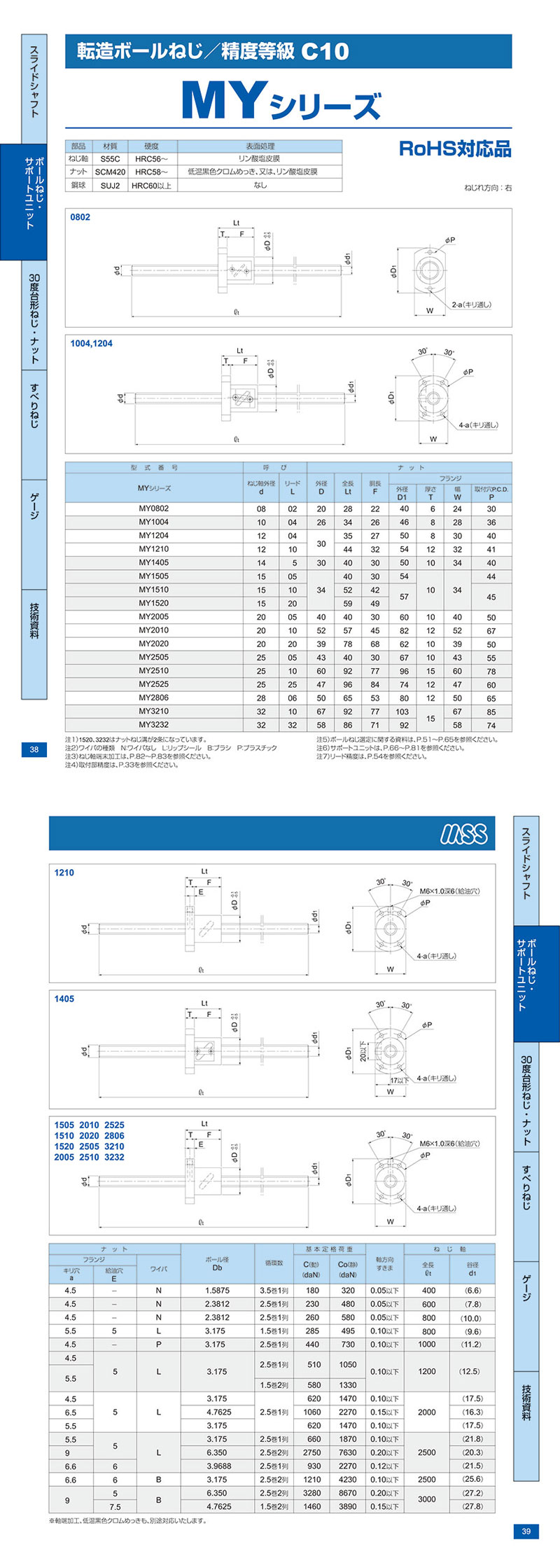

3. Thông số kỹ thuật tiêu biểu
-
Đường kính trục (Shaft Diameter): Đa dạng, phổ biến từ $10\text{ mm}$ trở lên.
-
Bước ren (Lead/Pitch): Có nhiều lựa chọn bước ren từ nhỏ đến lớn (ví dụ: $5\text{ mm}, 10\text{ mm}, 20\text{ mm}$) tùy theo yêu cầu về tốc độ và lực đẩy.
-
Tải trọng: Cung cấp khả năng chịu tải động (Dynamic Load Rating) và tải tĩnh (Static Load Rating) tốt, phù hợp cho các cơ cấu dịch chuyển có tải trọng vừa phải.
4. Ứng dụng
Dòng Trục Vít Bi Lăn MY được ứng dụng rộng rãi trong các ngành công nghiệp không đòi hỏi độ chính xác định vị cực cao, bao gồm:
-
Thiết bị vận chuyển, băng tải tự động.
-
Máy đóng gói, máy dán nhãn.
-
Thiết bị lắp ráp tự động hóa cơ bản.
-
Các cơ cấu dẫn động trong máy móc gia công thông thường (không phải máy CNC chính xác cao).
