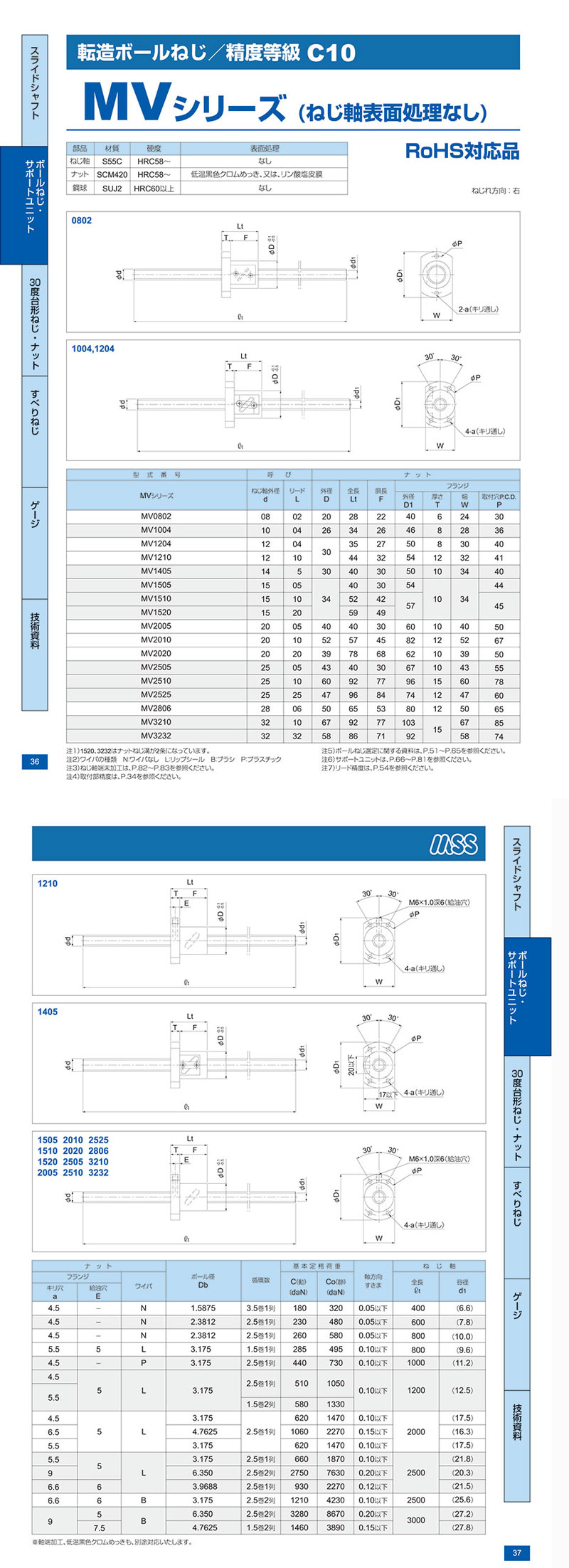

Bảng Thông Số Kỹ Thuật Trục Vít Bu Lông Bóng Cán MV

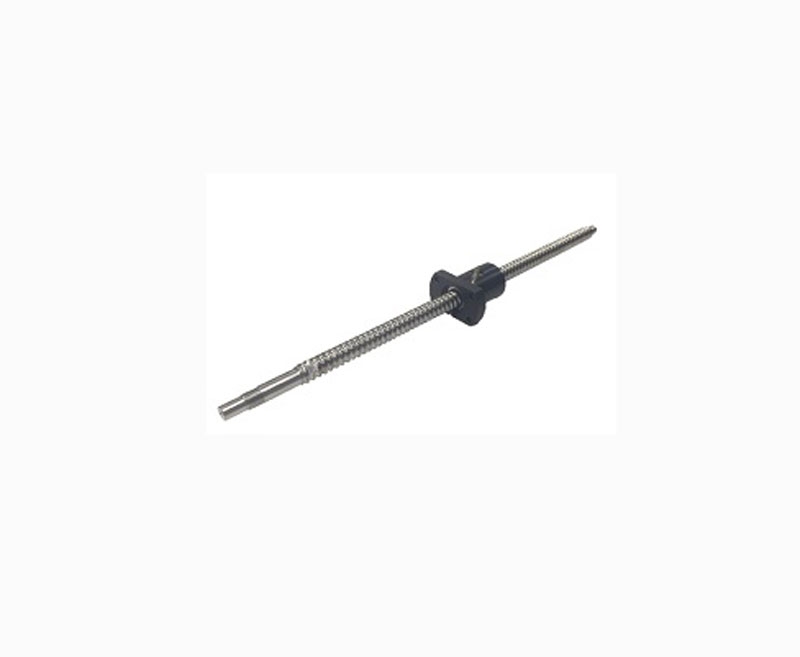

Mô hình "Trục Vít Bu Lông Bóng Cán MV" (Model MV Rolled Ball Screw) là một loại trục vít me bi được sản xuất bằng phương pháp cán (rolling), thường được cung cấp bởi các nhà sản xuất linh kiện chuyển động tuyến tính lớn như THK hoặc các hãng khác.
Đây là mô tả chi tiết về sản phẩm này:
1. Khái niệm và vị trí sản phẩm
Trục Vít Bu Lông Bóng Cán (Rolled Ball Screw) là một cơ cấu chuyển động cơ khí có chức năng chuyển đổi chuyển động quay thành chuyển động tuyến tính (thẳng) với hiệu suất cao và ma sát thấp.
-
"Cán" (Rolled): Chỉ phương pháp chế tạo trục vít. Trục vít được tạo hình bằng cách cán vật liệu thay vì mài chính xác (ground), giúp giảm chi phí sản xuất.
-
Model MV: Là ký hiệu dòng sản phẩm cụ thể của một nhà sản xuất, thường là dòng tiêu chuẩn hoặc có đặc tính riêng (ví dụ: MV có thể là viết tắt của một loại cấu trúc đai ốc hoặc đặc điểm cụ thể). Thông tin tìm kiếm cho thấy MV thường là dòng trục vít cán (Rolled Ball Screw) không tải trước, được định vị là sản phẩm giá thấp hơn so với trục vít mài.
2. Cấu tạo cơ bản
Trục Vít Bu Lông Bóng Cán MV bao gồm hai thành phần chính:
-
Trục Vít (Screw Shaft):
-
Được chế tạo bằng phương pháp cán nóng hoặc cán nguội với độ chính xác cao.
-
Bề mặt rãnh bi sau đó được mài đặc biệt (specially surface-ground) để đạt độ nhám bề mặt thấp (ví dụ: $0.20a$ hoặc thấp hơn), giúp chuyển động mượt mà hơn so với các trục vít cán thông thường.
-
Thường được xử lý nhiệt (như tôi cảm ứng hoặc thấm carbon) để tăng độ cứng và độ bền.
-
-
Đai Ốc Bi (Ball Screw Nut):
-
Là bộ phận chứa các viên bi và rãnh hồi bi.
-
Rãnh bi bên trong đai ốc thường được mài chính xác (thread-ground), tương tự như đai ốc của trục vít bi chính xác. Điều này giúp giảm khe hở dọc trục và đảm bảo chuyển động trơn tru.
-
Sử dụng cơ chế hồi bi (ví dụ: ống hồi bi hoặc bộ phận làm lệch hướng) để bi có thể tuần hoàn liên tục.
-
3. Đặc điểm kỹ thuật và hiệu suất
| Đặc điểm | Mô tả chi tiết |
| Độ Chính xác Cấp Dẫn Hướng (Lead Accuracy) | Thường đạt cấp chính xác C7 hoặc C8 (ví dụ: $C7 = \pm 0.05 / 300\text{ mm}$), thấp hơn so với các dòng trục vít mài chính xác (C0 - C5), nhưng đủ cho các ứng dụng vận chuyển và định vị tiêu chuẩn. |
| Giá thành | Thấp hơn đáng kể so với Trục Vít Bi Mài chính xác do phương pháp chế tạo trục vít bằng cán. |
| Độ Cứng | Tùy thuộc vào model MV cụ thể. Thông thường, các dòng trục vít cán MV là loại không tải trước (No Preload), do đó có một khe hở dọc trục nhỏ (axial clearance) và độ cứng thấp hơn loại tải trước. |
| Hiệu suất | Hiệu suất cao do sử dụng chuyển động lăn của bi, giúp giảm mô-men xoắn cần thiết để truyền động (thường chỉ bằng $1/3$ so với vít trượt truyền thống). |
| Khả năng chịu tải | Tốt, nhưng thường được tối ưu cho các ứng dụng vận chuyển (Transport) hơn là định vị chính xác cao. |
4. Ưu điểm của Trục Vít Cán MV
-
Giá cả phải chăng: Chi phí thấp nhờ quy trình chế tạo bằng cán trục vít.
-
Chuyển động mượt: Việc mài bề mặt rãnh bi trên trục vít và mài rãnh bi trên đai ốc giúp cải thiện đáng kể độ trơn tru của chuyển động so với trục vít cán thông thường.
-
Đa dạng ứng dụng: Với cấp chính xác C7/C8, nó phù hợp cho nhiều ứng dụng công nghiệp nhẹ và trung bình không đòi hỏi độ chính xác tuyệt đối như các loại trục vít mài.
5. Ứng dụng tiêu biểu
Trục Vít Bu Lông Bóng Cán MV thường được sử dụng trong:
-
Máy móc và thiết bị tự động hóa công nghiệp nói chung.
-
Hệ thống băng tải và truyền động vận chuyển.
-
Máy gia công gỗ hoặc các máy không yêu cầu độ chính xác tuyệt đối như máy CNC cao cấp.
-
Cơ cấu dẫn động có yêu cầu về chi phí thấp và hiệu suất năng lượng cao.
