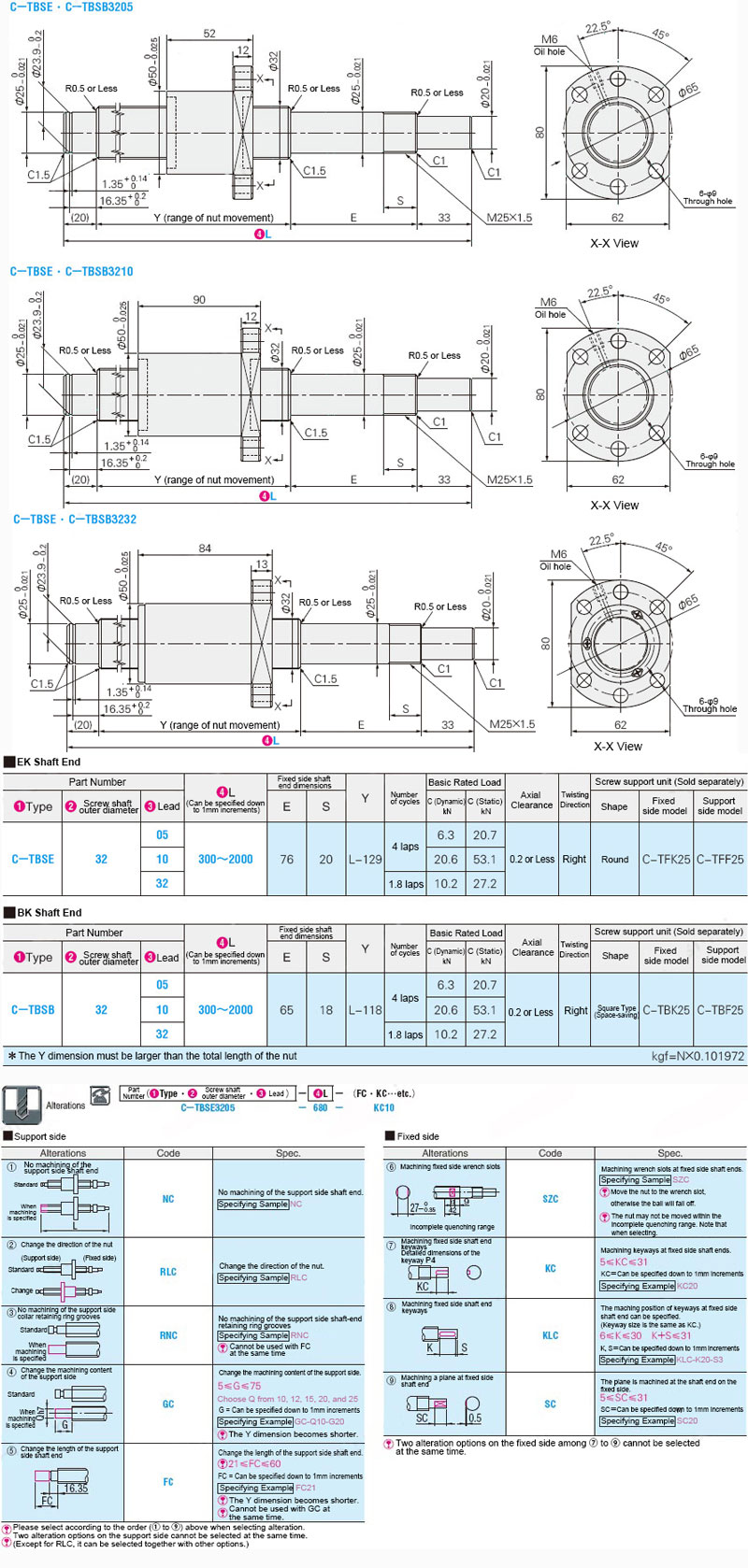

Bảng Thông Số Kỹ Thuật Trục Vít Bi C-TBSB/SE 3205 3210 3232

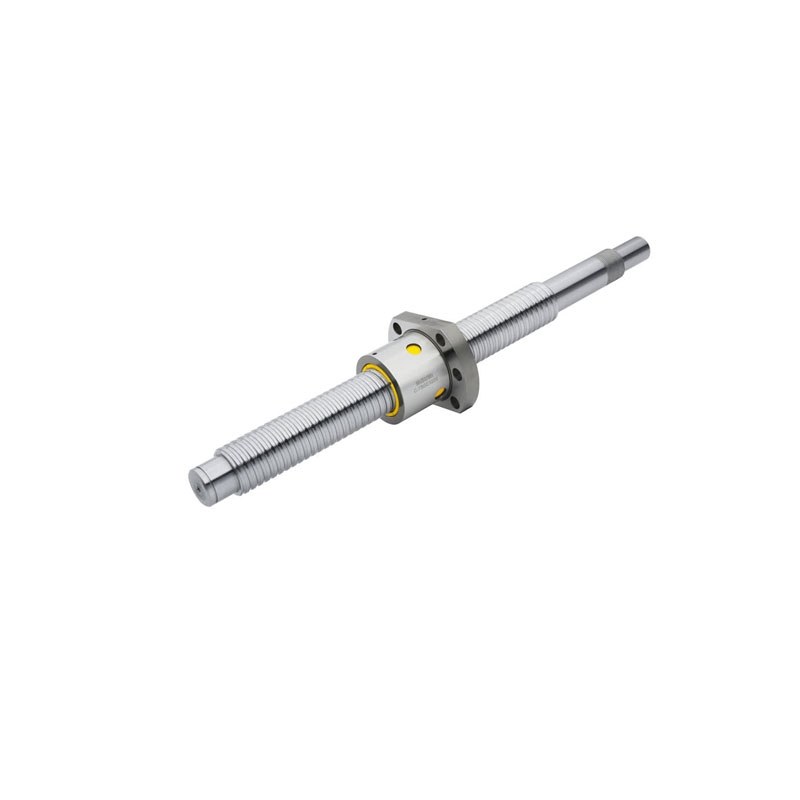

Mô tả chi tiết Trục Vít Bi C-TBSB/SE 3205 / 3210 / 3232
Tổng quan:
Trục vít bi C-TBSB/SE là dòng vít me bi chính xác của MISUMI, thuộc loại Economy Rolled Ball Screw cấp chính xác C7. Mã 3205, 3210, 3232 thể hiện đường kính trục 32 mm và bước ren tương ứng 5 mm, 10 mm, 32 mm. Đây là loại vít me bi tiết kiệm, phù hợp cho các ứng dụng truyền động tuyến tính trong máy CNC, máy cơ khí, máy đóng gói và hệ thống tự động hóa.
Thông số kỹ thuật:
-
Đường kính trục: 32 mm.
-
Bước ren (lead): 5 mm – 10 mm – 32 mm.
-
Cấp chính xác: C7 (độ chính xác tiêu chuẩn, phù hợp cho truyền động thông thường).
-
Kiểu trục: có đầu trục tiêu chuẩn (EK/BK) tùy chọn.
-
Loại vít me: trục vít bi lăn, hiệu suất truyền động cao, ma sát thấp.
-
Chiều dài: có thể đặt theo yêu cầu tùy ứng dụng.
-
Xuất xứ: MISUMI, Nhật Bản/Trung Quốc (tùy nhà máy sản xuất).
Đặc điểm nổi bật:
-
Hiệu suất truyền động cao, giảm hao mòn nhờ bi lăn tuần hoàn.
-
Chuyển động tịnh tiến mượt mà, độ ồn thấp, tuổi thọ cao.
-
Cấu tạo chắc chắn, chịu tải tốt, dễ lắp đặt và bảo dưỡng.
-
Dòng sản phẩm “Economy” giúp tối ưu chi phí mà vẫn đảm bảo độ bền.
Ứng dụng:
-
Hệ thống truyền động tuyến tính trong máy CNC, máy cắt, máy khắc laser, máy đóng gói, bàn trượt và thiết bị cơ khí tự động.
-
Dạng bước lớn (lead 32 mm) phù hợp cho chuyển động nhanh trên hành trình dài.
-
Dạng bước nhỏ (lead 5 mm, 10 mm) phù hợp cho điều khiển chính xác và tải trọng cao.
Lưu ý sử dụng:
-
Lắp đặt đồng tâm, song song với bộ đỡ để tránh lệch trục gây mòn và rung.
-
Chọn bước ren phù hợp với tốc độ và tải trọng yêu cầu.
-
Bôi trơn định kỳ bằng mỡ chuyên dụng cho vít me bi.
-
Không tháo rời đai ốc khỏi trục khi chưa có ống bảo vệ bi.
Tóm tắt:
Trục vít bi C-TBSB/SE 3205 / 3210 / 3232 là giải pháp truyền động tuyến tính hiệu quả, độ chính xác cao, thích hợp cho các ứng dụng công nghiệp và cơ khí tự động hóa, mang lại chuyển động ổn định, bền bỉ và chi phí hợp lý.
