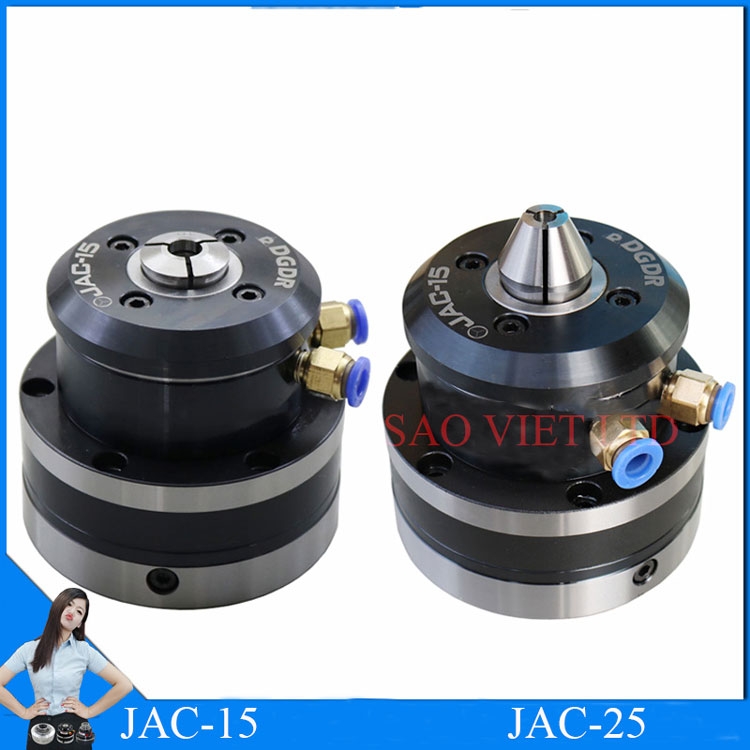

Mâm cặp khí nén JAC Series (JAC-15, JAC-25) là thiết bị giữ phôi – kẹp phôi chuyên dụng trong hệ thống máy CNC, máy gia công tự động, robot gắp – đặt và dây chuyền sản xuất.
Sản phẩm sử dụng điều khiển khí nén trực tiếp, tạo lực kẹp mạnh, ổn định, tốc độ phản hồi nhanh và độ chính xác cao.
Các dòng JAC được thiết kế nhỏ gọn, độ bền cao, phù hợp cho môi trường làm việc liên tục trong công nghiệp cơ khí chính xác.
2. Đặc điểm nổi bật
-
Thiết kế khí nén cho lực kẹp ổn định, chính xác và tốc độ cao.
-
Thân mâm cặp gia công từ thép hợp kim cứng, xử lý nhiệt chống mài mòn.
-
Lắp đặt dễ dàng lên bàn máy, tay robot, đồ gá tự động.
-
Tương thích với hầu hết hệ thống khí nén 4–8 bar.
-
Hoạt động bền bỉ, phù hợp cho 24/7 – dây chuyền tự động hóa.
-
Kết cấu kín, chống bụi, chống dầu, tuổi thọ cao.
-
Thay đổi đầu kẹp (collet) nhanh chóng và thuận tiện.
3. Ứng dụng
-
Máy CNC tiện, phay, robot CNC.
-
Máy khắc, máy cắt, máy gia công tự động.
-
Tay gắp robot (robot arm gripping system).
-
Đồ gá tự động hóa trong dây chuyền công nghiệp.
-
Các hệ thống cần kẹp phôi nhanh – chính xác – an toàn.
4. Thông số kỹ thuật tham khảo
Mâm Cặp JAC-15
-
Đường kính thân: 50 – 60mm
-
Hành trình kẹp: 1–3mm (tùy collet)
-
Áp suất khí nén: 4–8 bar
-
Lực kẹp: 400–800N
-
Tốc độ đáp ứng nhanh, ổn định
-
Cổng khí: 2 đầu vào tiêu chuẩn 6–8mm
-
Mâm Cặp JAC-20
-
Đường kính thân: 65–75 mm
-
Chiều cao tổng: ~75–90 mm
-
Áp suất khí hoạt động: 4 – 8 bar
-
Lực kẹp: 800 – 1200 N (tùy áp suất)
-
Loại kẹp: Dùng collet hoặc chụp kẹp chuyên dụng
-
Kiểu trục: Kẹp hướng trục (Axial Clamping)
-
Cổng khí: 2 đầu ren G1/8 hoặc cút khí 6–8mm
-
Tốc độ đóng/mở: 0.1 – 0.3s
-
Độ lặp lại: ±0.01 – 0.02 mm
Mâm Cặp JAC-25
-
Đường kính thân: 80 – 90mm
-
Hành trình kẹp: lớn hơn loại JAC-15
-
Áp suất khí: 4–8 bar
-
Lực kẹp: 1000–1800N
-
Phù hợp phôi kích thước trung bình
-
Cổng khí: tiêu chuẩn 6–8mm
