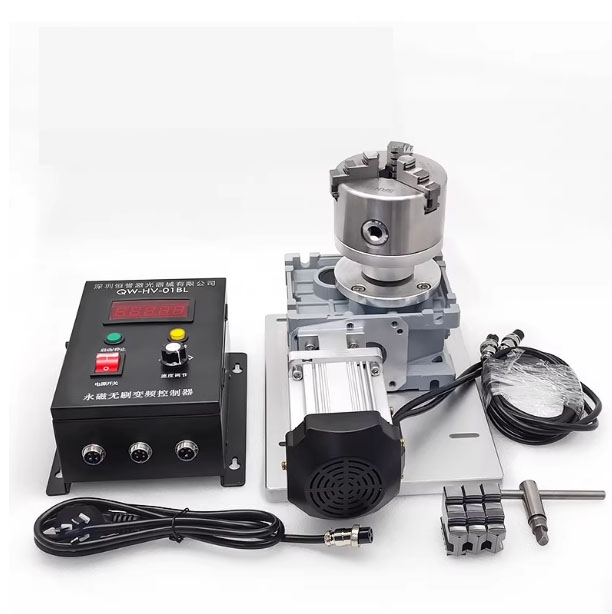

Bàn xoay mâm cặp điều chỉnh tốc độ dòng GRL-D (GRL-D80, GRL-D100, GRL-D125, GRL-D160) là thiết bị gá kẹp và định vị quay chuyên dụng trong gia công cơ khí tự động hóa, hàn tròn tự động, cắt laser và khắc CNC. Được trang bị động cơ servo 220V công suất 550W không chổi than, sản phẩm cho phép điều chỉnh tốc độ quay linh hoạt từ ~10 vòng/phút đến 300 vòng/phút (hoặc tùy chọn 600 vòng/phút), mang lại khả năng vận hành êm ái, mô-men xoắn ổn định và độ chính xác gá đặt cao.
1. Bảng Thông Số Kỹ Thuật Dòng Bàn Xoay GRL-D
|
Thuộc tính kỹ thuật |
GRL-D80 |
GRL-D100 |
GRL-D125 |
GRL-D160 |
|
Kích thước mâm cặp |
80 mm |
100 mm |
125 mm |
160 mm |
|
Tải trọng gá phôi |
~30 kg |
~30 kg |
~25 kg |
~10 kg |
|
Kích thước tổng thể (D×R×C) |
~290×200×219 mm |
~290×200×227 mm |
~290×200×238 mm |
~290×200×248 mm |
|
Trọng lượng thiết bị |
~12 kg |
~13.4 kg |
~15.4 kg |
~18 kg |
|
Động cơ truyền động |
Servo 220V / 550W |
Servo 220V / 550W |
Servo 220V / 550W |
Servo 220V / 550W |
|
Dải tốc độ quay quay |
10–300 / 10–600 v/p |
10–300 / 10–600 v/p |
10–300 / 10–600 v/p |
10–300 / 10–600 v/p |
|
Chuẩn lỗ gá chân đế |
150 × 175 mm (M5/M6) |
150 × 175 mm (M5/M6) |
150 × 175 mm (M5/M6) |
150 × 175 mm (M5/M6) |
2. Ưu Điểm Nổi Bật Của Bàn Xoay Động Cơ Servo GRL-D
· Động cơ Servo Không Chổi Than: Sử dụng nguồn điện 220V dân dụng với công suất 550W không chổi than, giúp thiết bị vận hành cực kỳ êm ái, duy trì mô-men xoắn lực kéo ổn định ngay cả ở dải tốc độ rất thấp, đồng thời giảm thiểu tối đa chi phí bảo trì định kỳ.
· Điều Chỉnh Tốc Độ Quay Linh Hoạt: Tích hợp bộ điều khiển cho phép kỹ sư tùy chỉnh dải tốc độ quay từ chậm (~10 v/p) phục vụ các đường hàn chính xác cao cho đến tốc độ nhanh (300 v/p hoặc 600 v/p) cho các công đoạn khắc laser hay gá kẹp tự động.

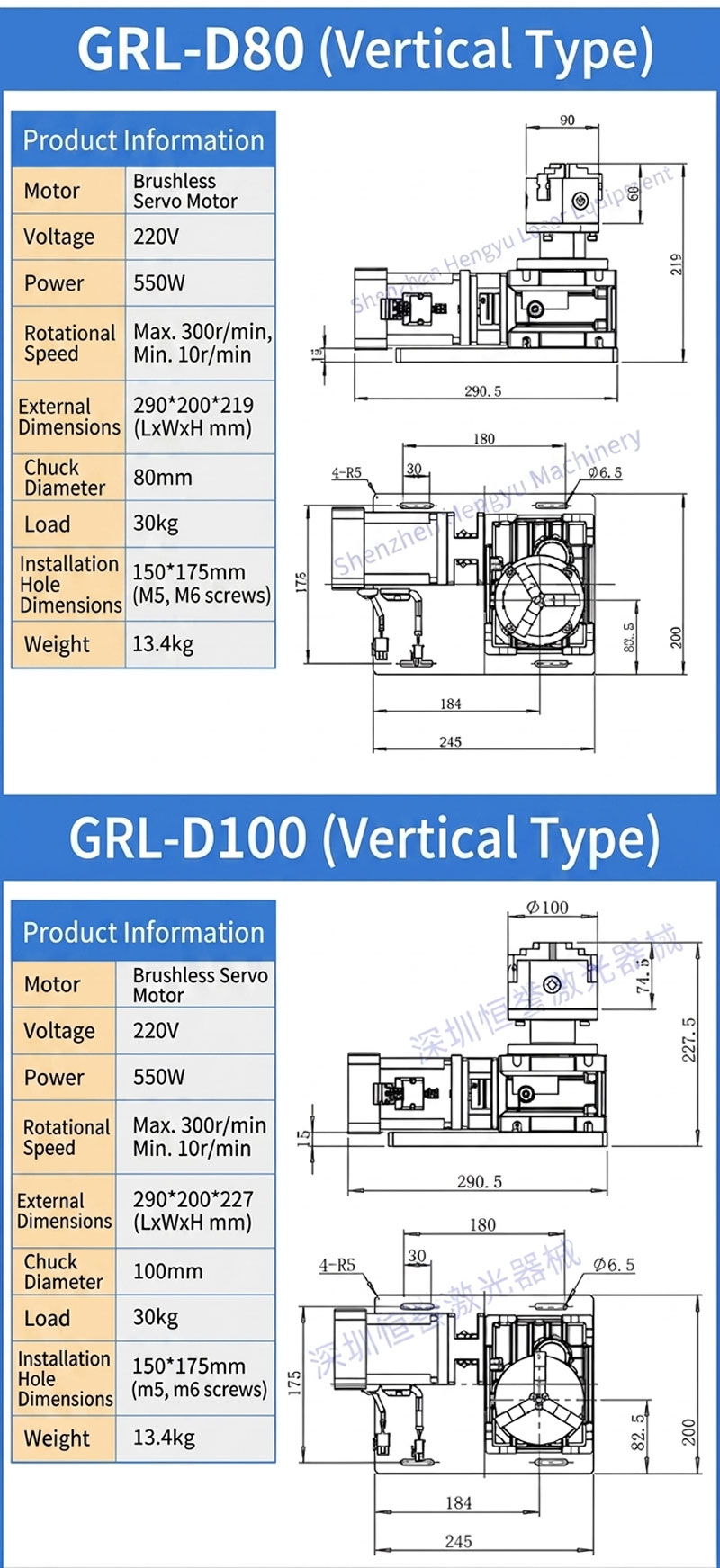

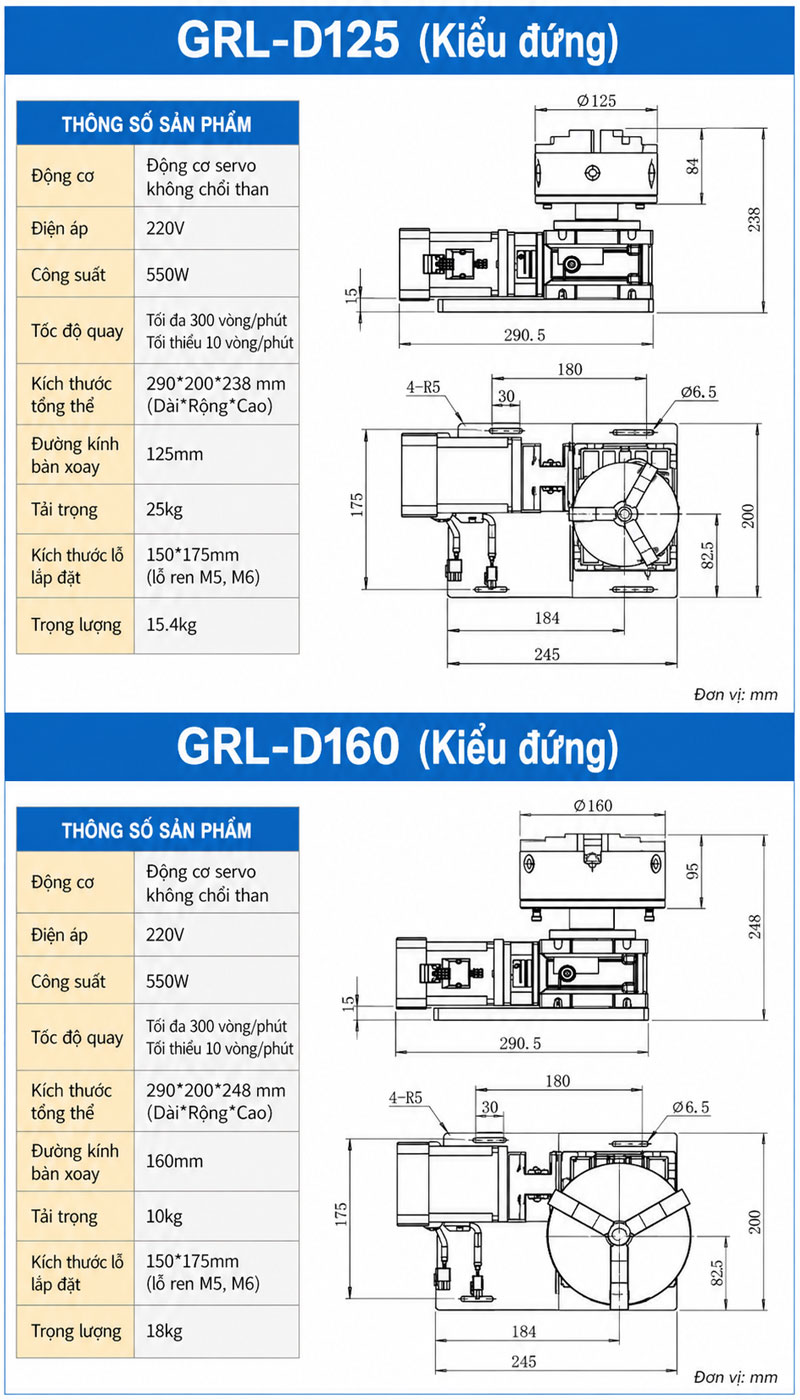

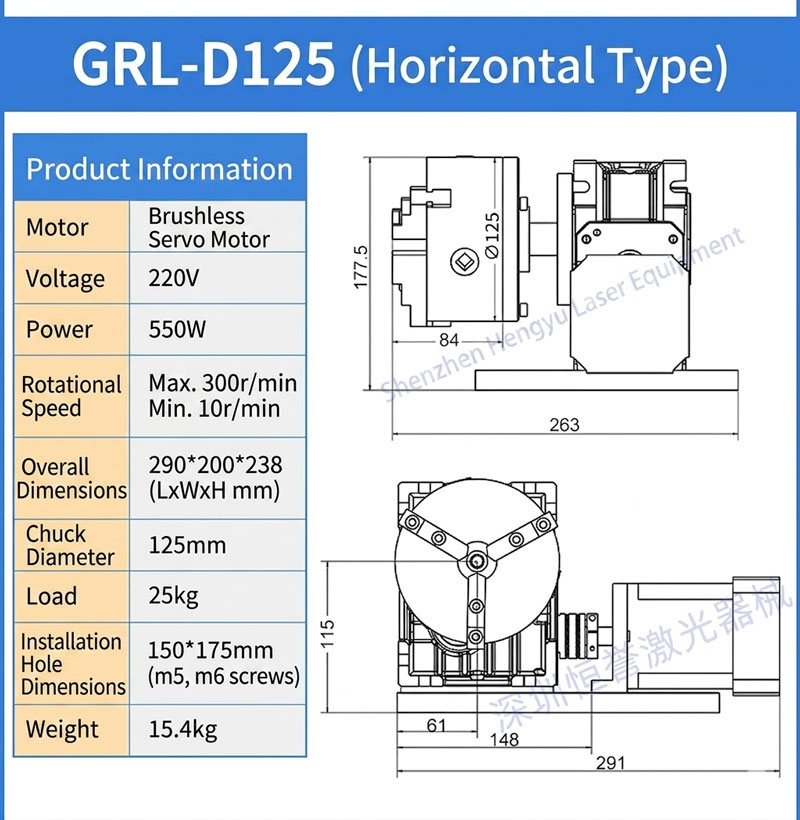

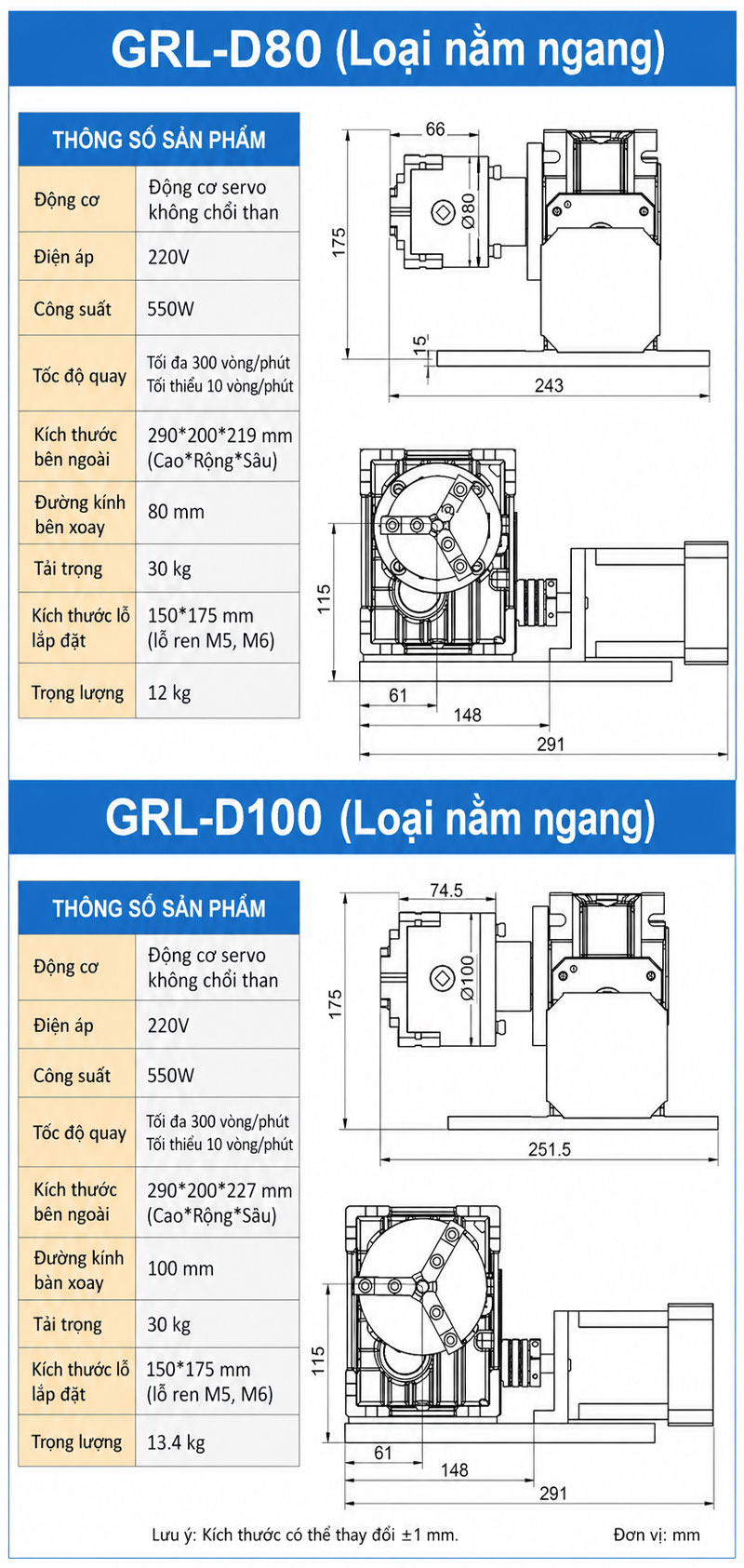

· Kết Cấu Đa Hướng Gá Lắp: Hỗ trợ linh hoạt cả dạng gá nằm ngang (phù hợp dòng GRL-D80, GRL-D100) và dạng gá đứng/dọc (phù hợp dòng GRL-D125, GRL-D160) giúp tối ưu diện tích gá đặt trên các bàn máy tự động hóa.
· Chuẩn Chân Đế Tương Thích Cao: Tất cả các model thuộc dòng GRL-D đều sử dụng chuẩn khoảng cách lỗ gá chân đế 150 × 175 mm (sử dụng ren M5 hoặc M6), giúp dễ dàng tích hợp vào hệ khung máy gia công có sẵn.
3. Ứng Dụng Trong Tự Động Hóa Công Nghiệp B2B
Bàn xoay mâm cặp GRL-D được ứng dụng rộng rãi trong các dây chuyền gia công cơ khí và tự động hóa công nghiệp:
· Hàn tròn tự động: Gá kẹp và xoay tròn chính xác các chi tiết dạng ống, mặt bích, vành khuyên hoặc bình áp lực trong dây chuyền hàn TIG/MIG tự động.
· Gia công khắc & cắt CNC: Làm trục xoay thứ 4 (4th axis) cho các hệ thống máy khắc laser, máy cắt plasma CNC để khắc logo, mã vạch hoặc gia công hoa văn trên bề mặt trụ tròn.
· Dây chuyền định vị & kiểm tra: Gá kẹp tự động trong các khâu đo đạc kích thước, kiểm tra chất lượng sản phẩm tròn xoay hoặc phủ sơn tự động.
4. Hướng Dẫn Chọn Model Bàn Xoay GRL-D Phù Hợp
Để lựa chọn đúng model đáp ứng yêu cầu kỹ thuật, kỹ sư và bộ phận mua hàng cần lưu ý các tiêu chí sau:
· Chọn theo đường kính phôi gá: Mâm cặp 80mm (GRL-D80), 100mm (GRL-D100), 125mm (GRL-D125) hoặc 160mm (GRL-D160) tương ứng với dải đường kính phôi cần kẹp.
· Chọn theo tải trọng vận hành: Các phôi nặng lên tới 30kg khuyến nghị sử dụng GRL-D80 hoặc GRL-D100. Với các phôi có đường kính lớn nhưng tải trọng nhẹ hơn (~10–25kg), nên chọn GRL-D125 hoặc GRL-D160.
· Chọn theo dải tốc độ quay: Tùy chọn bản tốc độ chuẩn 10–300 v/p đối với các công đoạn hàn/khắc thông thường, hoặc chọn bản tốc độ cao 10–600 v/p khi cần bước tiến gia công nhanh.
