📌 Tổng Quan Sản Phẩm

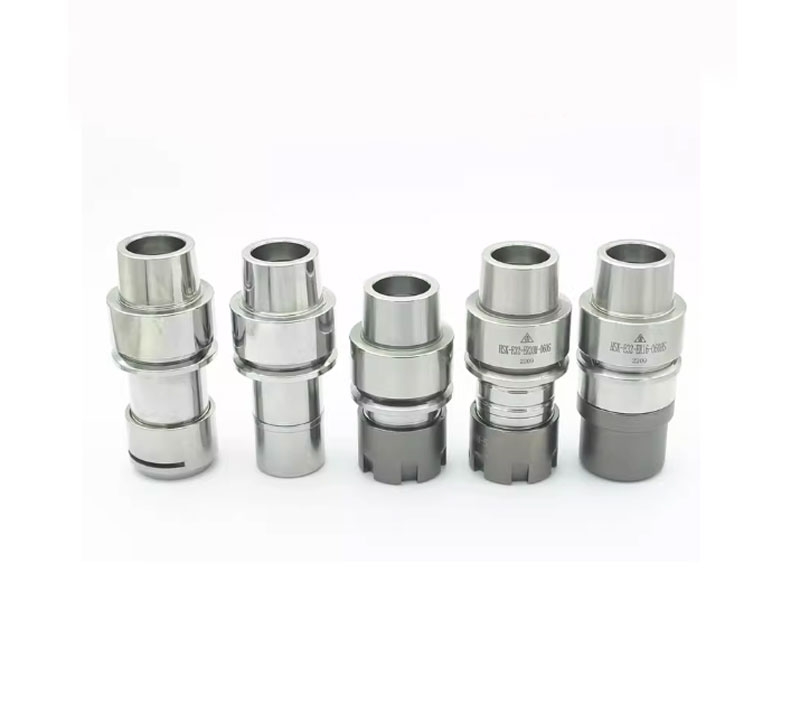

Tên sản phẩm: Dao gắn dao phay HSK-E32
Tên khác: Chuôi kẹp dao HSK E32, HSK-E32 collet chuck/tool holder
Tiêu chuẩn: HSK (Hohlschaftkegel), dòng E-shape (HSK-E)
Ứng dụng: Gắn các dụng cụ cắt (phay, doa, taro, khoan…) trên máy CNC và trung tâm gia công tự động tốc độ cao.
🧰 Cấu Tạo & Thiết Kế
1. Chuôi HSK-E32
-
Là dạng chuôi rỗng (hollow taper) theo tiêu chuẩn HSK, kích thước E32 (tương ứng đường kính tiếp xúc lớn của chuôi ~32 mm).
-
Kết cấu gồm:
-
Lỗ khoan rỗng xuyên tâm – cho phép các dụng cụ có trục rỗng đi qua hoặc lấy phoi/gas dễ dàng.
-
Bề mặt tiếp xúc chính xác – đảm bảo độ đồng tâm cực cao giữa trục chính máy và trục dụng cụ → giảm rung, tăng tuổi thọ dao.
-
2. Hệ Thống Kẹp (Collet / Nut)
-
Thường sử dụng collet ER / ISC / TG / DIN tương thích để kẹp nhiều đường kính trục khác nhau.
-
Phần đai ốc kẹp (nut) được thiết kế cho lực kẹp mạnh, ổn định ở tốc độ cao.
-
Các biến thể phổ biến:
-
HSK-E32/ER32
-
HSK-E32/ER25
-
HSK-E32/ER50 (áp dụng cho trục lớn và công suất cao)
-
HSK-E32 cho HSK4 nếu hệ thống máy yêu cầu adapter chuyển đổi (HSK4→HSK32E)
-
3. Vật Liệu & Bề Mặt
-
Thân holder: Thép hợp kim cứng (thường 42CrMo / SK steel) gia công chính xác, tôi luyện.
-
Bề mặt: Mạ phủ chống mài mòn (Nickel/Black Oxide/Phốt kẹp Hardened).
-
Collet & nut: Thép hợp kim xử lý nhiệt, chịu lực cao.
-
Dung sai gia công: ISO/ANSI tương thích tiêu chuẩn HSK.
⚙️ Chức Năng & Ưu Điểm
✔️ Độ chính xác cao
-
HSK có thiết kế tiếp xúc kép (radial + axial) → độ đồng tâm và độ cứng cao, đặc biệt ở tốc độ quay lớn.
-
Giảm rung lắc, đảm bảo độ bóng bề mặt và dung sai chi tiết.
✔️ Tốc độ cao & lực truyền tốt
-
Hệ thống tiếp xúc đầy đủ giúp truyền mô-men mạnh mẽ hơn so với các chuẩn kẹp thông thường.
-
Phù hợp gia công phay ngón, doa, khoan sâu, taro tốc độ cao.
✔️ Linh hoạt & Dễ thay thế
-
Có thể thay collet để kẹp nhiều kích thước trục dao khác nhau.
-
Dễ tháo lắp với máy CNC bằng hệ thống tay vặn/nut.
✔️ Tuổi thọ cao
-
Vật liệu và xử lý nhiệt đảm bảo giữ chuẩn trong thời gian dài.
-
Phù hợp hoạt động nhiều ca liên tục trong sản xuất.

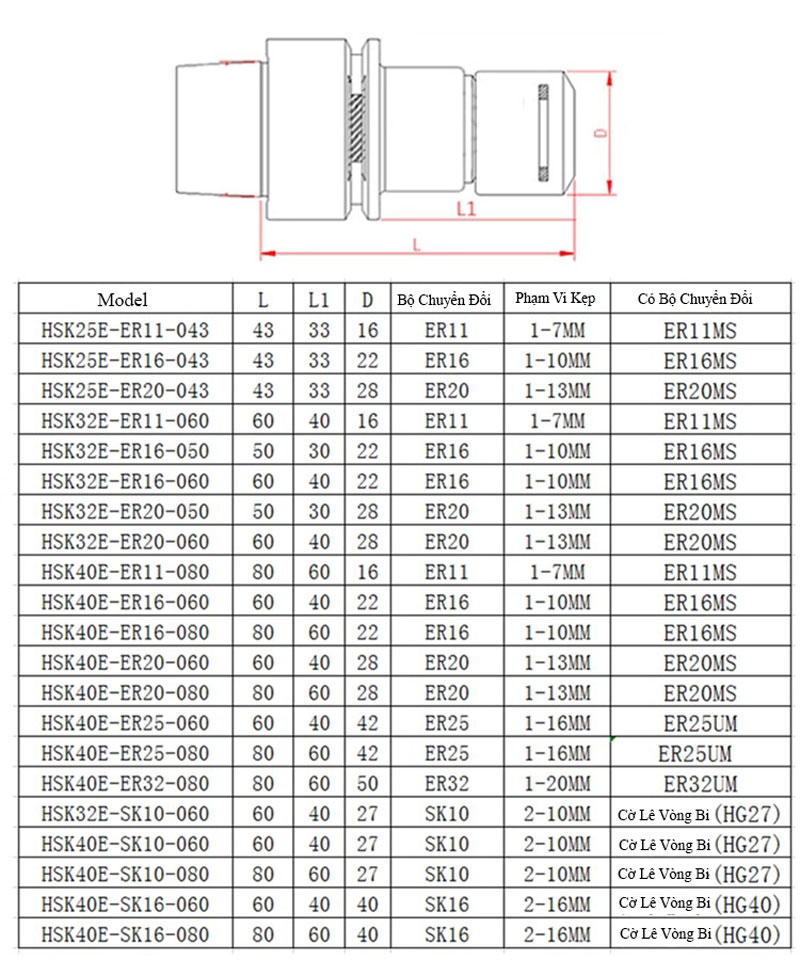

🛠️ Thông Số Kỹ Thuật Cơ Bản (Ví dụ mẫu)
| Thông số | Giá trị |
|---|---|
| Tiêu chuẩn | HSK-E32 |
| Dạng kẹp | Collet ER32 / ER25 / ER50 |
| Đường kính kẹp | Ø1 mm – Ø32 mm (tùy collet) |
| Độ đồng tâm | ≤ 0.005 mm |
| Vật liệu | Thép hợp kim chịu lực |
| Chiều dài tổng | ~80 – 120 mm (theo model) |
| Màu bề mặt | Đen mờ / Mạ niken chống ăn mòn |
⚠️ Thông số chính xác thay đổi theo nhà sản xuất, độ dài và loại collet đi kèm.
🧩 Ứng Dụng Thực Tế
✨ CNC Router, CNC Milling, Machining Center:
-
Gia công bán/finishing phay mặt, rãnh, pocket.
-
Gia công sâu với công cụ dài nhờ thân rỗng.
-
Yêu cầu gia công tốc độ cao, độ nhám bề mặt thấp.
📌 Lý tưởng cho: ngành cơ khí chính xác, khuôn mẫu, linh kiện ô tô, điện tử, hàng không.
📑 Lưu Ý Khi Lựa Chọn
🔸 Chọn đúng kích thước collet phù hợp đường kính trục dao.
🔸 Kiểm tra chuẩn HSK tương thích với spindle machine – HSK32E thường dùng cho máy nhỏ/trung.
🔸 Xác định độ dài gối kẹp phù hợp để tránh va chạm khi gia công.
🧾 Tóm Tắt Đặc Điểm
Dao gắn dao phay HSK-E32 là chuôi kẹp trục chuẩn HSK cho máy CNC, nổi bật với độ chính xác cao, lực truyền tốt và khả năng vận hành ở tốc độ lớn – phù hợp với nhiều ứng dụng gia công phức tạp và khắt khe.
