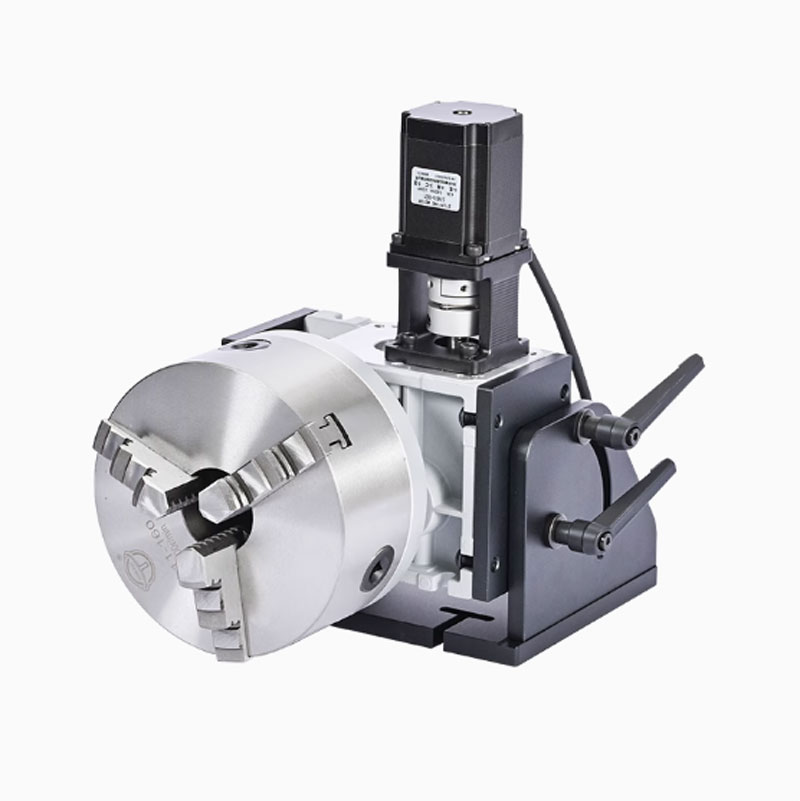

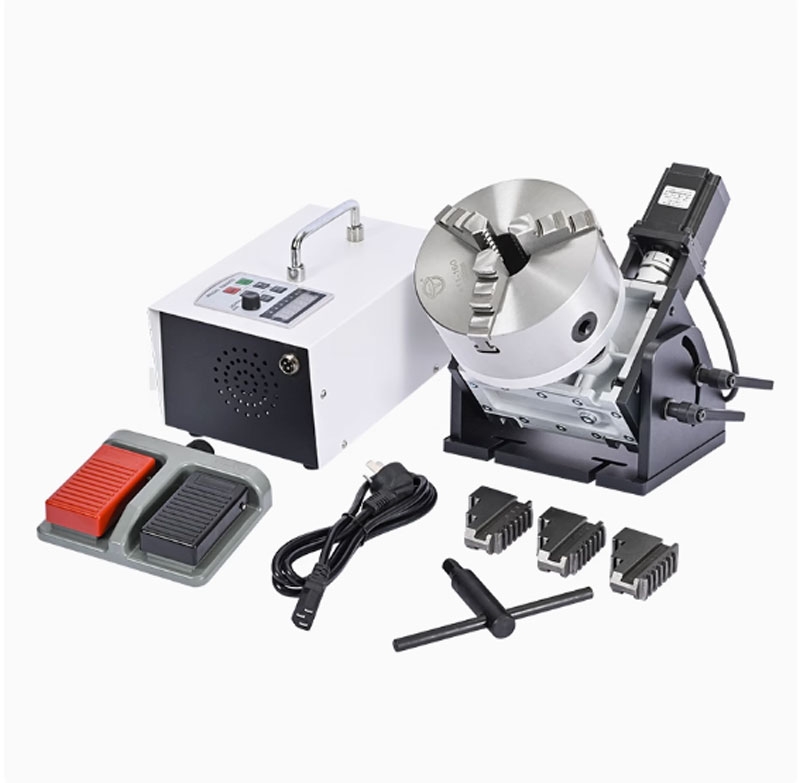

Bàn quay gắn mâm cặp định vị gá kẹp chi tiết xoay 360 độ, có thể điều chỉnh độ nghiêng các góc độ khác nhau cho máy hàn hồ quang

Bàn quay gắn mâm cặp là thiết bị hỗ trợ chuyên dụng trong quá trình hàn, đặc biệt là hàn hồ quang (TIG, MIG/MAG, MMA). Thiết bị này giúp gá kẹp chi tiết, xoay 360 độ, và điều chỉnh độ nghiêng linh hoạt, đảm bảo chi tiết luôn nằm ở góc độ phù hợp để tạo ra các mối hàn chính xác và đẹp mắt.

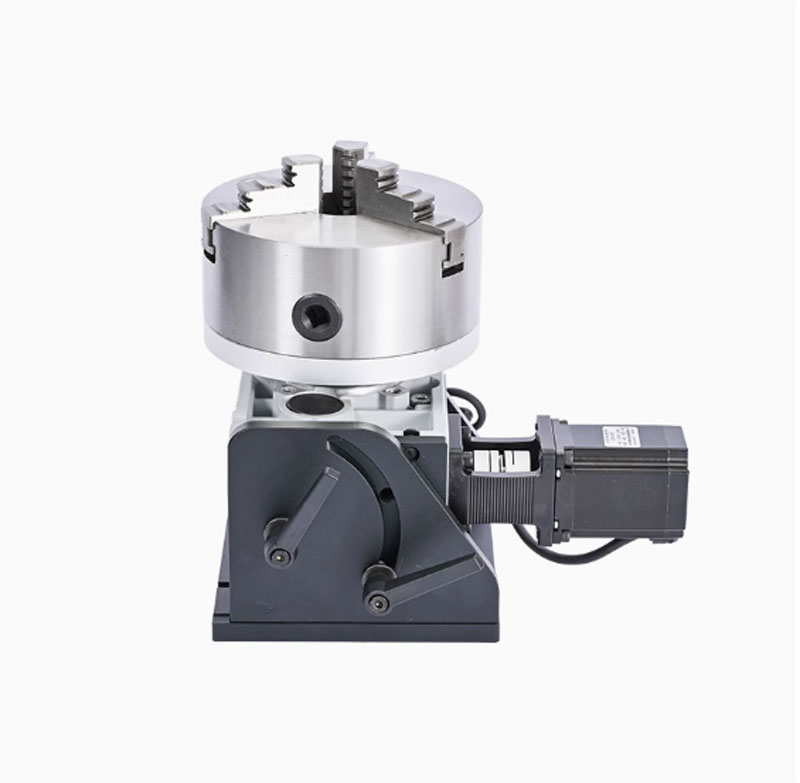

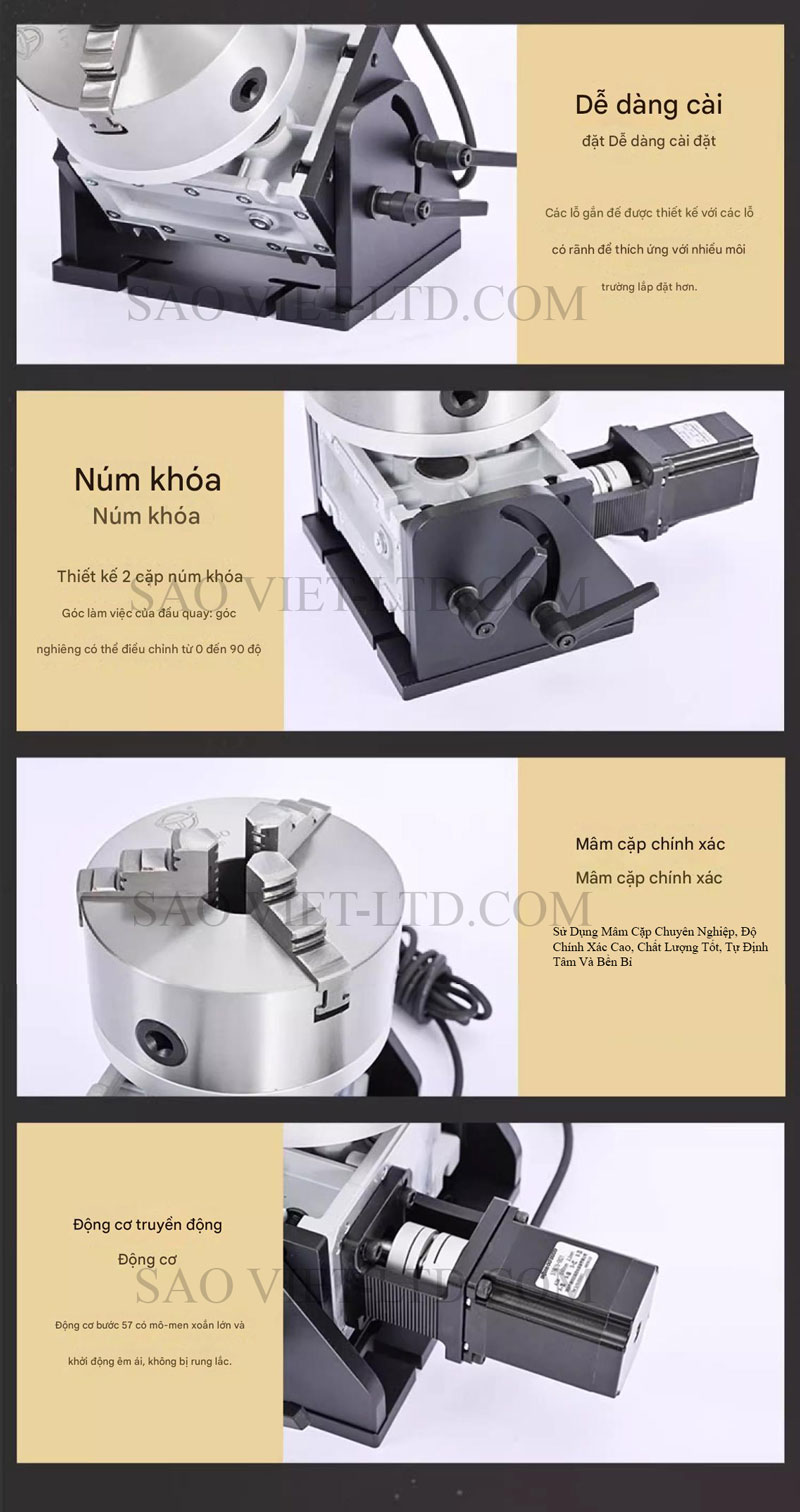

Cấu tạo chính của bàn quay gắn mâm cặp

1. Mâm cặp (Chuck):

   • Chức năng: Giữ và kẹp chặt chi tiết cần gia công, có khả năng cố định các loại chi tiết đa dạng như ống trụ, khối vuông, hoặc chi tiết không đều.
   • Loại mâm cặp: Thường là mâm cặp 3 chấu hoặc 4 chấu, hỗ trợ cả kẹp trong và kẹp ngoài.

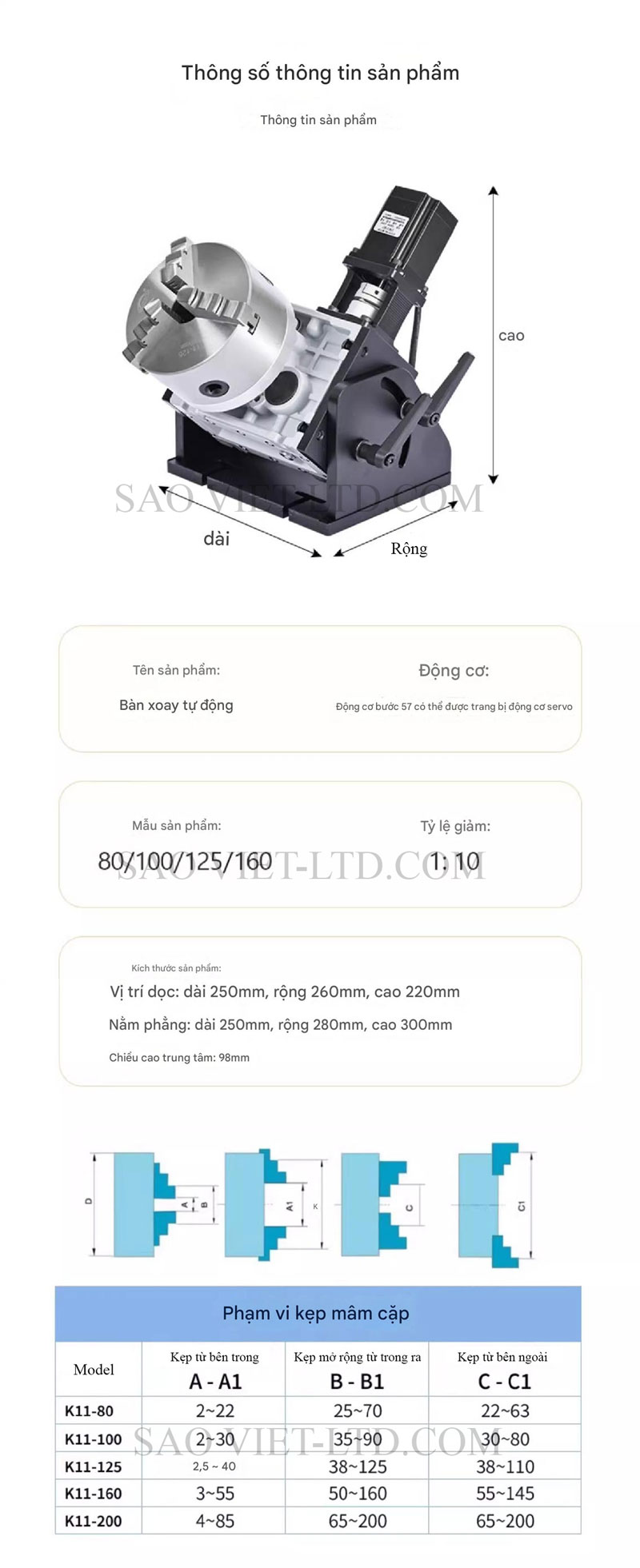

   • Kích thước: Đường kính mâm cặp phổ biến từ 150 mm đến 500 mm (tùy thuộc vào kích thước chi tiết cần gá kẹp).

2. Mặt bàn quay:

   • Khả năng xoay: Xoay được 360 độ, hỗ trợ các mối hàn theo đường tròn, cung tròn, hoặc chuyển động đều quanh trục.
   • Thang đo: Tích hợp vạch chia góc để điều chỉnh vị trí xoay một cách chính xác.

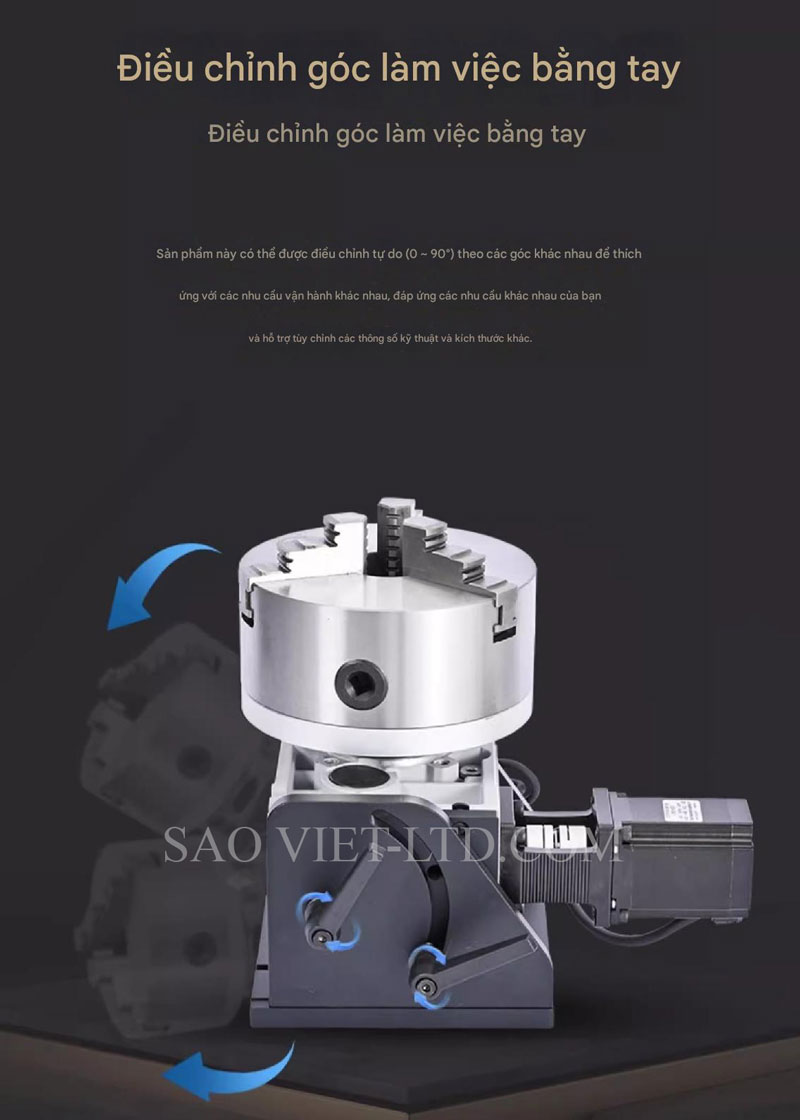

3. Cơ cấu điều chỉnh độ nghiêng:

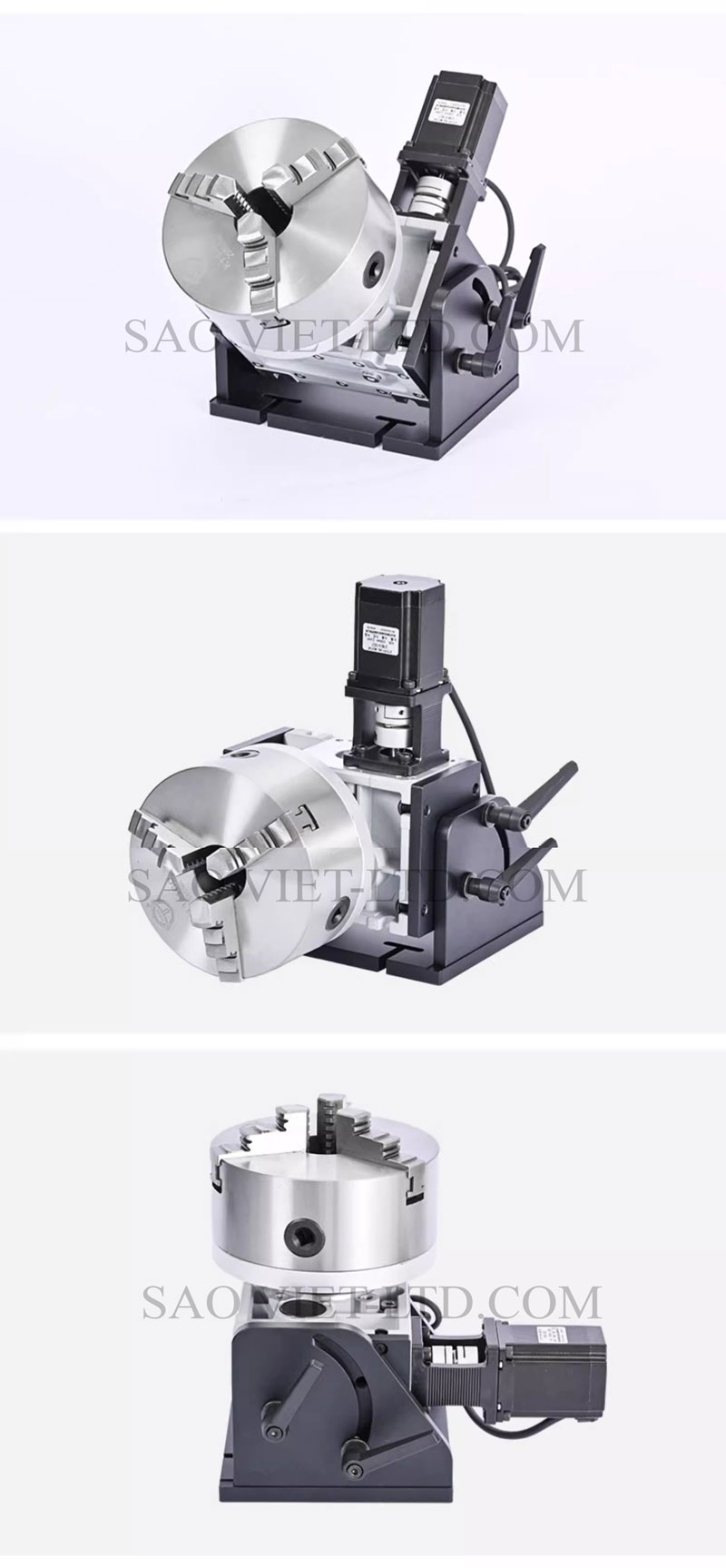

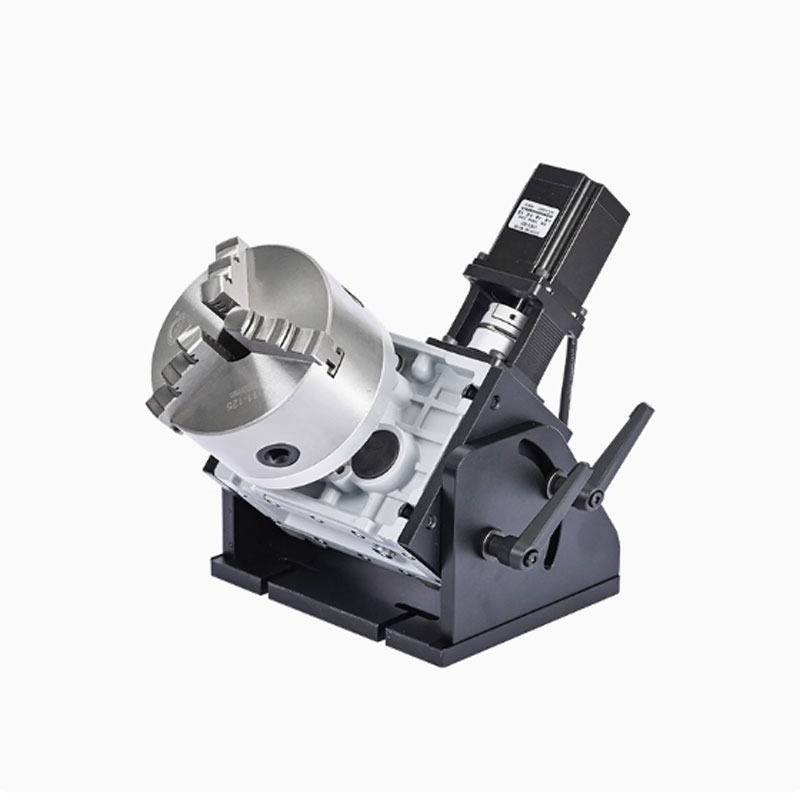

   • Góc nghiêng linh hoạt: Điều chỉnh độ nghiêng từ 0° đến 90° (một số model có thể nghiêng hơn, ví dụ, đến 120°).
   • Khóa cố định: Trang bị hệ thống khóa chặt để cố định góc nghiêng khi làm việc, giúp chi tiết ổn định trong suốt quá trình hàn.

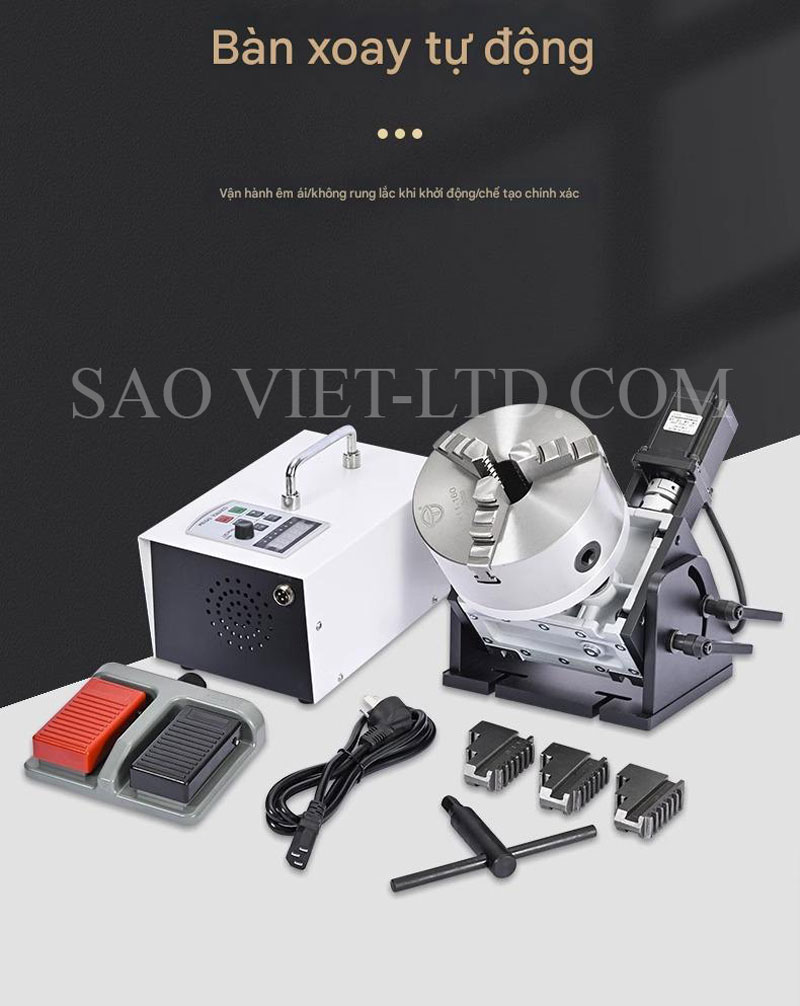

4. Hệ thống truyền động:

   • Loại truyền động:
     • Tay quay (dùng sức người) hoặc

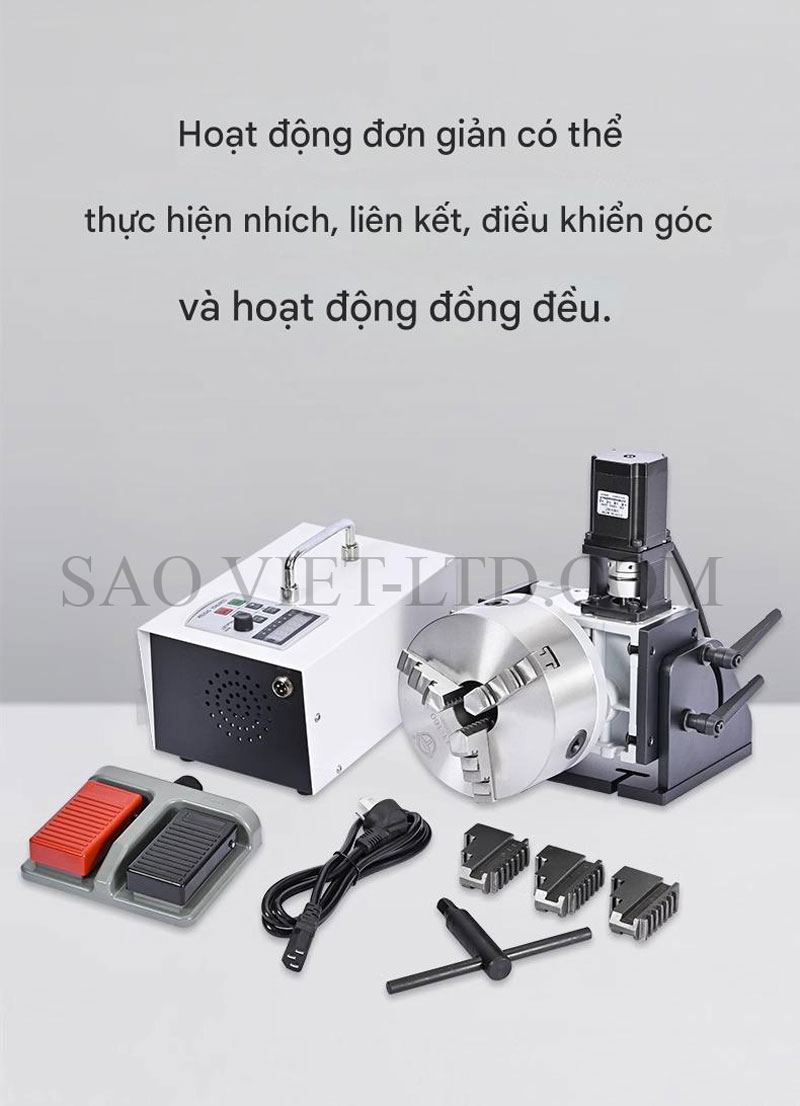

     • Động cơ điện (điều chỉnh tốc độ xoay tự động).
   • Điều chỉnh tốc độ: Với bàn quay động cơ điện, tốc độ xoay thường nằm trong khoảng 0.1 - 6 vòng/phút, đáp ứng được nhu cầu hàn đa dạng.

5. Chân đế:

   • Được thiết kế chắc chắn để chịu được tải trọng lớn, hạn chế rung lắc trong quá trình hoạt động.

Tính năng nổi bật

1. Xoay tròn 360 độ:

   • Phù hợp cho các chi tiết cần hàn theo đường tròn, cung tròn hoặc hàn liên tục quanh trục.
   • Giảm thiểu thao tác xoay chuyển thủ công, tiết kiệm thời gian và công sức.

2. Điều chỉnh góc nghiêng:

   • Hỗ trợ hàn ở các vị trí khó như góc nghiêng, cạnh xiên hoặc các chi tiết không đồng đều.
   • Tăng độ linh hoạt và khả năng ứng dụng trên nhiều loại sản phẩm khác nhau.

3. Hỗ trợ mối hàn chính xác:

   • Giúp chi tiết luôn nằm ở góc độ tối ưu, đảm bảo mối hàn đồng đều, chất lượng cao.

4. Tải trọng lớn:

   • Có thể chịu được tải từ vài kg đến hàng trăm kg (tuỳ model).

Ứng dụng thực tế

• Ngành cơ khí: Hàn các chi tiết máy móc, ống dẫn hoặc linh kiện cơ khí cần độ chính xác cao.
• Ngành dầu khí: Hàn các đường ống dẫn khí, ống thép cỡ lớn.
• Ngành chế tạo ô tô: Hàn các khung xe, linh kiện hình tròn hoặc dài.
• Kết cấu thép: Hàn khung thép, bồn chứa, bình chịu áp lực.

Ưu điểm của bàn quay gắn mâm cặp

1. Tăng năng suất:

   • Loại bỏ thao tác di chuyển thủ công, tiết kiệm thời gian thao tác và tăng hiệu quả công việc.

2. Độ chính xác cao:

   • Đảm bảo vị trí hàn chuẩn xác, giảm sai sót, hạn chế hàn lại.

3. Linh hoạt:

   • Phù hợp với nhiều loại chi tiết và ứng dụng khác nhau.

4. An toàn:

   • Hạn chế tối đa rủi ro trong quá trình thao tác, đặc biệt ở các vị trí hàn phức tạp.

Lời khuyên khi sử dụng

• Lựa chọn đúng loại bàn quay: Căn cứ vào kích thước và trọng lượng của chi tiết để chọn bàn quay có tải trọng và kích thước phù hợp.
• Vệ sinh thiết bị: Vệ sinh mâm cặp và bề mặt bàn quay thường xuyên để đảm bảo tuổi thọ của thiết bị.
• Bảo dưỡng định kỳ: Kiểm tra cơ cấu khóa, khớp xoay và động cơ để đảm bảo bàn quay hoạt động ổn định.
