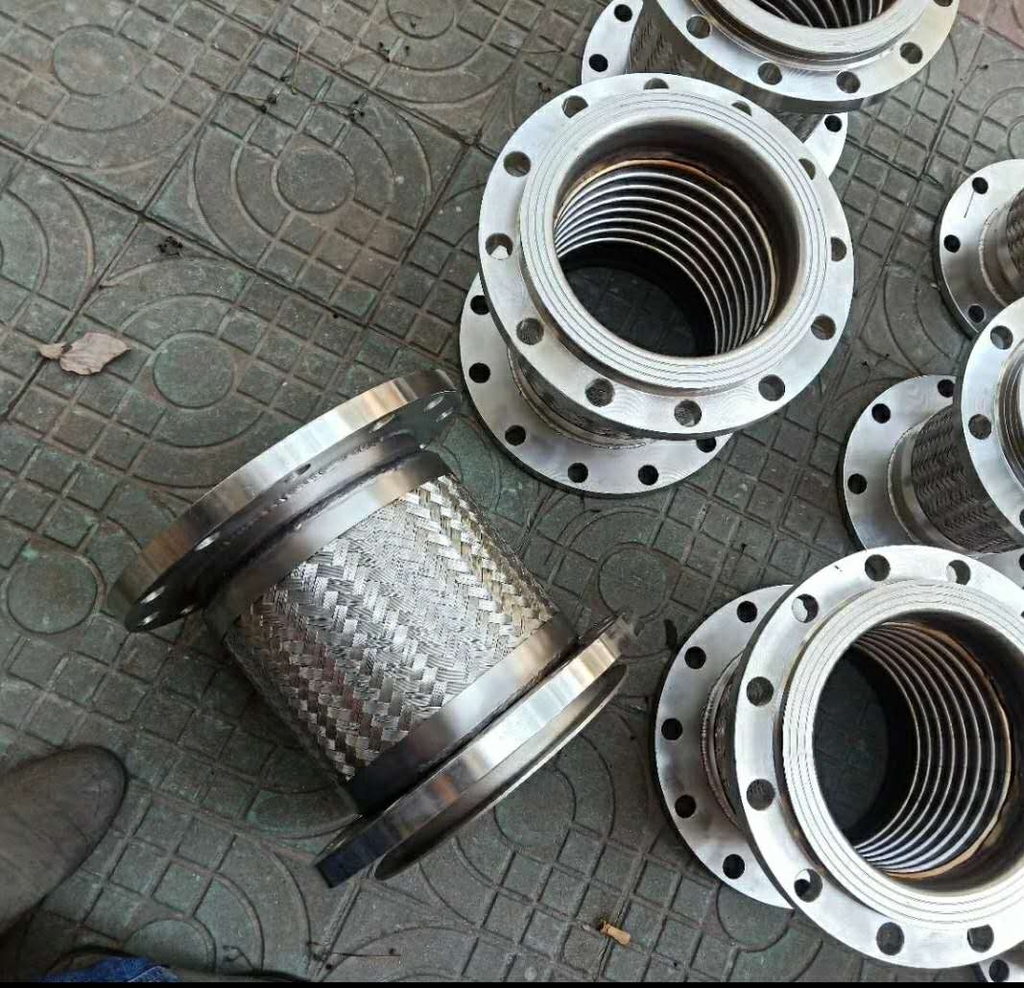

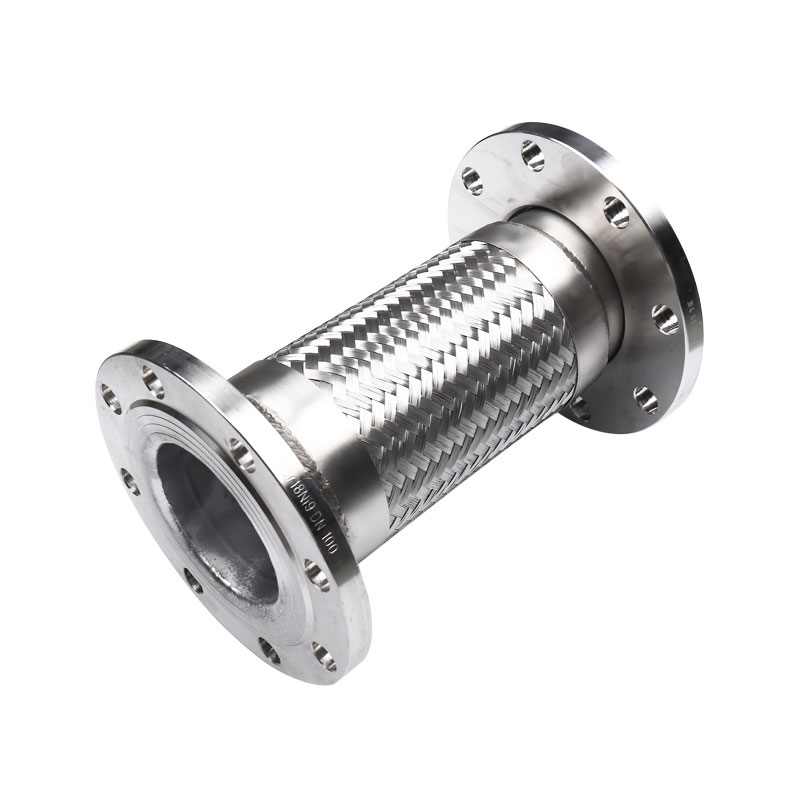

Khớp Nối Mềm Inox Mặt Bích

1. Tổng quan:

Khớp nối mềm inox mặt bích (tên tiếng Anh: Stainless Steel Flexible Joint with Flange) là thiết bị dùng để kết nối hai đoạn ống, đồng thời hấp thụ rung động, giãn nở nhiệt và sai lệch vị trí giữa các đoạn ống. Được chế tạo bằng inox không gỉ, sản phẩm này chịu được áp suất cao, nhiệt độ cao, ăn mòn hóa chất và có độ bền cơ học vượt trội.

2. Cấu tạo:

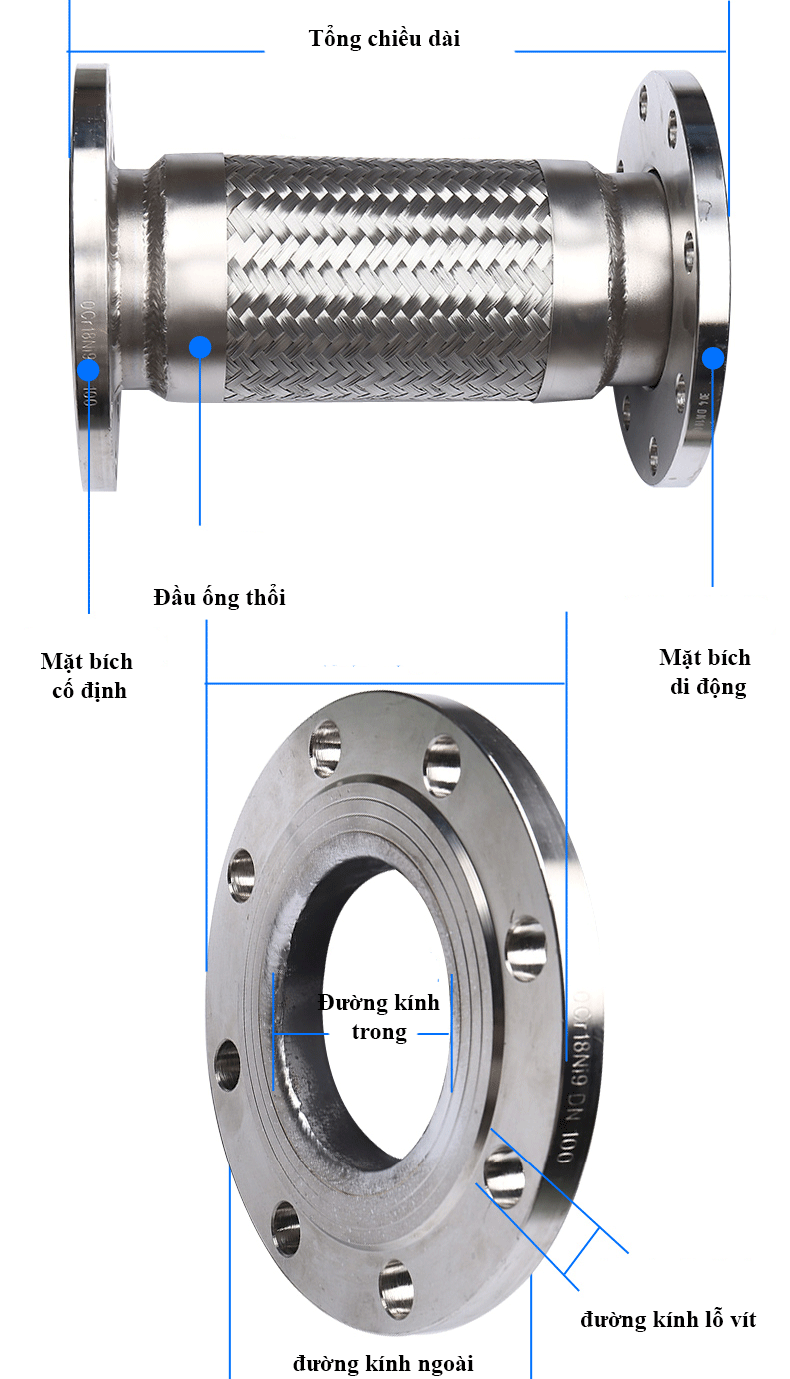

Khớp nối mềm inox mặt bích bao gồm 3 phần chính:

Ống mềm inox (ruột gà inox / ống lượn sóng inox):
Được chế tạo từ thép không gỉ SUS304, SUS316 hoặc SUS321, có dạng xoắn hoặc lượn sóng, giúp ống có khả năng co giãn, đàn hồi, hấp thụ dao động, chuyển động và giãn nở.

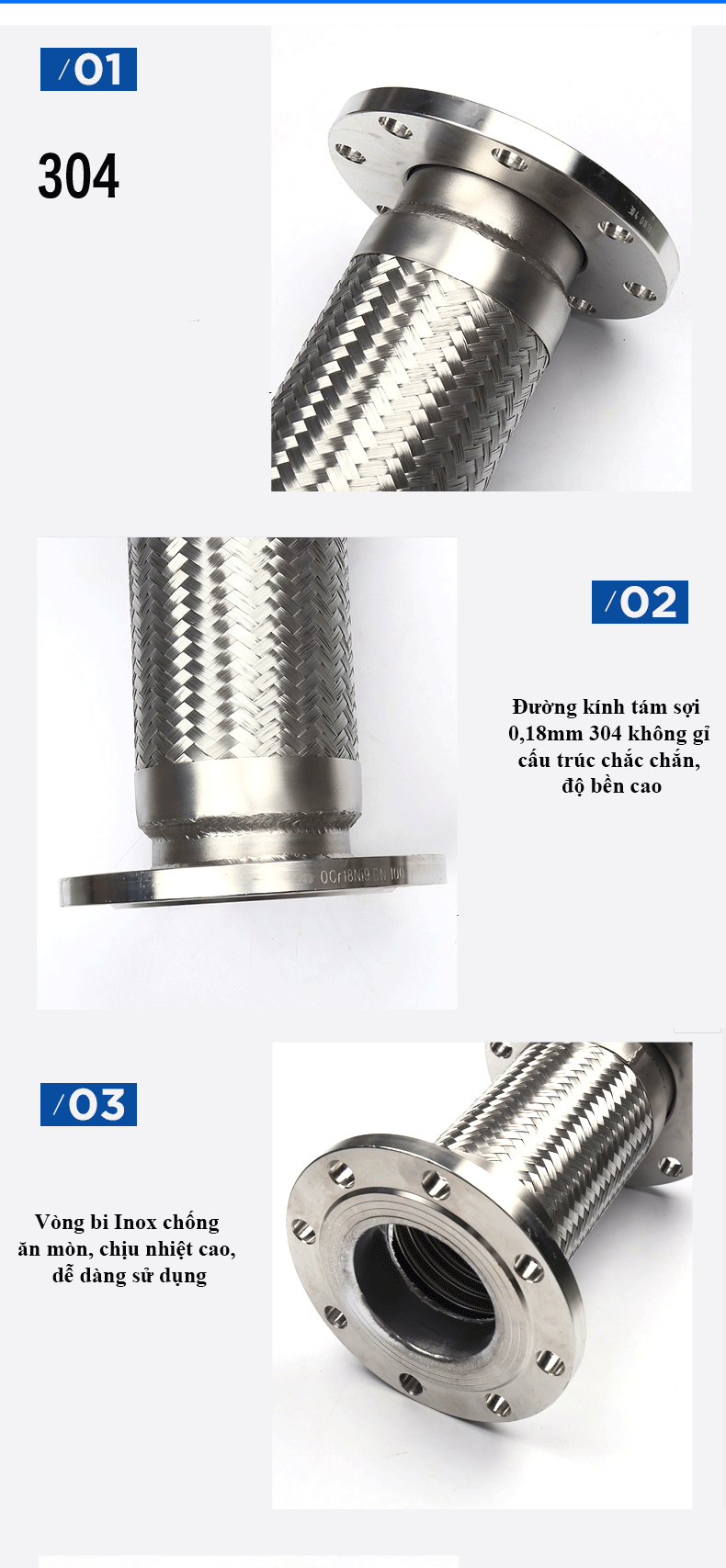

Lớp lưới bện bên ngoài (braid):
Là lớp lưới inox đan bện phủ bên ngoài ống mềm, có tác dụng bảo vệ và gia cố chịu áp lực, chống giãn nở theo chiều dọc khi có áp suất dòng chảy bên trong.
Hai đầu mặt bích:
Mặt bích tiêu chuẩn (JIS, ANSI, DIN, BS...), hàn liền với đầu ống mềm, giúp kết nối chặt với hệ thống ống hoặc thiết bị khác. Mặt bích thường làm bằng inox hoặc thép mạ kẽm.

3. Thông số kỹ thuật cơ bản (tham khảo):

Thông số	Giá trị tiêu chuẩn

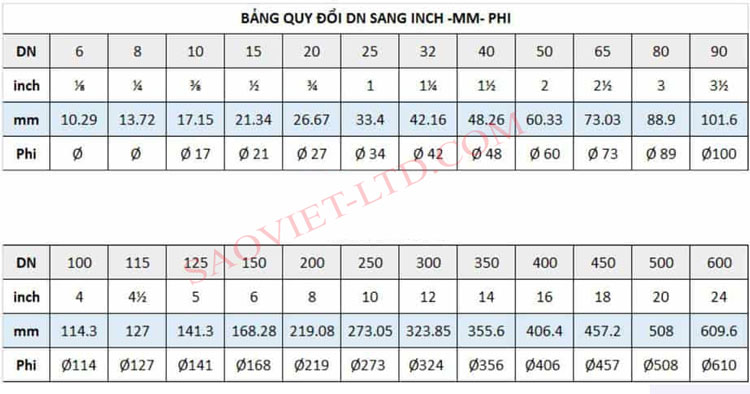

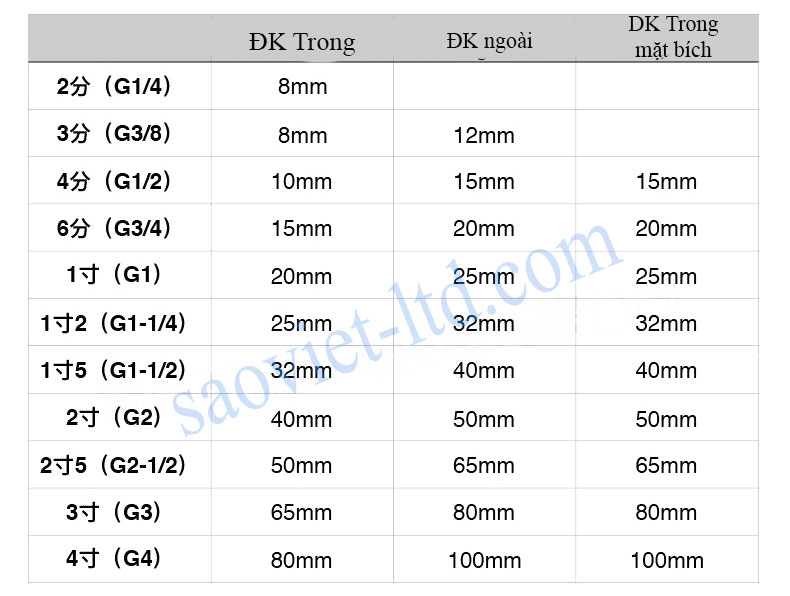

Đường kính danh nghĩa	DN15 ~ DN500
Chiều dài tiêu chuẩn	100mm ~ 1000mm (tùy yêu cầu)
Áp suất làm việc	PN10 ~ PN40 (hoặc 10–64 bar)
Nhiệt độ làm việc	-196°C đến +600°C
Vật liệu ống mềm	Inox 304 / 316 / 321
Vật liệu bện lưới	Inox 304
Tiêu chuẩn mặt bích	JIS 10K, ANSI 150, DIN PN16...

4. Chức năng và công dụng:

Hấp thụ rung động cơ học từ máy bơm, quạt, máy nén, motor truyền động.
Bù sai lệch lắp đặt giữa các đoạn ống (lệch tâm, lệch trục, nghiêng nhẹ).
Hấp thụ giãn nở nhiệt do nhiệt độ thay đổi trong hệ thống đường ống.
Giảm áp lực xung và va đập thủy lực trong hệ thống cấp thoát nước, khí nén, dầu, hóa chất.
Bảo vệ các thiết bị như máy bơm, van, đồng hồ lưu lượng, cảm biến khỏi hư hại do rung lắc.

5. Ứng dụng:

Hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC).
Hệ thống HVAC – điều hòa trung tâm, chiller.
Đường ống hơi nóng, khí nén, dầu, axit – bazơ nhẹ, hóa chất công nghiệp.
Ứng dụng rộng rãi trong nhà máy điện, thực phẩm, dược phẩm, hóa chất, đóng tàu, xi măng, thép...
