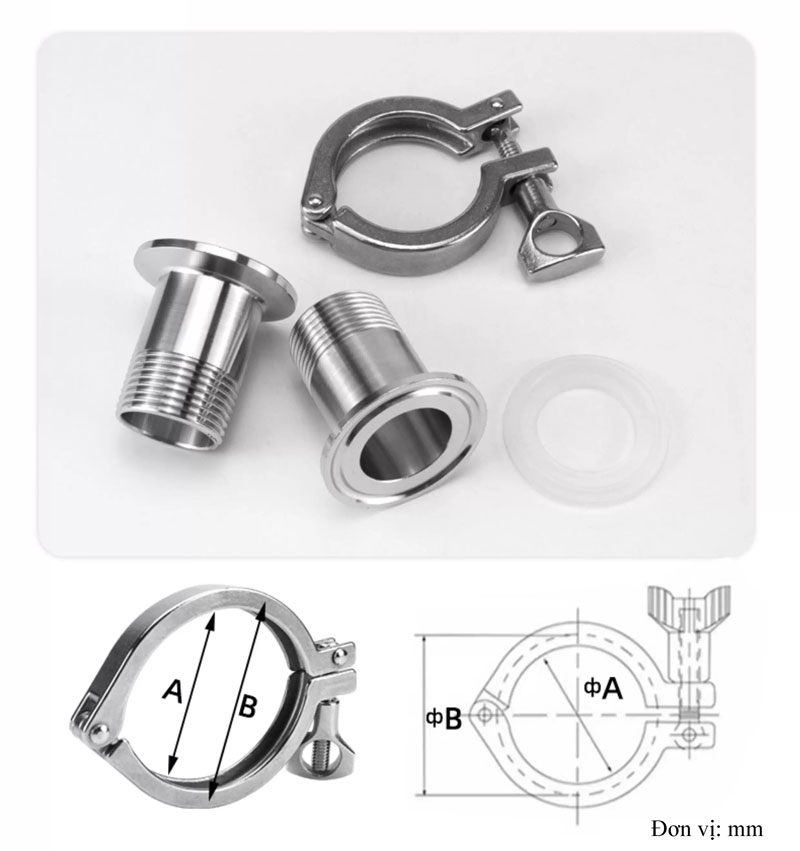

2. Bảng kích thước Clamp (Tri-Clamp)
| Kích thước Clamp | Đường kính ngoài ống (C) | Đường kính ngoài mặt bích (B) | Đường kính trong Clamp (A) |
|---|---|---|---|
| Φ19 | 19 | 50.5 | 42 |
| Φ25 | 25 | 50.5 | 42 |
| Φ32 | 32 | 50.5 | 42 |
| Φ38 | 38 | 50.5 | 42 |
| Φ45 | 45 | 64 | 52 |
| Φ51 | 51 | 64 | 52 |
| Φ57 | 57 | 77.5 | 68 |
| Φ63 | 63 | 77.5 | 68 |
| Φ76 | 76 | 91 | 80 |
| Φ89 | 89 | 106 | 94 |
| Φ102 | 102 | 119 | 106 |
| Φ108 | 108 | 119 | 106 |
3. Bảng thông số ren – tiêu chuẩn ống
| Kích thước danh nghĩa | Inch | DN | Đường kính (D) | A | B | Trọng lượng (kg) |
|---|---|---|---|---|---|---|
| 1/8 | 1/8 | DN6 | 9.5 | 30 | 50.5 | 0.075 |
| 1/4 | 1/4 | DN8 | 12.5 | 30 | 50.5 | 0.082 |
| 3/8 | 3/8 | DN10 | 16 | 30 | 50.5 | 0.100 |
| 1/2 | 1/2 | DN15 | 20 | 50 | 50.5 | 0.128 |
| 3/4 | 3/4 | DN20 | 25.5 | 50 | 50.5 | 0.128 |
| 1 | 1 | DN25 | 32 | 50 | 50.5 | 0.122 |
| 1-1/4 | 1-1/4 | DN32 | 40.5 | 50 | 50.5 | 0.142 |
| 1-1/2 | 1-1/2 | DN40 | 46 | 50 | 64 | 0.182 |
| 2 | 2 | DN50 | 58 | 50 | 77.5 | 0.242 |
| 2-1/2 | 2-1/2 | DN65 | 74 | 60 | 91 | 0.416 |
| 3 | 3 | DN80 | 86 | 60 | 106 | 0.428 |
| 4 | 4 | DN100 | 112 | 60 | 119 | 0.764 |

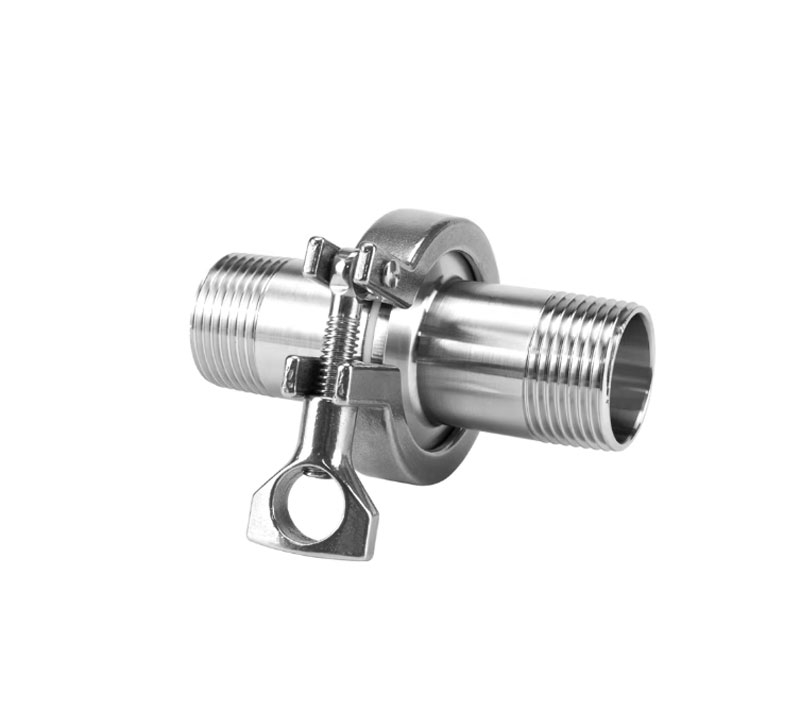

Mô tả chi tiết Đầu Nối Nhanh Ren Ngoài TC Inox 304
Đầu nối nhanh ren ngoài TC inox 304 là phụ kiện kết nối đường ống dạng Tri-Clamp (TC) kết hợp đầu ren ngoài, cho phép liên kết nhanh chóng giữa hệ thống ống clamp và các thiết bị hoặc đường ống ren. Sản phẩm được gia công chính xác từ inox 304, đảm bảo độ bền cao, chống ăn mòn và đáp ứng tiêu chuẩn vệ sinh trong công nghiệp.
1. Cấu tạo sản phẩm
- Đầu clamp (TC): Thiết kế mặt bích chuẩn Tri-Clamp, kết nối nhanh bằng cùm kẹp và gioăng làm kín
- Đầu ren ngoài: Gia công ren chính xác (BSP/NPT tùy chọn), đảm bảo liên kết chặt, kín
- Thân nối: Kết cấu liền khối, chịu áp lực và nhiệt độ tốt
- Gioăng làm kín (tùy chọn): Silicone, PTFE hoặc EPDM, đảm bảo chống rò rỉ
2. Đặc điểm kỹ thuật nổi bật
- Vật liệu: Inox 304 chống gỉ, chịu hóa chất nhẹ, bền trong môi trường ẩm
- Bề mặt xử lý mịn, hạn chế bám cặn, dễ vệ sinh
- Kết nối nhanh, tháo lắp tiện lợi, không cần hàn
- Độ kín cao, hạn chế rò rỉ chất lỏng/khí
- Chịu áp lực và nhiệt độ ổn định trong hệ thống công nghiệp
3. Ưu điểm
- Linh hoạt kết nối: Chuyển đổi giữa chuẩn clamp và ren
- Dễ bảo trì: Tháo lắp nhanh, tiết kiệm thời gian
- Độ bền cao: Inox 304 chống oxy hóa, tuổi thọ dài
- An toàn vệ sinh: Phù hợp tiêu chuẩn thực phẩm, dược phẩm
4. Ứng dụng
- Hệ thống đường ống thực phẩm, đồ uống, bia rượu
- Ngành dược phẩm, mỹ phẩm
- Hệ thống dẫn nước, hóa chất nhẹ
- Thiết bị bồn tank, máy chiết rót, dây chuyền sản xuất
5. Quy cách phổ biến
- Kích thước clamp: Φ19 – Φ108 (DN6 – DN100)
- Ren ngoài: 1/8" – 4"
- Chuẩn ren: BSP / NPT
- Gioăng: Silicone / PTFE / EPDM
