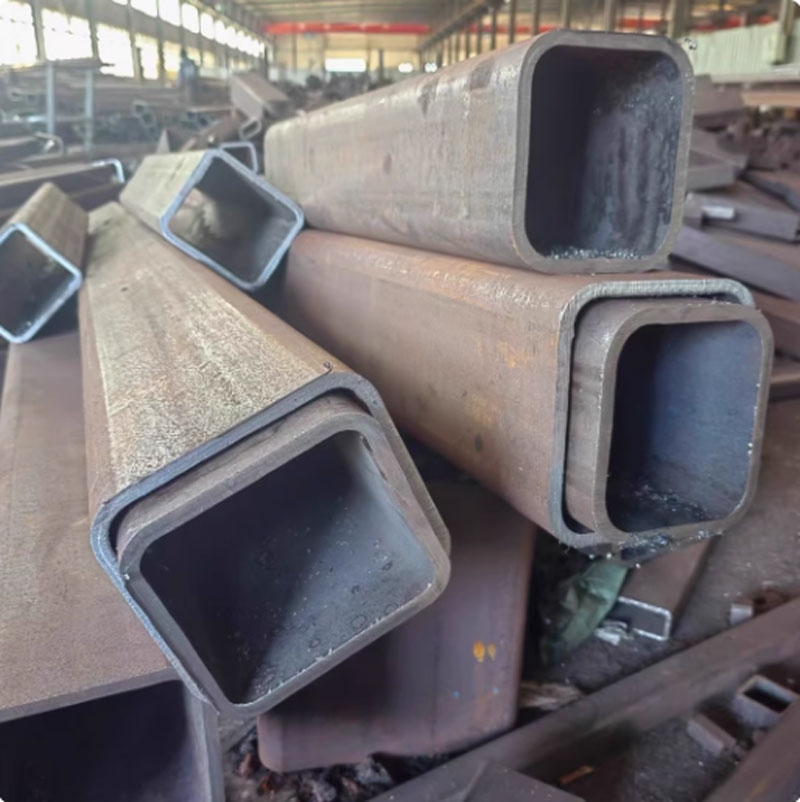

Mô tả chi tiết Ống Thép Vuông Lồng Nhau – Loại Dày Chuyên Dùng Cho Cần Trượt, Cần Teles
Ống thép vuông lồng nhau là dòng ống cơ khí đặc biệt được thiết kế với khả năng trượt lồng vào nhau một cách linh hoạt và chính xác. Loại ống này có độ dày lớn, độ bền cơ học cao, chuyên dùng cho các kết cấu cần trượt, cần nâng, cần teles (ống lồng dạng ống lồng ống), ứng dụng nhiều trong thiết bị nâng hạ, khung máy, tay gắp robot, cột dựng ăng-ten, hoặc các thiết bị cơ khí đòi hỏi sự mở rộng – thu gọn linh hoạt.
1. Cấu tạo:
-
Hình dạng: Dạng ống vuông, các ống có kích thước được chế tạo chính xác để có thể lồng vào nhau trơn tru.
-

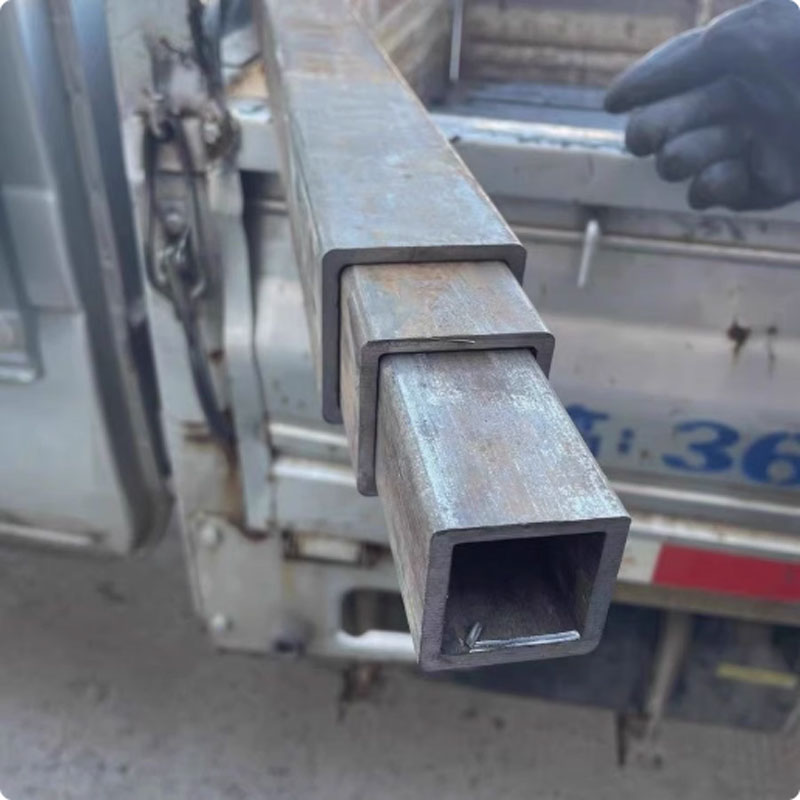

Kết cấu nhiều lớp: Có thể gồm 2–3 lớp ống lồng nhau, mỗi lớp có độ dày khác nhau để đảm bảo khả năng chịu tải và độ cứng vững.
-
Bề mặt: Được xử lý mạ kẽm, sơn tĩnh điện, hoặc đen hóa chống gỉ, chống mài mòn.
-
Đầu ống: Có thể gia công thêm rãnh trượt, lỗ bắt vít, hoặc hệ thống chốt khóa để cố định vị trí khi trượt đến độ dài mong muốn.
2. Vật liệu:
-
Thép carbon cao cấp (CT3, Q235, SS400...) – chịu lực tốt, dễ hàn, gia công thuận tiện.
-
Độ dày phổ biến: 2.0mm, 2.5mm, 3.0mm, 4.0mm – phù hợp cho ứng dụng chịu tải nặng hoặc làm cơ cấu chuyển động lặp.
-
Xử lý bề mặt:
-
Mạ kẽm nhúng nóng hoặc điện phân – chống ăn mòn ngoài trời.
-
Sơn tĩnh điện đen, xám, hoặc tùy chỉnh – thẩm mỹ và bền màu.
-

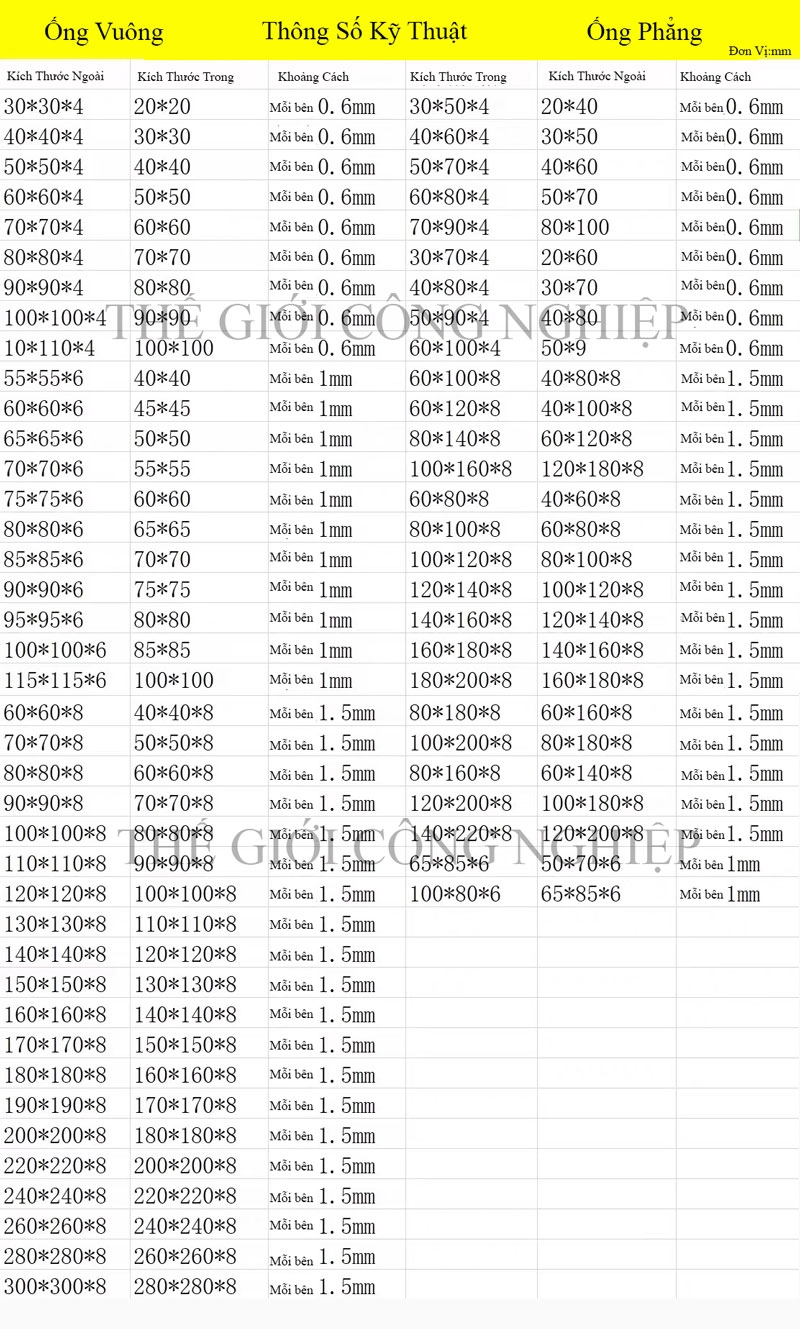

3. Kích thước thông dụng:
| Ống ngoài (mm) | Ống trong (mm) | Độ dày (mm) | Kiểu kết hợp |
|---|---|---|---|
| 50x50 | 45x45 | 2.5 – 3.0 | 2 ống lồng nhau |
| 60x60 | 50x50 | 2.5 – 4.0 | 3 ống lồng – teles |
| 75x75 | 65x65 hoặc 60x60 | 3.0 – 4.0 | Chịu lực cao |
(Các kích thước có thể tùy chỉnh theo yêu cầu chế tạo.)
4. Ứng dụng:
-
Làm cần trượt, tay cần teles trong cơ cấu nâng hạ, ăng-ten, trụ đèn di động, cột camera, cột kéo phông nền...
-
Cấu tạo khung giàn có thể mở rộng – thu gọn, như giàn giáo cơ khí, khung máy móc, giá đỡ di động.
-
Thiết bị cơ khí tự động, tay robot, cần thu kéo – nơi yêu cầu chuyển động tịnh tiến có kiểm soát.
-
Dùng trong bàn nâng, xe đẩy nâng thủy lực, giàn trượt chịu lực, và nhiều hệ thống điều chỉnh chiều dài linh hoạt.
5. Ưu điểm nổi bật:
-
Lồng trượt mượt mà, chế tạo chính xác giúp giảm rung, tăng tuổi thọ chuyển động.
-
Chịu lực tốt, không biến dạng, đặc biệt phù hợp với hệ thống tải trọng vừa và nặng.
-
Dễ hàn, khoan, gia công, thuận tiện cho việc thiết kế cơ cấu tùy chỉnh.
-
Chống gỉ tốt, sử dụng được cả trong nhà và ngoài trời.
-
Giải pháp tiết kiệm không gian, tối ưu cho các thiết bị có cơ chế kéo dài – rút gọn.
