Khớp Nối Khuỷu 90 Độ Inox 304/316 Lắp Nhanh Cho Ống Mềm Vệ Sinh

Khớp nối khuỷu 90 độ Inox 304/316 lắp nhanh cho ống mềm vệ sinh (còn gọi là co nối vi sinh 90 độ đầu Clamp nối ống mềm / cút vi sinh 90° đuôi chuột) là phụ kiện đường ống vi sinh cao cấp chuyên dụng dùng để đổi hướng dòng chảy chất lỏng một góc vuông 90° và kết nối nhanh giữa tuyến ống cùm Clamp với đường ống mềm. Được chế tạo từ thép không gỉ Inox 304 (SUS304) hoặc Inox 316 (SUS316L) xử lý bề mặt đánh bóng nhẵn mịn (Ra < 0.8µm), sản phẩm là giải pháp tối ưu hàng đầu đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm, dược phẩm, bia rượu, nước giải khát và hóa chất công nghiệp B2B.

1. Ưu Điểm Nổi Bật

• Chất Liệu Inox 304 / Inox 316 Chống Ăn Mòn Vượt Trội: Kháng hoen gỉ, chống oxy hóa và chịu được các hóa chất tẩy rửa trong quy trình vệ sinh CIP/SIP (Clean-In-Place / Sterilize-In-Place).
• Cơ Cấu Lắp Nhanh Clamp (Tri-Clamp) Tiết Kiệm Thời Gian: Kết nối với vành cùm Clamp giúp tháo lắp gá kẹp cực kỳ nhanh chóng mà không cần dùng đến dụng cụ cờ-lê mỏ-lết phức tạp.
• Đầu Đuôi Chuột Gờ Khía Giữ Ống Mềm Chắc Chắn: Thiết kế các đường gờ khía dọc thân đuôi chuột giúp luồn chặt vào lòng ống mềm dẫn chất lỏng, chống tuột ống khi áp suất tăng cao.
• Bề Mặt Đánh Bóng Đạt Chuẩn Vi Sinh (Ra < 0.8µm): Lòng ống nhẵn mịn tuyệt đối, triệt tiêu nguy cơ bám đọng cặn bẩn và ngăn ngừa vi khuẩn phát triển.
• Đổi Hướng Vuông Góc 90° Tối Ưu Không Gian: Giúp bố trí tuyến ống mềm gọn gàng, giảm hiện tượng gập gãy nếp ống trong hệ thống chiết rót.

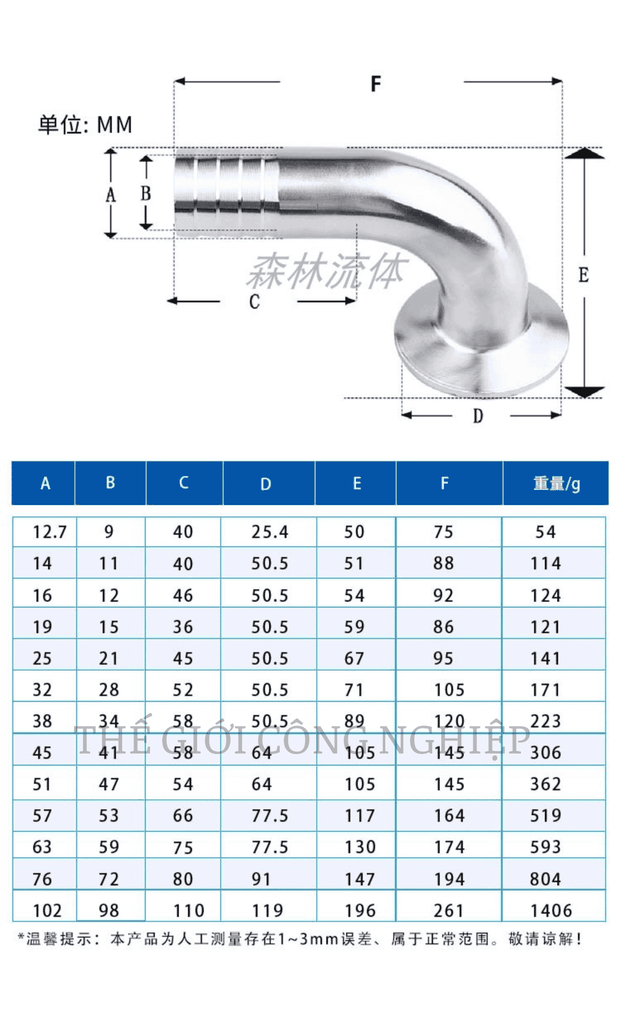

2. Thông số kỹ thuật

3. Ứng Dụng Thực Tế

• Ngành sản xuất Bia, Rượu & Nước Giải Khát: Nối ống mềm dẫn dịch đường, bia thành phẩm từ bồn lên men sang máy chiết rót.
• Ngành Chế Biến Sữa & Thực Phẩm: Truyền dẫn sữa tươi, nước hoa quả, dầu ăn trong môi trường đòi hỏi tiệt trùng CIP.
• Ngành Dược Phẩm & Công Nghệ Sinh Học: Kết nối đường ống mềm dẫn dung dịch thuốc, vắc-xin, nước cất pha tiêm.
• Hệ thống Lọc Nước Tinh Khiết RO & Hóa Chất Nhẹ: Đấu nối hệ thống phân phối nước vi sinh nhà máy.

4. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

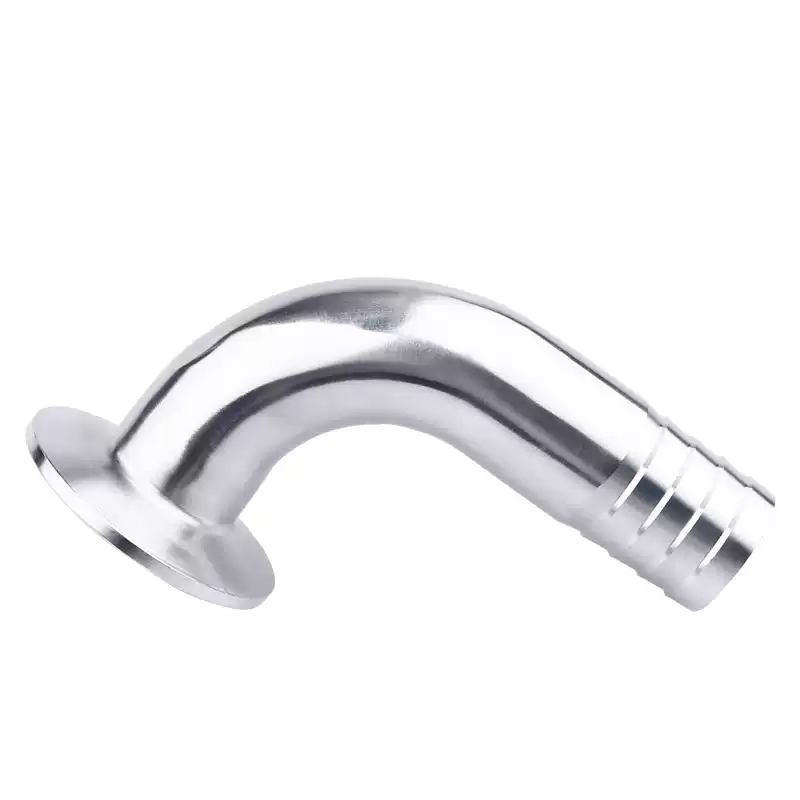

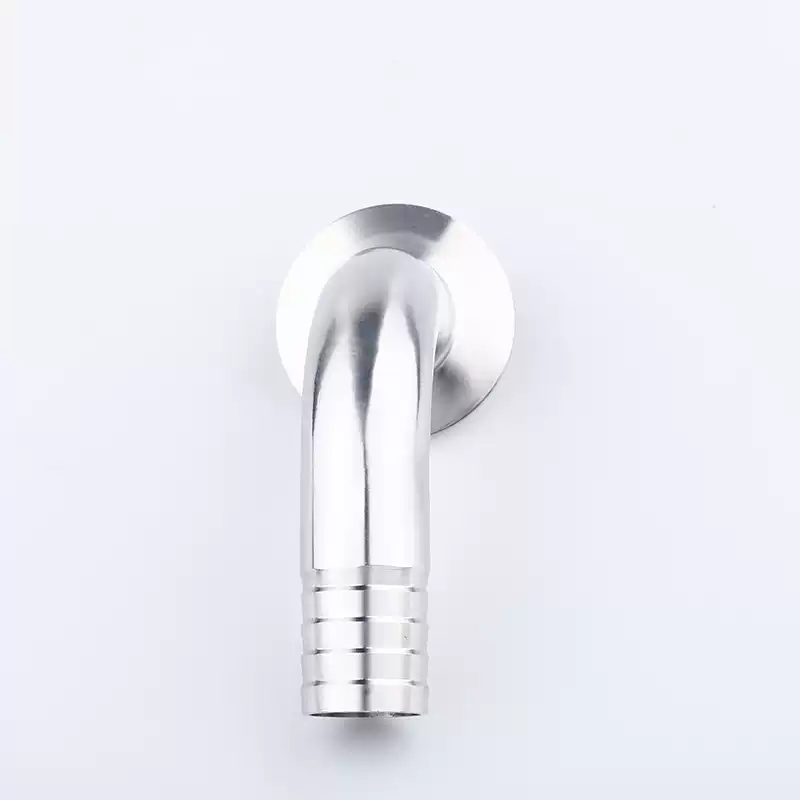

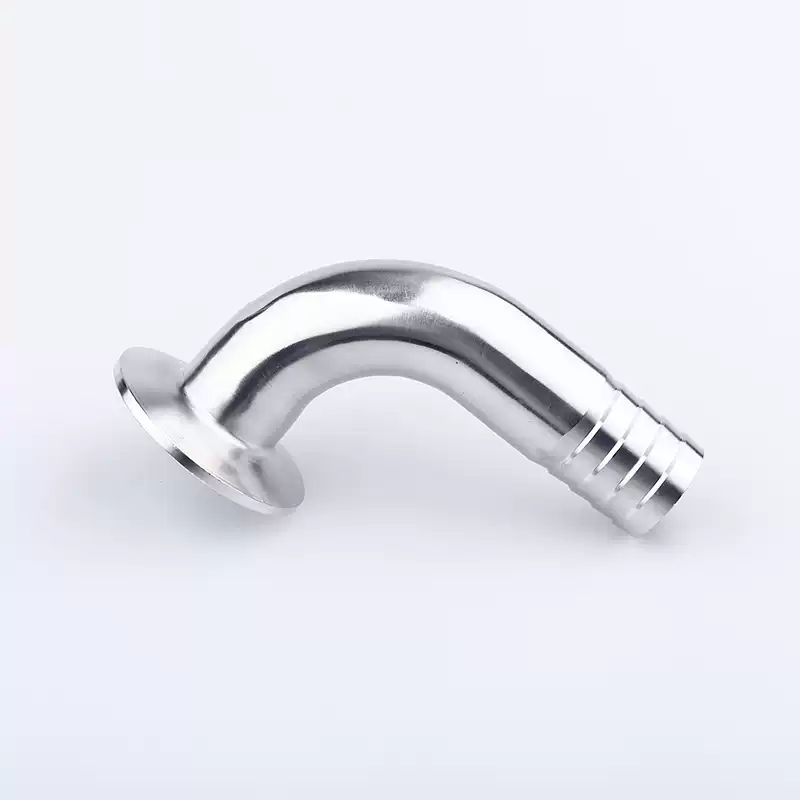

4.1. Cấu tạo cơ khí

• Đầu Vành Clamp Vi Sinh (Ferrule Flange): Vành đĩa tiêu chuẩn có rãnh đặt gioăng Silicon/PTFE để kẹp giữ bằng cùm Tri-Clamp.
• Thân Khuỷu Uốn 90° (90° Elbow Body): Đoạn ống Inox đúc/uốn cong vuông góc 90° bề mặt đánh bóng gương.
• Đầu Đuôi Chuột Nối Ống Mềm (Hose Barb): Đầu ống hình trụ có các gờ khía tròn giúp bám chặt vào lòng trong ống mềm.

4.2. Nguyên lý vận hành

Đầu vành Clamp được áp chặt vào mặt Ferrule của đường ống chính qua lớp gioăng cao su vi sinh và khóa cố định bằng cùm Clamp. Đầu đuôi chuột được luồn vào lòng ống mềm vệ sinh và siết chặt bên ngoài bằng đai siết (đai ôm). Lưu chất di chuyển qua lòng khuỷu nhẵn bóng và đổi hướng 90° an toàn không xì rò.

5. Câu Hỏi Thường Gặp

• Khớp nối khuỷu 90 độ Inox 304/316 lắp nhanh vi sinh là gì?
  Đây là phụ kiện co nối vuông góc 90° bằng inox vi sinh đánh bóng, có 1 đầu vành Clamp lắp nhanh và 1 đầu đuôi chuột nối ống mềm.
• Khi nào nên chọn chất liệu Inox 316 thay vì Inox 304 cho đường ống vệ sinh?
  Nên chọn Inox 316 khi môi trường làm việc có chứa muối, axit nhẹ, nước biển hoặc trong dây chuyền sản xuất dược phẩm khép kín đòi hỏi chống ăn mòn hóa học cao hơn Inox 304.
• Kiểu kết nối Clamp (Tri-Clamp) có ưu điểm gì so với kết nối ren hay nối hàn?
  Kết nối Clamp cho phép tháo rời toàn bộ tuyến ống để vệ sinh súc rửa lòng ống chỉ trong vài giây mà không cần cắt ống hay tháo ren gá kẹp.
• Làm thế nào để chọn đúng size đầu đuôi chuột theo đường kính trong (ID) của ống mềm?
  Kích thước đường kính ngoài (OD) của đầu đuôi chuột phải tương đương hoặc lớn hơn 0.5-1mm so với đường kính trong (ID) của ống mềm để đảm bảo độ bám kín.
