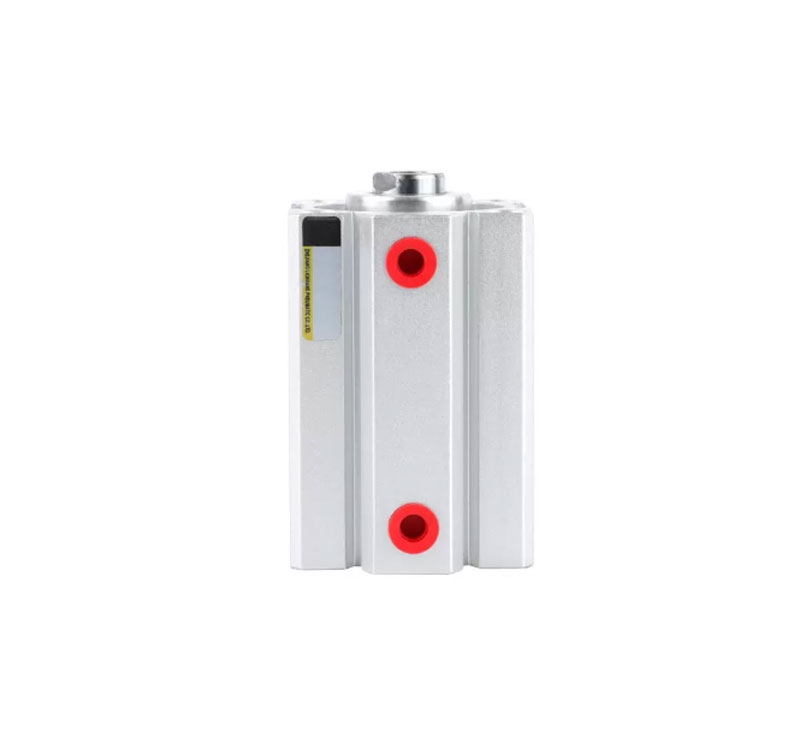

Mô tả chi tiết Xi Lanh Khí Nén Mỏng SDA/S (Có Từ) SDAS16/20/25/32/40/50/63/80/100
Xi lanh khí nén mỏng SDA/S (SDAS) là dòng xi lanh compact thân dẹt, tích hợp nam châm (có từ) giúp gắn cảm biến hành trình dễ dàng. Thiết kế tối ưu chiều dài, phù hợp lắp đặt trong không gian hạn chế nhưng vẫn đảm bảo lực đẩy và độ ổn định cao cho hệ thống tự động hóa.
Cấu tạo & thiết kế
- Thân xi lanh hợp kim nhôm, anod hóa chống ăn mòn
- Piston tích hợp nam châm, hỗ trợ cảm biến từ (reed sensor)
- Trục piston thép mạ cứng, chống mài mòn
- Phớt kín chất lượng cao, giảm rò rỉ khí
- Cổng khí tiêu chuẩn, dễ kết nối hệ thống
Đặc điểm nổi bật
- Thiết kế mỏng, tiết kiệm không gian lắp đặt
- Có từ, dễ dàng giám sát vị trí piston
- Vận hành êm, độ chính xác và độ lặp lại cao
- Chịu tải tốt, hoạt động ổn định liên tục
- Dễ lắp đặt với nhiều kiểu bắt vít linh hoạt
- Phù hợp nhiều kích thước từ Ø16 đến Ø100

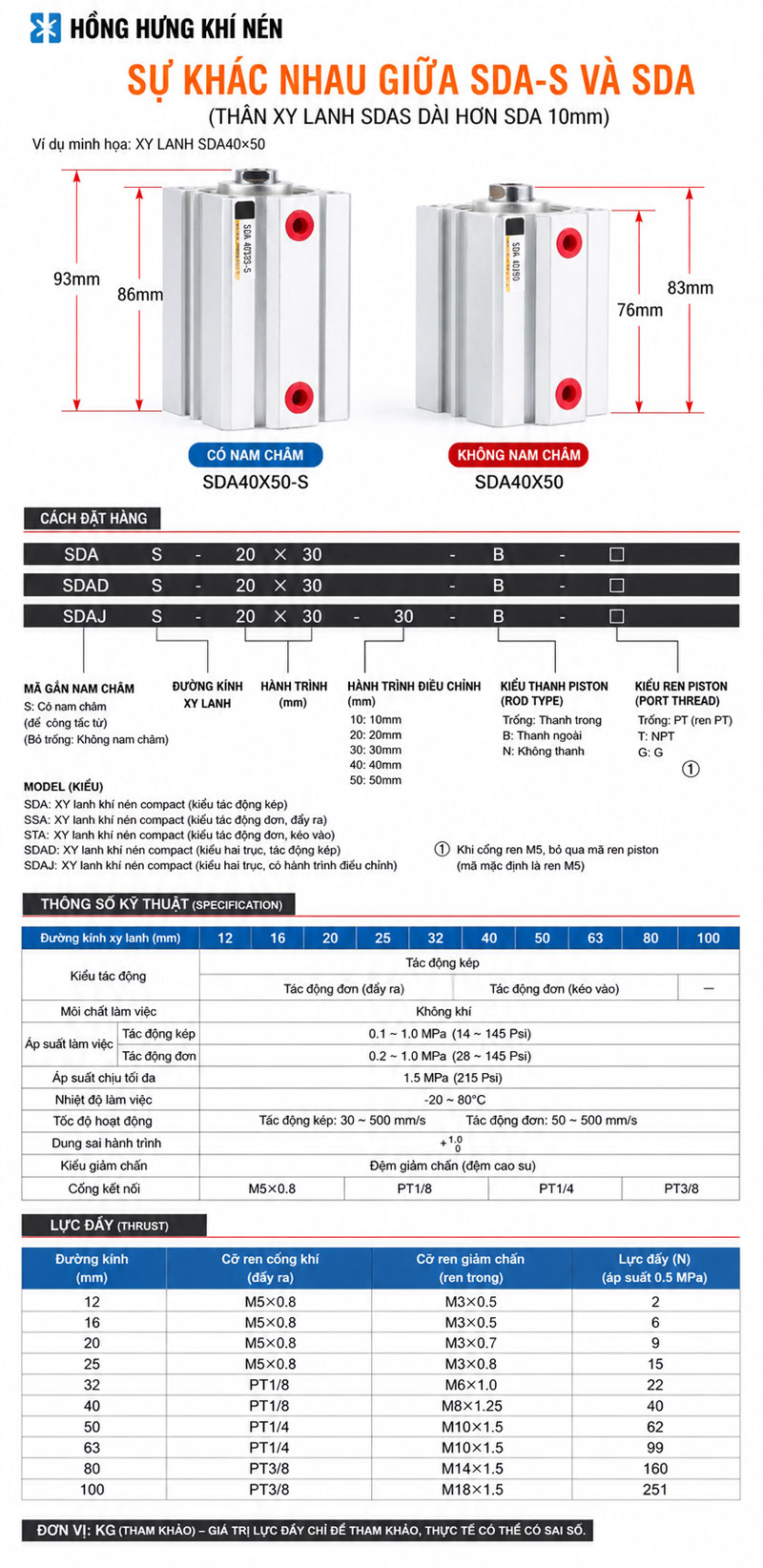

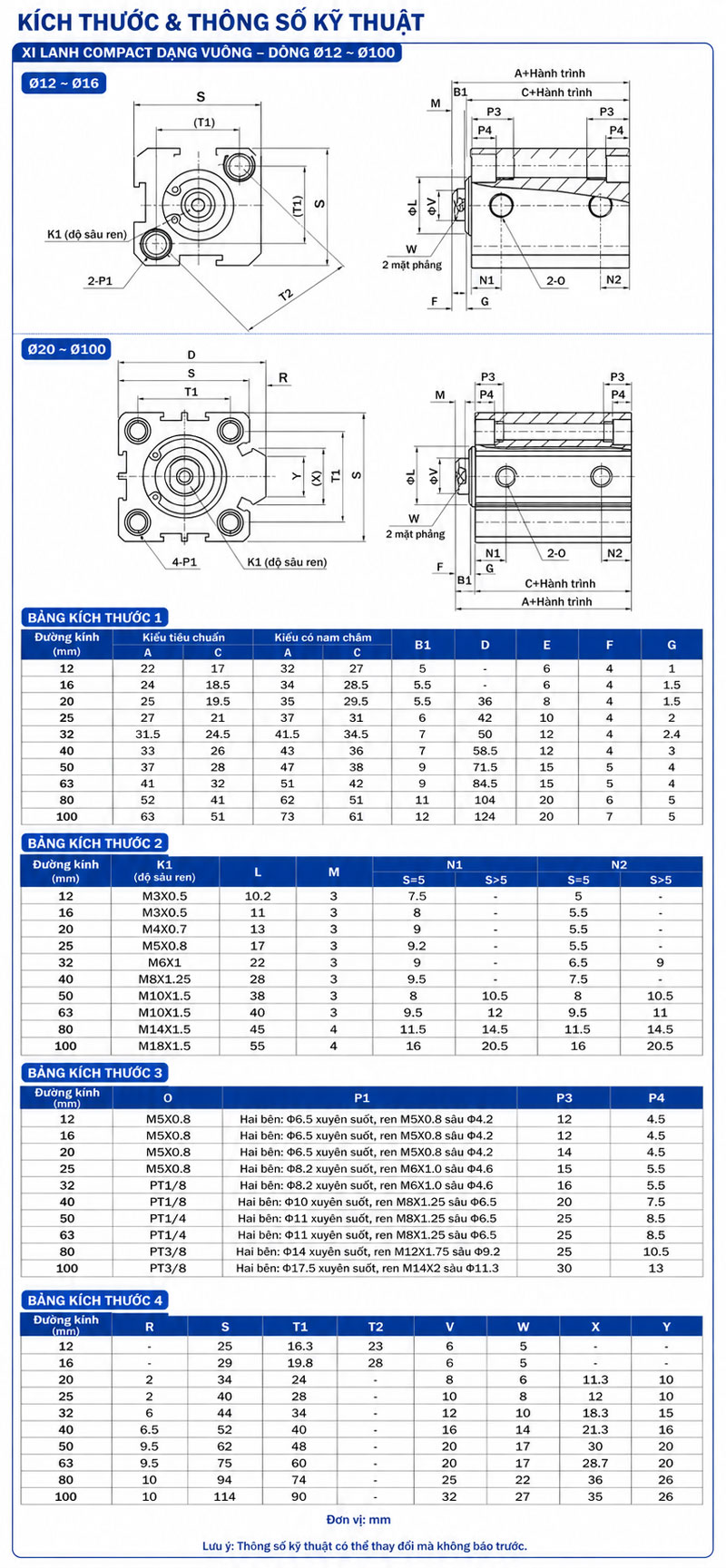

Thông số kỹ thuật
- Đường kính piston: Ø16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100mm
- Hành trình: 15 / 30 / 40 / 75 / 80mm
- Áp suất làm việc: khoảng 0.1 – 0.9 MPa
- Môi chất: khí nén sạch
- Nhiệt độ làm việc: 0 – 60°C
- Kiểu tác động: tác động kép
Ứng dụng
- Máy tự động hóa, dây chuyền lắp ráp
- Máy đóng gói, ép, kẹp chi tiết
- Thiết bị cần không gian lắp đặt nhỏ
- Hệ thống cần giám sát hành trình bằng cảm biến
Ưu điểm
Xi lanh SDA/S là giải pháp lý tưởng cho các ứng dụng cần thiết kế nhỏ gọn, có cảm biến hành trình và vận hành ổn định, giúp tối ưu không gian, nâng cao hiệu suất và độ chính xác trong sản xuất công nghiệp.
