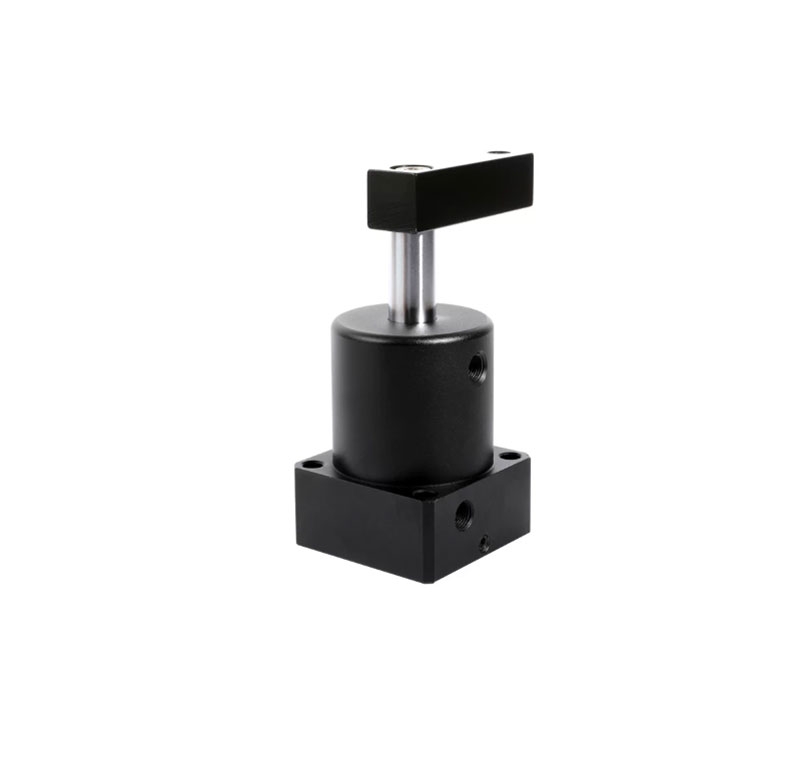

Mô tả chi tiết Xi Lanh Khí Nén Fujikura Kẹp Xoay 90° ACK32/ACK50
Xi lanh khí nén kẹp xoay 90° Fujikura ACK32/ACK50 là thiết bị kẹp – ép chuyên dụng, tích hợp cơ cấu quay và ép xuống trong cùng một chu trình. Sản phẩm được thiết kế cho các ứng dụng yêu cầu kẹp phôi nhanh, chính xác và ổn định, đặc biệt trong hệ thống tự động hóa, đồ gá và máy CNC.
Cấu tạo & nguyên lý hoạt động
- Cơ cấu xoay 90° + ép xuống: khi cấp khí, piston xoay (trái/phải) rồi thực hiện hành trình kẹp
- Thân xi lanh hợp kim nhôm cao cấp, nhẹ, cứng vững, tản nhiệt tốt
- Trục piston thép tôi cứng, chống mài mòn
- Cơ cấu dẫn hướng chính xác, hạn chế rung và lệch tâm
- Tích hợp cổng cấp khí tiêu chuẩn, dễ kết nối hệ thống
Đặc điểm nổi bật
- Kẹp phôi chắc chắn, lực ép ổn định
- Chuyển động hai giai đoạn mượt (xoay + ép), độ lặp lại cao
- Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt
- Vận hành êm, tuổi thọ cao
- Tùy chọn hướng xoay trái (L) hoặc phải (R)
- Phù hợp làm việc liên tục trong môi trường công nghiệp

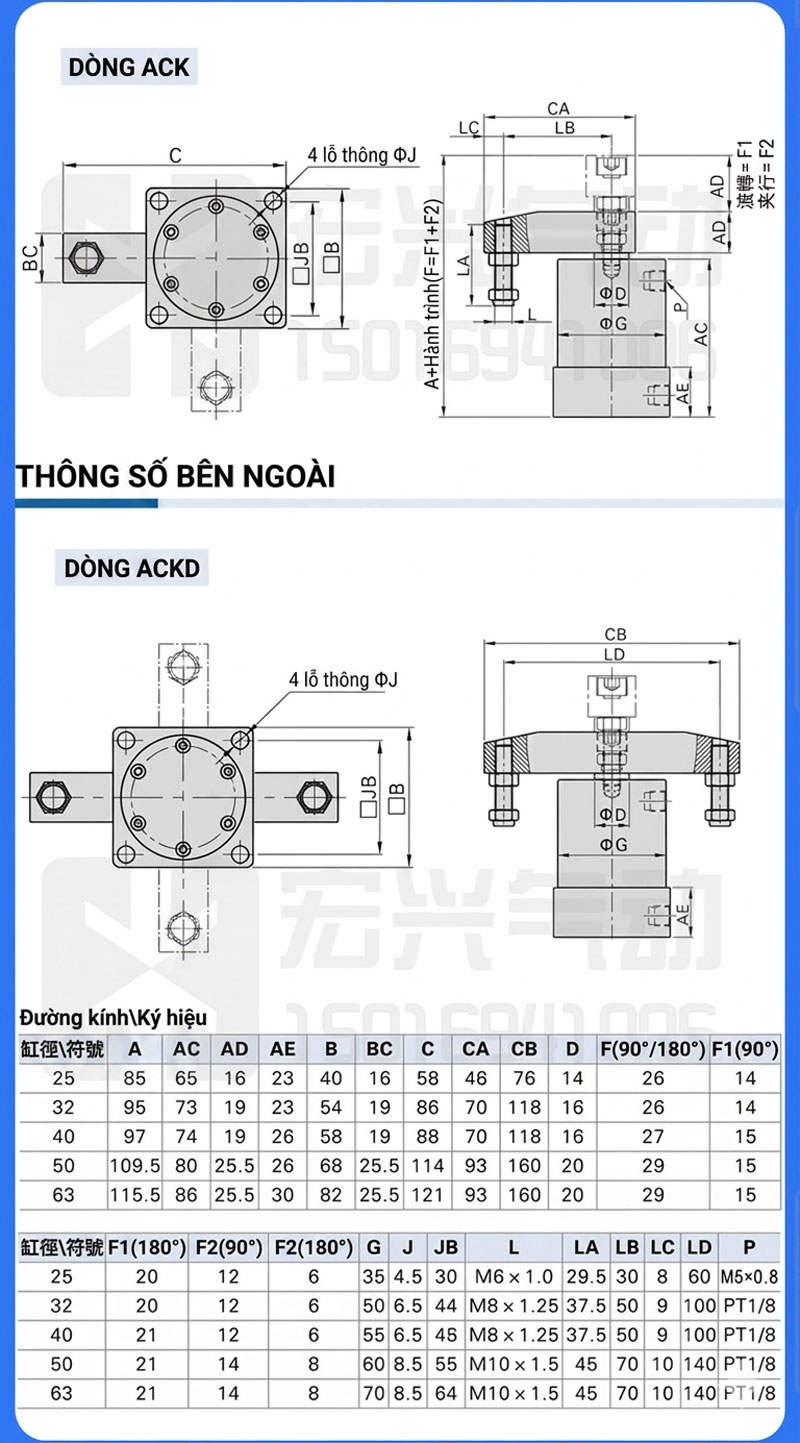

Thông số kỹ thuật
- Model: ACK32 / ACK50
- Đường kính piston: Ø32mm / Ø50mm
- Góc xoay: 90°
- Áp suất làm việc: khoảng 0.1 – 0.7 MPa
- Môi chất: khí nén sạch
- Kiểu tác động: tác động kép
Ứng dụng
- Máy CNC, đồ gá kẹp chi tiết
- Dây chuyền lắp ráp tự động
- Máy gia công kim loại, dập, hàn
- Thiết bị cần kẹp giữ nhanh và chính xác
Ưu điểm
Xi lanh Fujikura ACK32/ACK50 giúp tối ưu quá trình kẹp phôi nhờ tích hợp xoay và ép trong một thiết bị, giảm số lượng cơ cấu, tăng độ chính xác và tiết kiệm chi phí vận hành cho hệ thống tự động hóa.
