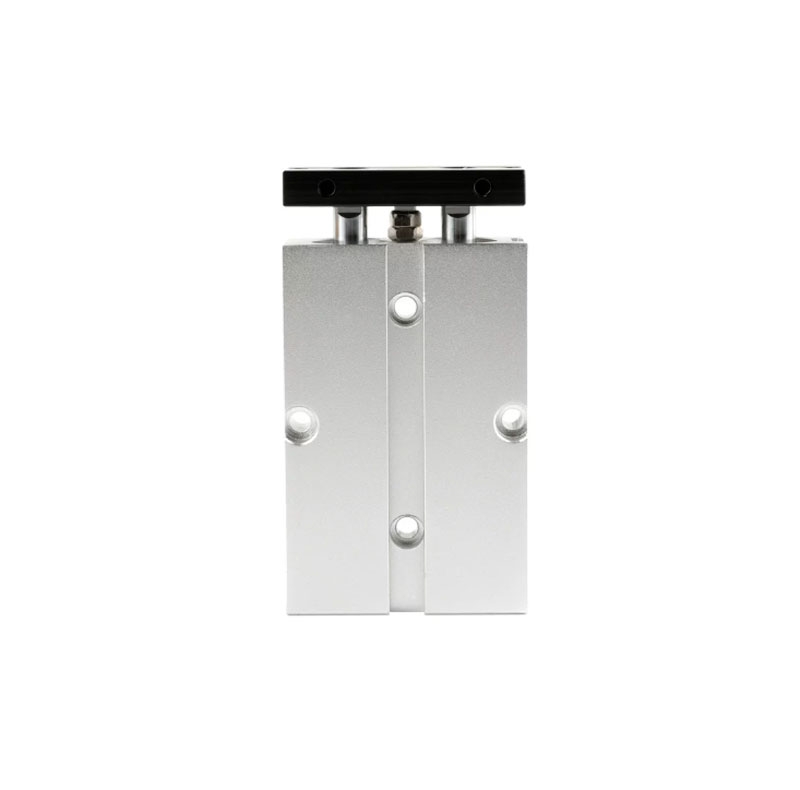

Mô tả chi tiết Xi Lanh Khí Nén 2 Trục (2 Ty) TN16/20/25/32
Xi lanh khí nén 2 trục (double rod) dòng TN là thiết bị truyền động tuyến tính có 2 ty dẫn hướng song song, giúp tăng độ cứng vững, chống xoay và đảm bảo chuyển động chính xác. Sản phẩm phù hợp cho các ứng dụng yêu cầu độ ổn định cao, tải lệch và định vị chính xác trong hệ thống tự động hóa.

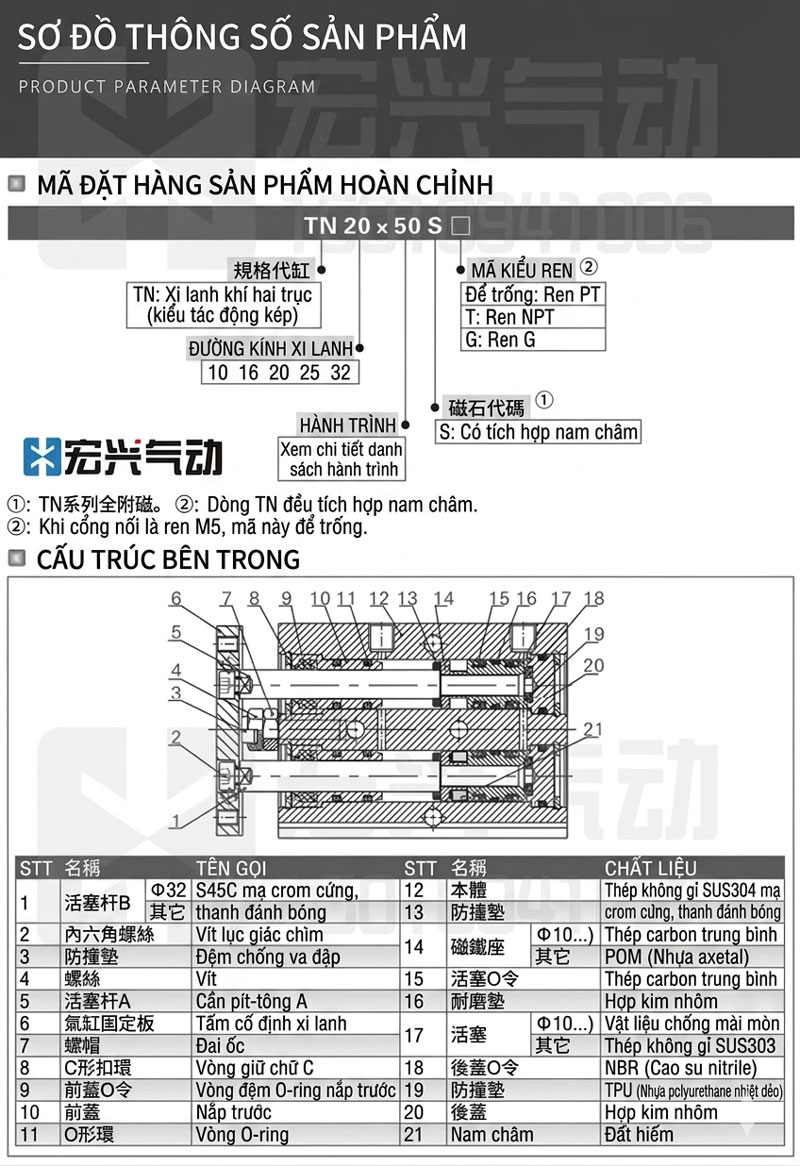

Cấu tạo & thiết kế
- Thân xi lanh hợp kim nhôm, gia công chính xác, anod hóa chống ăn mòn
- 2 ty piston song song bằng thép mạ cứng, chịu mài mòn tốt
- Tích hợp bạc dẫn hướng/bạc trượt giúp chống xoay hiệu quả
- Phớt kín chất lượng cao, hạn chế rò rỉ khí
- Cổng cấp khí tiêu chuẩn, dễ kết nối hệ thống
Đặc điểm nổi bật
- Chống xoay tuyệt đối, phù hợp tải lệch
- Độ chính xác và độ lặp lại cao
- Vận hành êm, ổn định, ít rung
- Chịu tải tốt hơn xi lanh 1 ty
- Thiết kế nhỏ gọn, dễ lắp đặt
- Nhiều lựa chọn hành trình: 10–90mm
Thông số kỹ thuật
- Đường kính piston: Ø16 / 20 / 25 / 32mm
- Hành trình: 10 / 25 / 30 / 35 / 40 / 60 / 70 / 80 / 90mm
- Áp suất làm việc: khoảng 0.1 – 0.9 MPa
- Môi chất: khí nén sạch
- Nhiệt độ làm việc: 0 – 60°C
- Kiểu tác động: tác động kép
Ứng dụng
- Máy tự động hóa, robot gắp đặt
- Hệ thống kẹp, đẩy, định vị chính xác
- Máy đóng gói, lắp ráp linh kiện
- Thiết bị cần chống xoay và chịu tải lệch
Ưu điểm
Xi lanh TN 2 trục là giải pháp tối ưu cho các hệ thống yêu cầu độ cứng cao, chống xoay và định vị chính xác, giúp nâng cao hiệu suất và độ ổn định trong vận hành công nghiệp.
