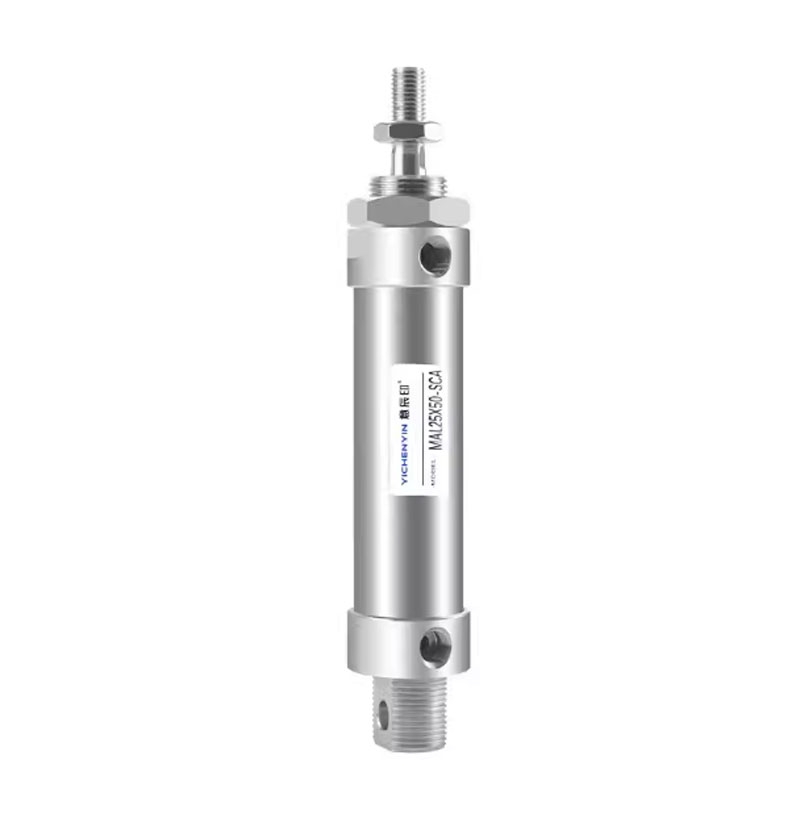

Mô tả chi tiết Xi Lanh Inox 304 MAL (16, 20, 25, 32, 40)
Xi lanh inox 304 MAL là loại xi lanh khí nén thân tròn bằng thép không gỉ (inox 304), hoạt động theo cơ chế tác động kép, dùng để chuyển đổi năng lượng khí nén thành chuyển động tịnh tiến chính xác và bền bỉ. Xi lanh MAL thường được sử dụng trong máy móc tự động hóa, thiết bị ngành thực phẩm-dược phẩm, cơ khí chính xác và các ứng dụng yêu cầu độ sạch cao hoặc môi trường ăn mòn nhẹ.
1. Cấu tạo chi tiết
1.1 Thân xi lanh
-
Chất liệu: Inox 304 không gỉ, chống ăn mòn, chịu được ẩm, hóa chất nhẹ và môi trường công nghiệp.
-
Kiểu dáng: Thân tròn, mịn, độ chính xác cao, giảm lực ma sát và tối ưu độ kín khí.
-
Ưu điểm: Bền bỉ, ít bảo trì, phù hợp môi trường ẩm hoặc có gas/ hơi.
1.2 Piston
-
Là bộ phận chuyển năng lượng khí thành lực, được bố trí gioăng kín chất lượng cao.
-
Gioăng piston đảm bảo độ kín khí tối ưu, giảm thất thoát khí và tăng hiệu suất.
-
Vật liệu gioăng có độ bền tốt, chống mài mòn.
1.3 Cần piston
-
Làm từ thép cứng hoặc inox mạ chịu lực, truyền chuyển động trơn tru.
-
Được thiết kế thẳng, chịu tải tốt, không cong vênh khi hoạt động liên tục.
1.4 Nắp đầu và nắp cuối
-
Nắp được chế tạo chắc chắn, gắn cố định vào thân xi lanh.
-
Tích hợp cổng cấp/xả khí tiện lắp đặt với phụ kiện khí nén, van điện từ.
-
Độ kín cao, không rò khí, đảm bảo hoạt động ổn định.
1.5 Cổng khí
-
Kích thước cổng tiêu chuẩn phù hợp với các ty nối, van và phụ kiện khí nén.
-
Dễ dàng lắp đặt, tháo rời trong quá trình bảo trì.
2. Nguyên lý hoạt động
Xi lanh MAL hoạt động theo tác động kép:
-
Khi khí nén được cấp vào một phía của piston, piston dịch chuyển sang phía đối diện, tạo chuyển động tịnh tiến đẩy ra.
-
Khi khí nén được cấp ở phía còn lại, piston dịch chuyển ngược lại, tạo chuyển động thu vào.
-
Chuyển động hai chiều này được điều khiển bằng hệ thống van điện từ, mang lại độ chính xác cao.

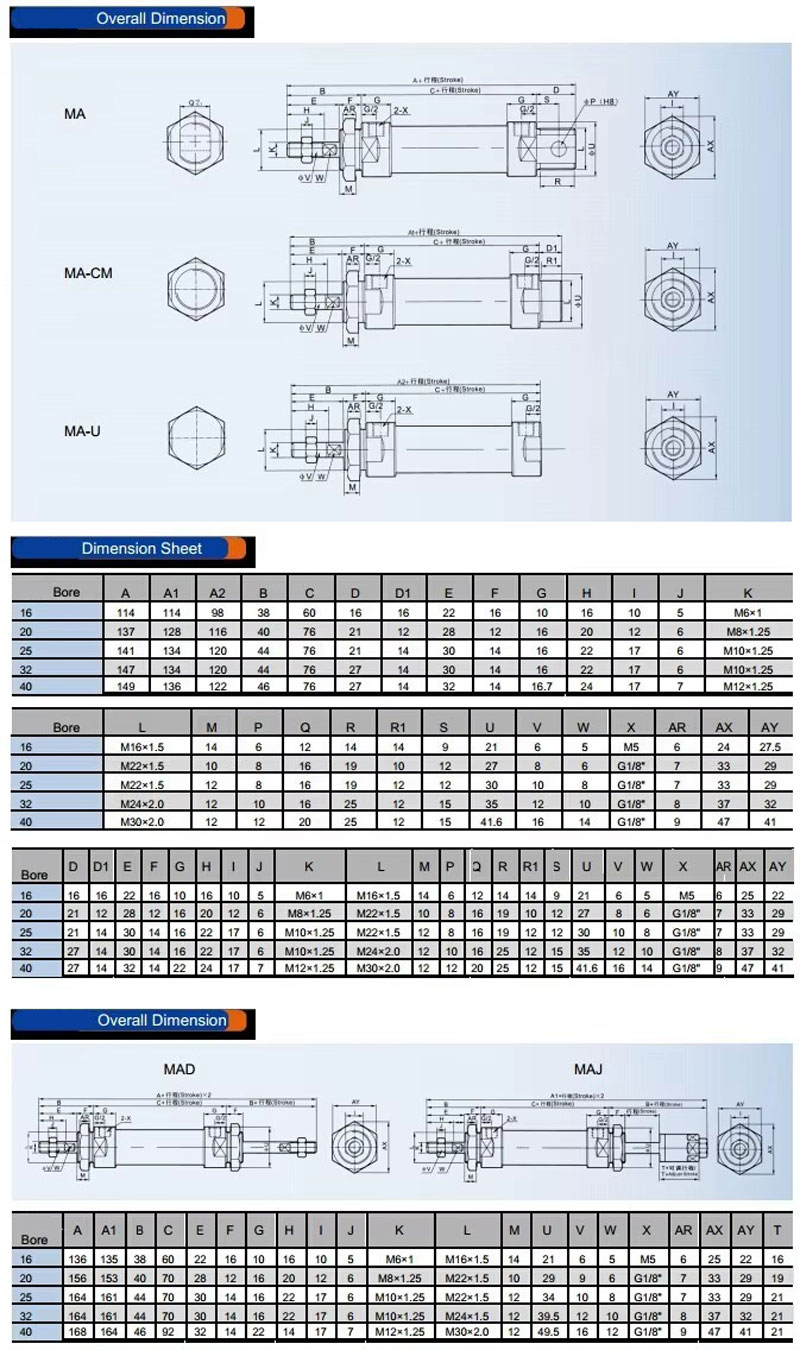

3. Thông số kỹ thuật tiêu biểu
| Thông số | Giá trị |
|---|---|
| Chất liệu thân xi lanh | Inox 304 |
| Kiểu xi lanh | Thân tròn – tác động kép |
| Đường kính piston | 16, 20, 25, 32, 40 mm |
| Hành trình piston | Tùy chọn (dài ngắn theo yêu cầu) |
| Áp suất làm việc | 0.15 – 1.0 MPa |
| Áp suất kiểm chứng | Khoảng 1.5 MPa |
| Tốc độ piston | 30 – 800 mm/s |
| Nhiệt độ hoạt động | –20°C đến +70°C |
| Môi chất | Khí nén sạch (lọc tạp chất) |
Lưu ý: Một số thông số có thể khác nhau tùy vào nhà sản xuất và mã cụ thể.
4. Đặc điểm nổi bật
✔ Vật liệu inox 304 bền bỉ: Kháng ăn mòn tốt, phù hợp môi trường ẩm ướt hoặc yêu cầu vệ sinh cao.
✔ Thiết kế nhỏ gọn: Dễ lắp đặt trong không gian hạn chế, phù hợp nhiều kiểu bố trí cơ khí.
✔ Hoạt động ổn định: Chuyển động piston trơn tru, mô men lực đều, ít rung lắc.
✔ Đa dạng kích thước: Có sẵn dải đường kính từ 16 đến 40 mm, đáp ứng nhiều yêu cầu lực và hành trình khác nhau.
✔ Ít bảo trì: Do thiết kế kín khí và vật liệu bền nên hạn chế hao mòn, tăng tuổi thọ.
✔ Ứng dụng rộng: Từ tự động hóa công nghiệp đến thiết bị chế biến thực phẩm, dược phẩm,…
5. Ứng dụng thực tế
-
Dây chuyền tự động hóa: Đẩy – kéo chi tiết, kẹp – nhả linh kiện.
-
Máy đóng gói và lắp ráp: Định vị, nạp nguyên liệu, ép – gắn chi tiết.
-
Thiết bị ngành thực phẩm / y tế: Nơi yêu cầu bề mặt sạch và dễ vệ sinh.
-
Hệ thống robot nhẹ, máy CNC nhỏ, cơ cấu đo lường tự động.
-
Các vị trí cần chuyển động tịnh tiến chính xác trong môi trường hơi ẩm hoặc ăn mòn nhẹ.
