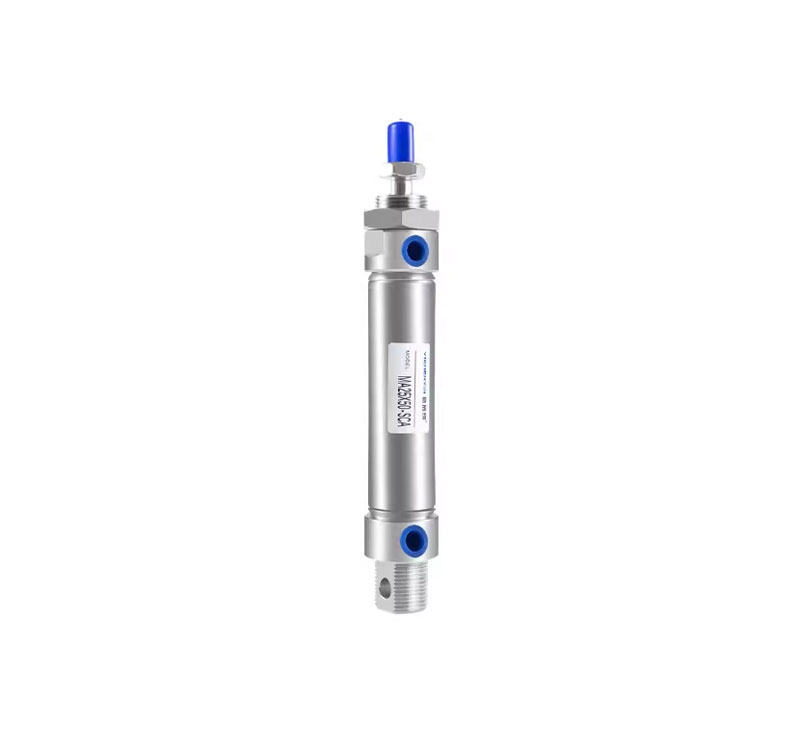

Mô tả chi tiết Xi Lanh Inox 304 MA16, MA20, MA25, MA32, MA40
Xi lanh inox 304 dòng MA (MA16, MA20, MA25, MA32, MA40) là loại xi lanh khí nén tròn, tác động kép, được sử dụng phổ biến trong các hệ thống tự động hóa, cơ khí và thiết bị công nghiệp nhẹ. Sản phẩm có thân xi lanh làm bằng inox 304 chống ăn mòn, phù hợp với môi trường ẩm, môi trường sạch hoặc yêu cầu độ bền cao.
1. Nguyên lý hoạt động
Xi lanh hoạt động bằng cách sử dụng khí nén cấp vào hai khoang của xi lanh để tạo chuyển động tịnh tiến qua lại của piston. Khi khí nén được cấp vào một đầu, piston sẽ di chuyển đẩy cần piston ra; khi cấp khí vào đầu còn lại, piston sẽ thu về, tạo chuyển động hai chiều ổn định và chính xác.
2. Cấu tạo chi tiết
-
Thân xi lanh:
Gia công từ inox 304, bề mặt nhẵn, chống gỉ sét và ăn mòn tốt, giúp tăng tuổi thọ và đảm bảo hoạt động ổn định trong thời gian dài. -
Piston:
Piston được lắp gioăng kín chất lượng cao, đảm bảo độ kín khí tốt, giảm rò rỉ và nâng cao hiệu suất truyền động. -
Cần piston:
Làm từ thép cứng mạ hoặc inox, chịu lực tốt, truyền chuyển động chính xác, chống cong vênh khi làm việc liên tục. -
Nắp đầu và nắp cuối:
Thiết kế chắc chắn, tích hợp cổng cấp khí vào/ra, đảm bảo độ kín và dễ dàng lắp đặt đường ống khí nén. -
Cổng cấp khí:
Chuẩn ren phổ biến, thuận tiện kết nối với van điện từ, ống dẫn và phụ kiện khí nén.
3. Thông số kỹ thuật tiêu biểu
| Thông số | Giá trị |
|---|---|
| Chất liệu thân | Inox 304 |
| Kiểu xi lanh | Tròn – tác động kép |
| Đường kính piston | 16, 20, 25, 32, 40 mm |
| Hành trình | Tùy chọn theo yêu cầu |
| Áp suất làm việc | 0.15 – 1.0 MPa |
| Áp suất kiểm tra | Khoảng 1.5 MPa |
| Tốc độ piston | 30 – 800 mm/s |
| Nhiệt độ làm việc | –20 đến +70°C |
| Môi chất | Khí nén sạch |
4. Đặc điểm nổi bật
-
Thân inox 304 chống ăn mòn, phù hợp môi trường ẩm, thực phẩm, dược phẩm
-
Thiết kế nhỏ gọn – tròn, dễ lắp đặt trong không gian hẹp
-
Hoạt động ổn định, chuyển động mượt, độ bền cao
-
Đa dạng đường kính piston, dễ lựa chọn theo lực đẩy yêu cầu
-
Ít bảo trì, tuổi thọ cao
5. Ứng dụng
-
Dây chuyền tự động hóa, lắp ráp, đóng gói
-
Máy móc ngành thực phẩm, y tế, dược phẩm
-
Cơ cấu đẩy, kẹp, định vị chi tiết
-
Thiết bị cơ khí nhẹ, máy CNC nhỏ, robot công nghiệp
