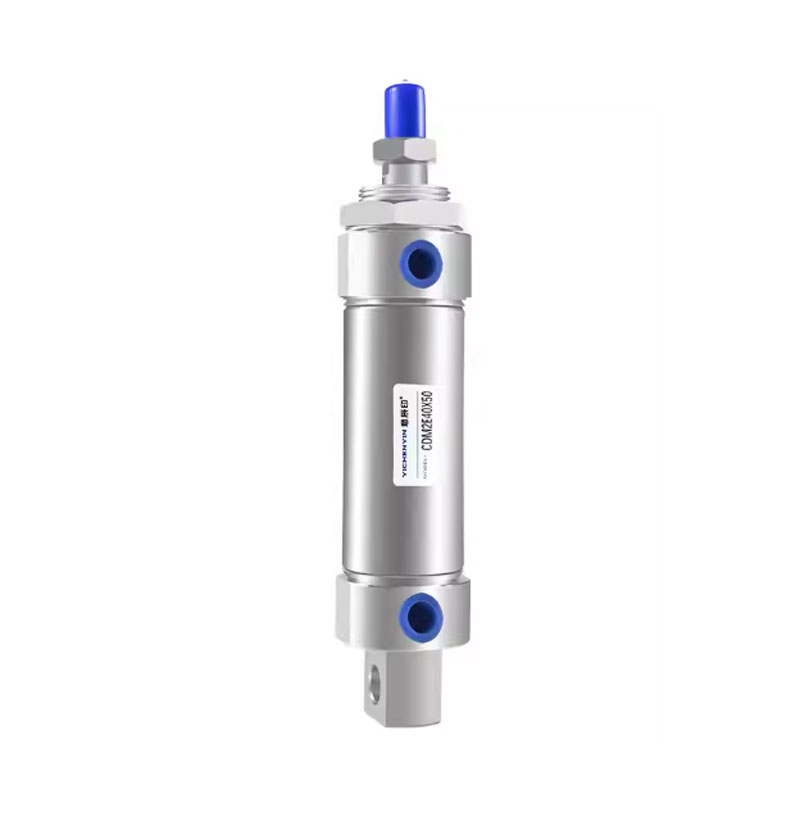

Mô tả chi tiết Xi Lanh Inox 304 CDM2E (16, 20, 25, 32, 40)
Xi lanh inox 304 CDM2E là dòng xi lanh khí nén cỡ nhỏ đến trung bình, thân bằng thép không gỉ (inox 304), được thiết kế để chuyển đổi năng lượng khí nén thành chuyển động tịnh tiến ổn định, chính xác và bền bỉ. Xi lanh phù hợp với các hệ thống tự động hóa công nghiệp, cơ khí chính xác, thiết bị ngành thực phẩm – dược phẩm và môi trường cần chống ăn mòn.
1. Cấu tạo và vật liệu
Thân xi lanh
-
Làm từ inox 304 chống ăn mòn, bề mặt nhẵn, dễ vệ sinh và chịu được môi trường ẩm, nước hoặc hơi ướt.
-
Thiết kế dạng thân tròn, độ chính xác cao, giúp piston di chuyển ổn định, hạn chế ma sát.
Piston
-
Piston tích hợp gioăng cao su chất lượng cao, đảm bảo độ kín khí tốt, tránh rò khí khi hoạt động dưới áp suất cao.
-
Gioăng có độ bền và độ đàn hồi cao, phù hợp với vận hành liên tục.
Cần piston
-
Làm từ thép cứng hoặc thép mạ chống gỉ, truyền tải lực chính xác, ít bị cong vênh trong vận hành lâu dài.
-
Diện tích cần thiết kế phù hợp với từng kích thước xi lanh, đảm bảo độ ổn định.
Nắp đầu và nắp cuối
-
Chế tạo chắc chắn, có tích hợp cổng cấp khí với ren chuẩn.
-
Bảo đảm kín khí, thuận tiện kết nối với các phụ kiện khí nén như van điện từ, ống nối, cảm biến hành trình.
Cổng khí nén
-
Cổng kết nối được gia công chuẩn ren, dễ dàng lắp đặt với van, ống và phụ kiện trong hệ thống khí nén.
2. Nguyên lý hoạt động
Xi lanh CDM2E hoạt động theo tác động kép:
-
Khi khí nén được cấp vào đầu A, piston di chuyển sang phía đầu B, tạo chuyển động tịnh tiến đẩy ra.
-
Khi khí nén được cấp vào đầu B, piston ngược lại sẽ thu vào, tạo chuyển động hai chiều.
-
Lực và tốc độ piston điều chỉnh bằng áp suất khí và van điều chỉnh khí trong hệ thống.
3. Thông số kỹ thuật tiêu biểu
| Thông số | Giá trị |
|---|---|
| Chất liệu thân | Inox 304 |
| Kiểu xi lanh | Tròn – tác động kép |
| Đường kính piston | 16, 20, 25, 32, 40 mm |
| Hành trình | Tùy chọn (theo yêu cầu ứng dụng) |
| Áp suất làm việc | 0.15 – 1.0 MPa |
| Áp suất kiểm chứng | ~1.5 MPa |
| Tốc độ piston | 30 – 800 mm/s |
| Nhiệt độ làm việc | –20°C đến +70°C |
| Môi chất | Khí nén sạch |
Lưu ý: Các thông số có thể khác nhau tùy theo nhà sản xuất và mã hàng cụ thể, nhưng phần lớn xi lanh CDM2E đều tuân theo tiêu chuẩn chung của dòng inox 304.
4. Đặc điểm nổi bật
✔ Inox 304 chống ăn mòn: Tăng độ bền và phù hợp với môi trường ẩm ướt, thực phẩm, hóa chất nhẹ.
✔ Thiết kế không gỉ – dễ vệ sinh: Phù hợp với ứng dụng yêu cầu sạch, không nhiễm bẩn.
✔ Tác động kép: Hoạt động tiến–lùi ổn định, chính xác, dễ điều chỉnh.
✔ Đa dạng kích thước: Từ 16 đến 40 mm, đáp ứng nhiều lực đẩy và nhu cầu hành trình khác nhau.
✔ Hoạt động bền bỉ: Ít cần bảo trì, vận hành với tần suất cao.
✔ Kết nối dễ dàng: Cổng ren chuẩn giúp lắp đặt nhanh với van, ống khí nén và cảm biến vị trí.
5. Ứng dụng thực tế
🔹 Tự động hóa công nghiệp: Đẩy/kéo chi tiết, kẹp, đặt vị trí trong dây chuyền.
🔹 Máy đóng gói & lắp ráp: Điều khiển chuyển động chính xác cho các cơ cấu.
🔹 Ngành thực phẩm – dược phẩm: Môi trường cần sạch, chống ăn mòn.
🔹 Thiết bị đo lường, robot nhẹ, máy CNC nhỏ.
🔹 Các ứng dụng cần chuyển động tịnh tiến chính xác và nhanh nhạy trong không gian giới hạn.
