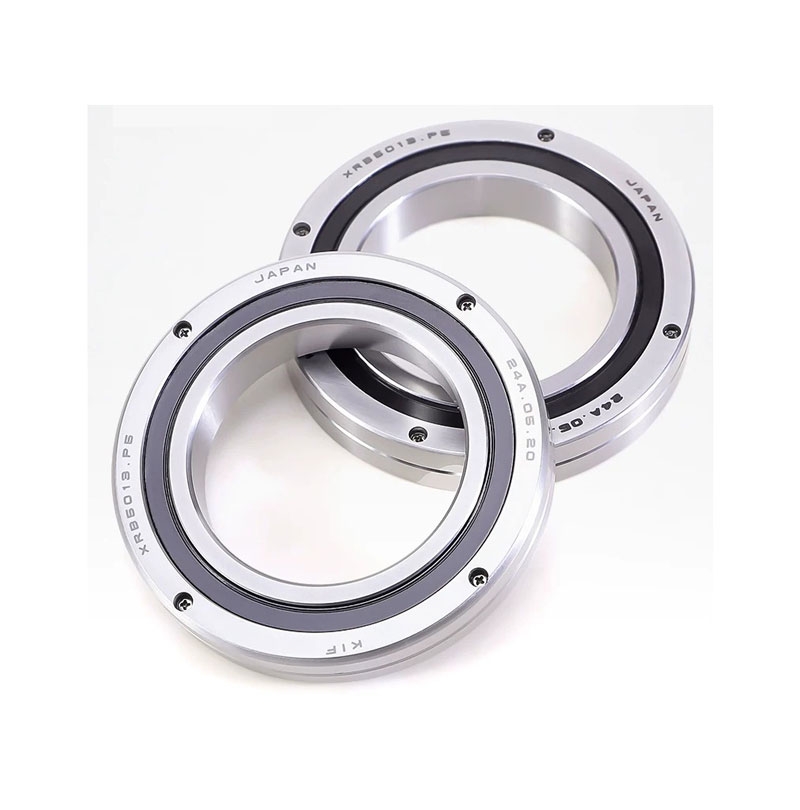

Mô tả chi tiết: Vòng Bi Con Lăn Chéo RB
Vòng bi con lăn chéo dòng RB là loại vòng bi chính xác cao, sử dụng các con lăn hình trụ được bố trí chéo vuông góc 90° xen kẽ nhau trong cùng một rãnh lăn. Nhờ cấu trúc đặc biệt này, vòng bi RB có khả năng chịu đồng thời tải hướng kính, tải dọc trục và mô-men xoắn trong một kết cấu nhỏ gọn, phù hợp cho các ứng dụng yêu cầu độ cứng và độ chính xác cao.
Cấu tạo:
- Con lăn chéo: Sắp xếp vuông góc xen kẽ giúp phân bố tải đều theo nhiều hướng
- Vòng trong & vòng ngoài: Gia công chính xác, liền khối (không tách rời như RA), tăng độ cứng tổng thể
- Vòng cách: Giữ khoảng cách giữa các con lăn, giảm ma sát và tránh kẹt
- Lỗ bôi trơn: Thiết kế sẵn giúp tra mỡ dễ dàng, tăng tuổi thọ sử dụng
- Tùy chọn phớt: Có thể thêm phớt UU để chống bụi và giữ dầu mỡ
Đặc điểm nổi bật:
- Chịu tải đa hướng (kính, trục, mô-men) trong một vòng bi duy nhất
- Độ cứng cao, độ đảo thấp, đảm bảo độ chính xác quay
- Kết cấu mỏng, tiết kiệm không gian lắp đặt
- Ma sát thấp, vận hành êm, tuổi thọ dài
- Phù hợp tốc độ quay trung bình đến cao

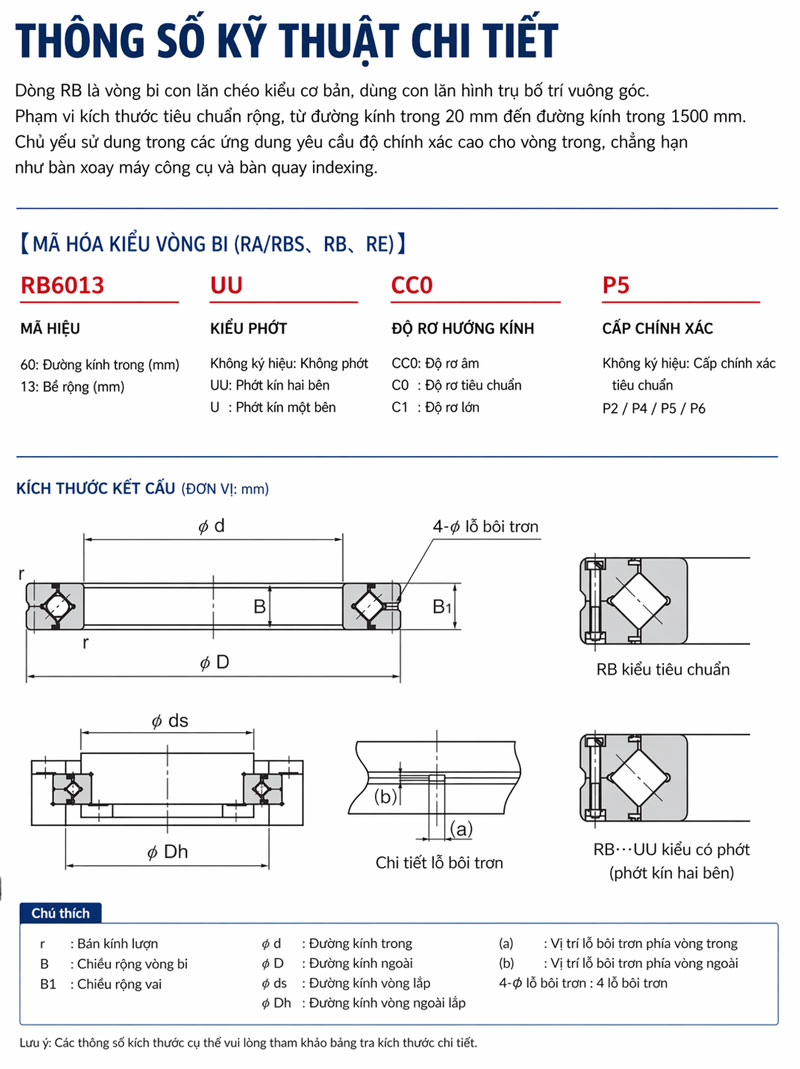

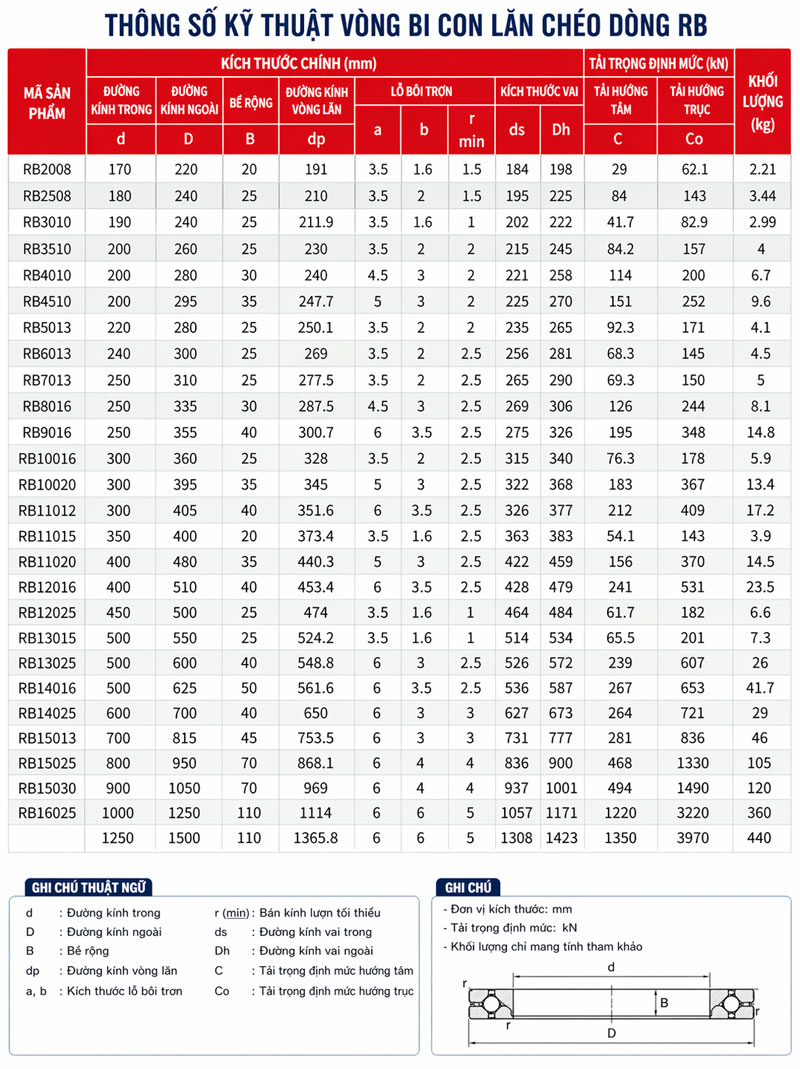

Thông số kỹ thuật:
- Dải kích thước: đường kính trong từ ~20 mm đến 1500 mm
- Kiểu: RB tiêu chuẩn, có thể tùy chọn UU (phớt kín 2 bên)
- Cấp chính xác: P0, P2, P4, P5, P6
- Độ hở: CC0 (âm), C0 (tiêu chuẩn), C1 (lớn)
- Vật liệu: thép ổ bi chịu lực, tôi cứng
Ứng dụng:
- Robot công nghiệp, khớp quay robot
- Bàn xoay, mâm xoay CNC
- Máy công cụ, máy gia công chính xác
- Thiết bị bán dẫn, thiết bị đo lường
- Cơ cấu quay cần độ cứng cao và độ chính xác lớn
