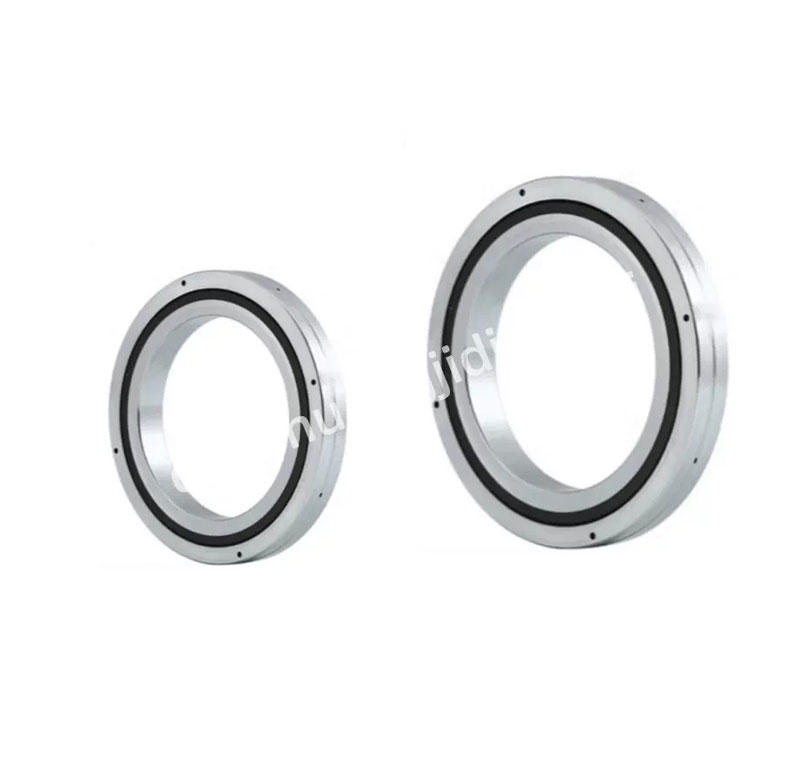

Mô tả chi tiết: Vòng Bi Con Lăn Chéo RA5008–RA12008UU
Vòng bi con lăn chéo dòng RA (RA5008–RA12008UU) là loại vòng bi mỏng, kết cấu vòng ngoài tách rời, sử dụng các con lăn hình trụ bố trí vuông góc 90° xen kẽ nhau. Thiết kế này giúp vòng bi chịu đồng thời tải hướng kính, tải dọc trục và mô-men xoắn với độ cứng cao và độ chính xác vượt trội.

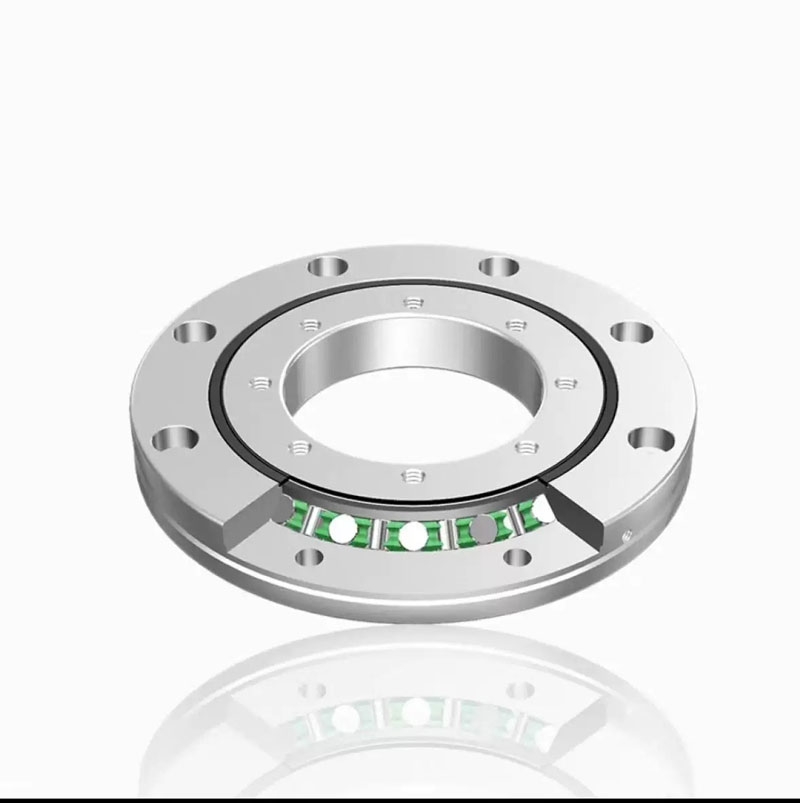

Cấu tạo:
- Con lăn chéo: Sắp xếp vuông góc xen kẽ, tối ưu phân bố tải và tăng độ ổn định khi quay.
- Vòng trong & vòng ngoài: Gia công chính xác, vòng ngoài dạng tách rời giúp lắp ráp dễ dàng.
- Vòng cách (separator): Giữ khoảng cách con lăn, giảm ma sát và chống kẹt.
- Phớt UU: Trang bị phớt cao su 2 bên chống bụi, giữ mỡ bôi trơn, tăng tuổi thọ.
- Lỗ bôi trơn: Thiết kế sẵn giúp bảo trì thuận tiện.
Đặc điểm nổi bật:
- Chịu tải đa hướng (kính, trục, mô-men) trong cùng một vòng bi
- Độ cứng cao, độ đảo thấp, phù hợp ứng dụng chính xác
- Thiết kế mỏng, tiết kiệm không gian lắp đặt
- Vận hành êm, ma sát thấp, tuổi thọ dài
- Dễ lắp đặt nhờ kết cấu vòng ngoài tách rời

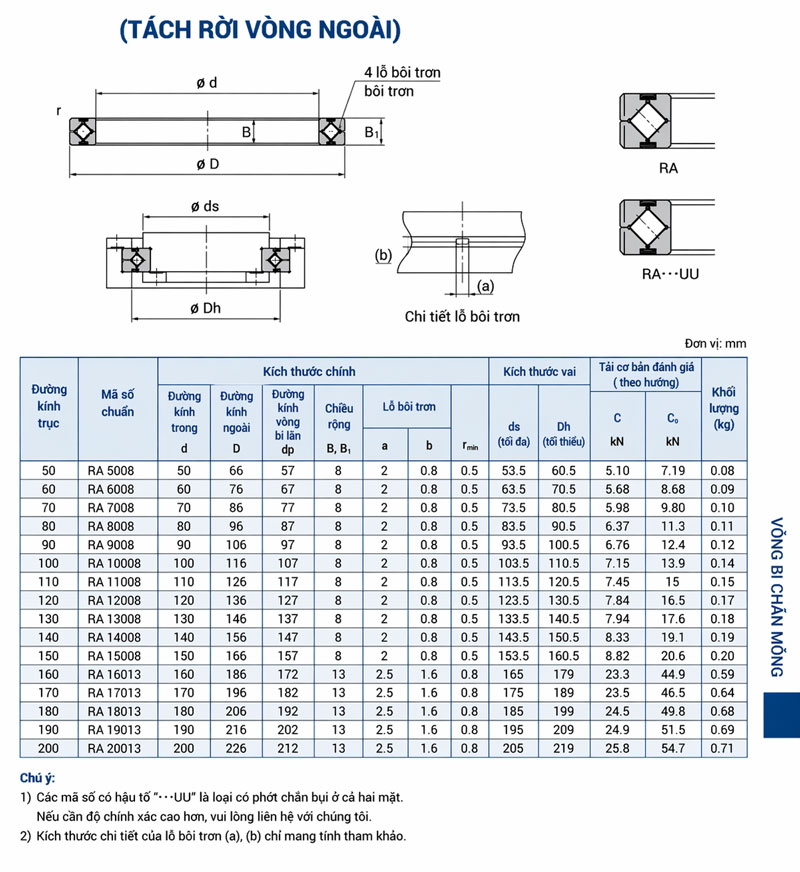

Thông số kỹ thuật:
- Model: RA5008, RA6008, RA7008, RA8008, RA9008, RA10008, RA11008, RA12008
- Đường kính trong: 50 – 120 mm
- Loại phớt: UU (2 phớt cao su)
- Kết cấu: vòng ngoài tách rời, con lăn chéo
- Tải trọng: từ trung bình đến cao (tùy model)
Ứng dụng:
- Robot công nghiệp, cánh tay robot
- Bàn xoay, mâm quay chính xác
- Máy CNC, thiết bị tự động hóa
- Thiết bị đo lường, máy bán dẫn
- Cơ cấu quay cần độ chính xác và độ cứng cao
