Vòng bi chữ thập RB 2008 2508 3010 3510 4010 4510 5013 6013 UUCC0

Giới thiệu sản phẩm

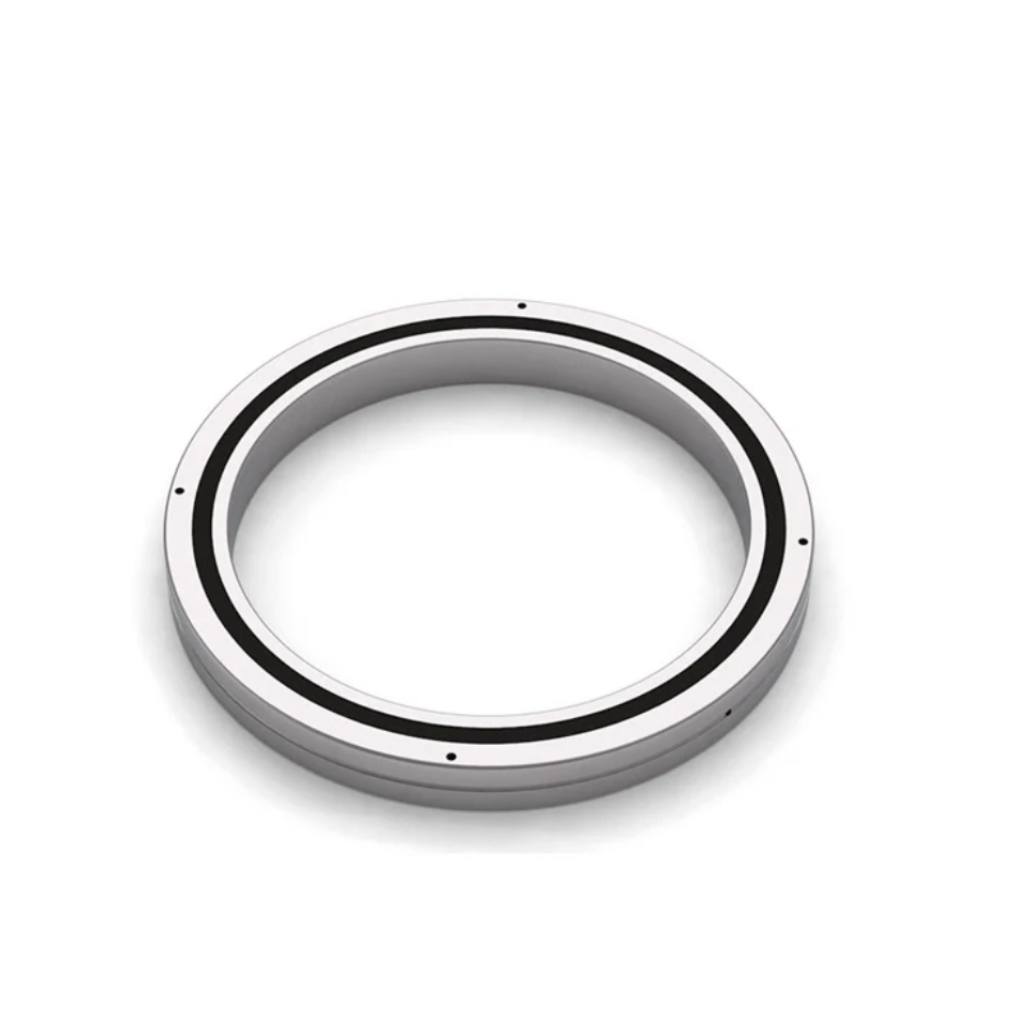

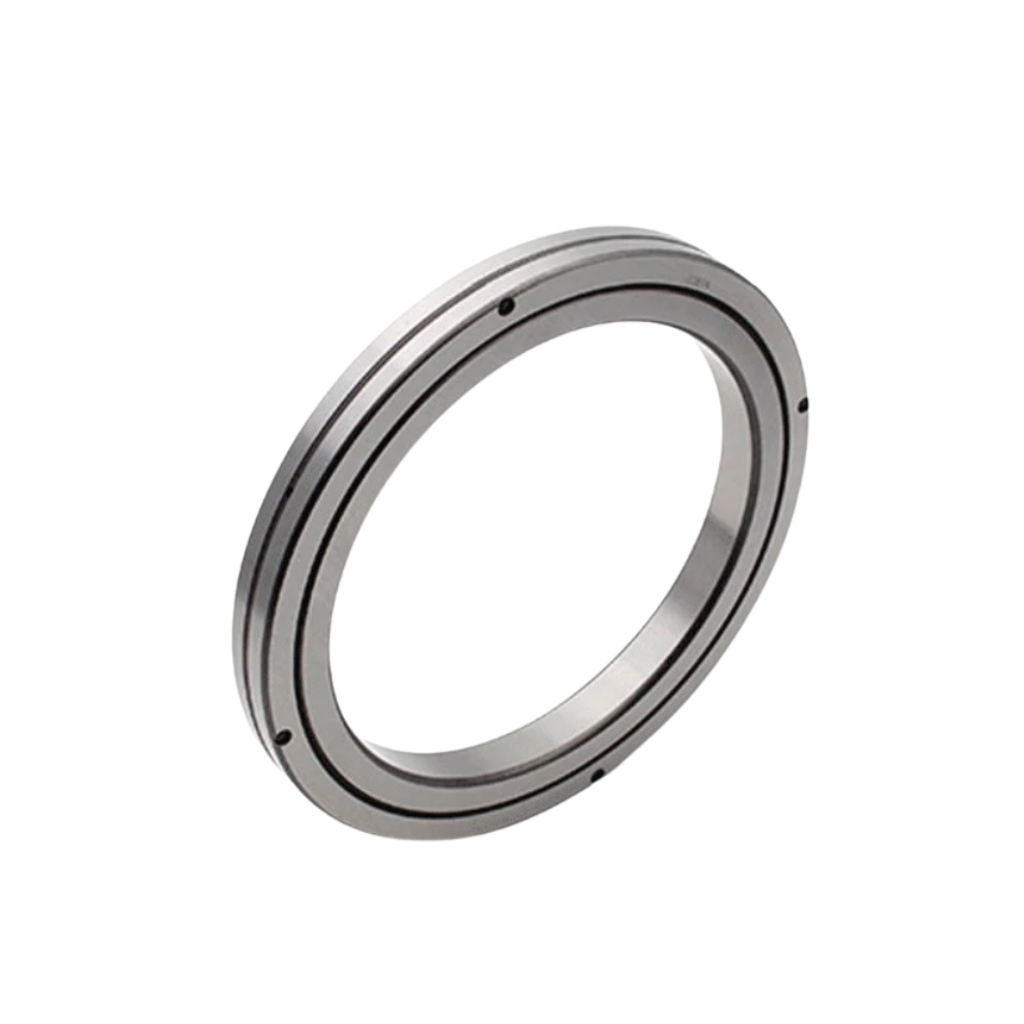

Vòng bi chữ thập RB 2008, RB 2508, RB 3010, RB 3510, RB 4010, RB 4510, RB 5013, RB 6013 UUCC0 là dòng vòng bi con lăn chéo, được thiết kế để đáp ứng các yêu cầu về độ chính xác, độ cứng vững và khả năng chịu tải theo nhiều hướng trong cùng một cụm vòng bi.

Khác với vòng bi thông thường sử dụng các phần tử lăn cùng hướng, vòng bi chữ thập bố trí các con lăn hình trụ theo hai phương vuông góc xen kẽ nhau. Cấu tạo này cho phép vòng bi đồng thời tiếp nhận tải hướng kính, tải dọc trục và tải mô men, phù hợp với các cơ cấu chuyển động chính xác.

Dòng RB thường được sử dụng trong cơ cấu quay, bàn xoay, thiết bị tự động hóa, máy công cụ, robot và các hệ thống yêu cầu chuyển động quay có độ chính xác cao.

Đặc điểm nổi bật

Thiết kế vòng bi con lăn chéo, các con lăn được bố trí xen kẽ theo hai hướng.
Có khả năng chịu tải hướng kính, tải dọc trục và tải mô men.
Độ cứng vững cao, phù hợp với cơ cấu cần hạn chế biến dạng khi chịu tải.
Kết cấu nhỏ gọn, có thể bố trí trong những cơ cấu yêu cầu tiết kiệm không gian.
Hỗ trợ chuyển động quay ổn định và độ chính xác cao.
Phù hợp với các thiết bị tự động hóa và cơ cấu chuyển động chính xác.

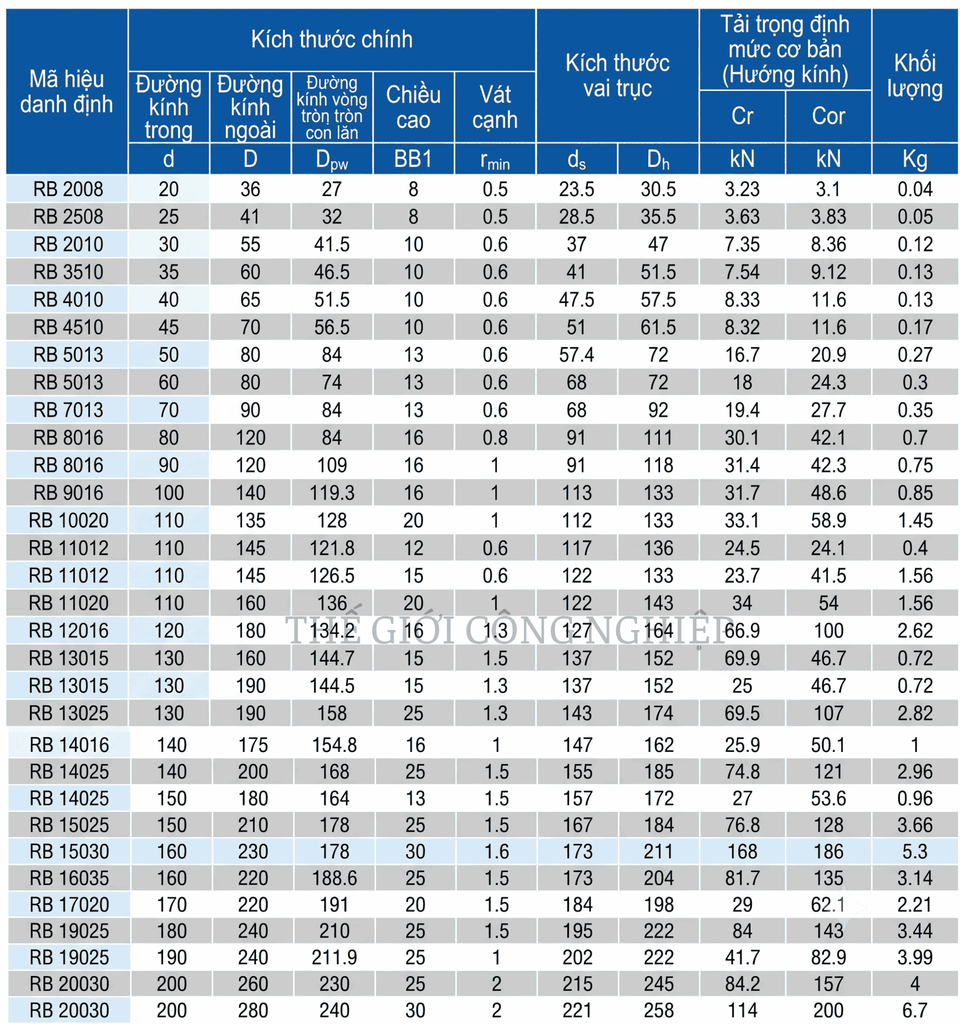

Có nhiều kích thước lựa chọn từ RB2008 đến RB6013.
Ký hiệu UUCC0 được giữ nguyên theo cấu hình/mã sản phẩm mà khách hàng yêu cầu.

Cấu tạo

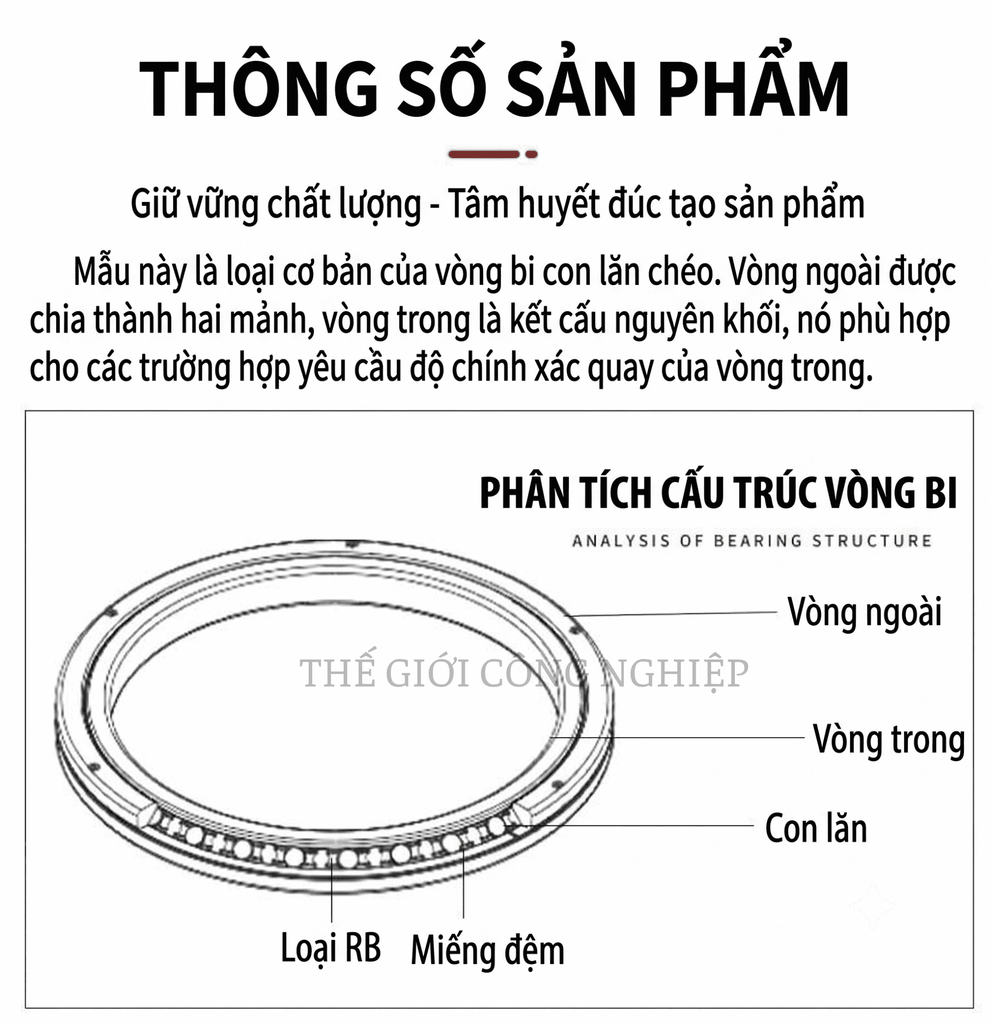

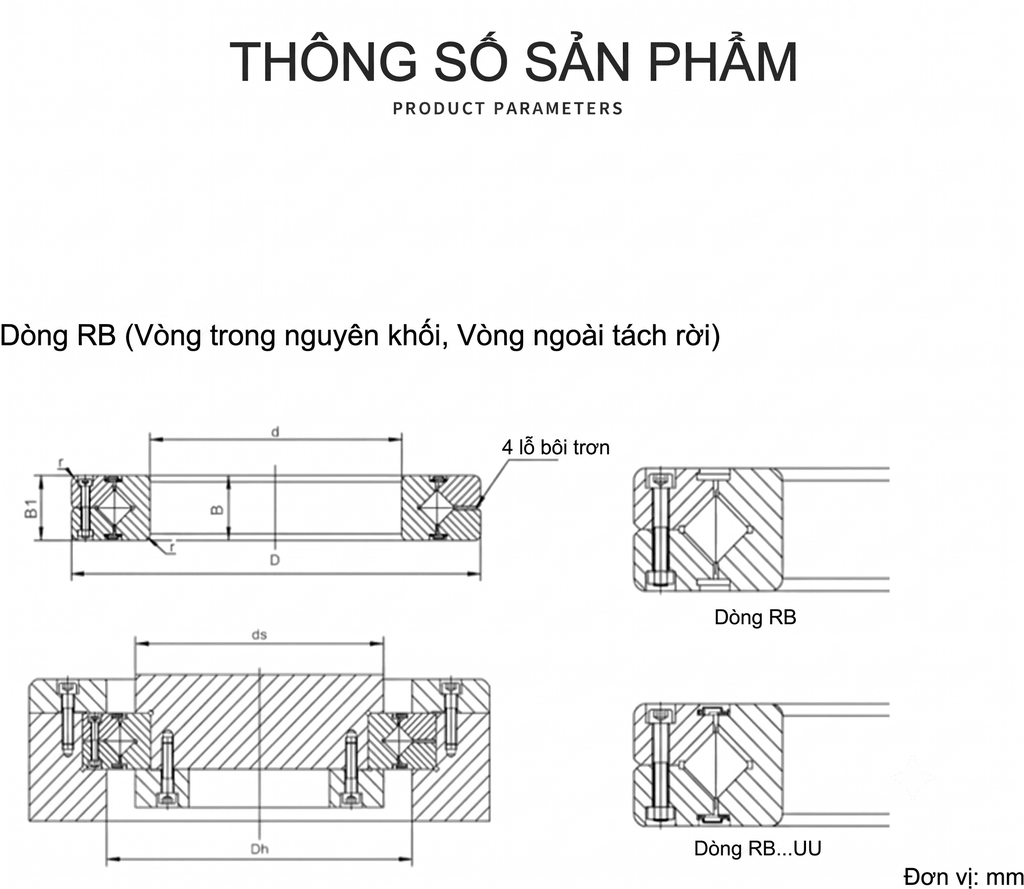

Vòng bi chữ thập RB gồm các bộ phận chính như vòng trong, vòng ngoài, các con lăn hình trụ và cơ cấu giữ con lăn.

Điểm đặc trưng của sản phẩm là các con lăn được bố trí xen kẽ theo hai hướng vuông góc. Một con lăn chịu tải theo một phương, con lăn kế tiếp được bố trí theo phương vuông góc. Nhờ cách sắp xếp này, vòng bi có thể tiếp nhận tải tác động theo nhiều hướng trong một kết cấu tương đối nhỏ gọn.

Nguyên lý hoạt động

Khi vòng trong hoặc vòng ngoài quay, các con lăn hình trụ lăn trên đường lăn của vòng bi. Do các con lăn được bố trí xen kẽ theo hai phương vuông góc, lực tác động lên vòng bi được phân bổ theo nhiều hướng.

Nhờ cấu tạo con lăn chéo, vòng bi có khả năng đồng thời chịu tải hướng kính, tải dọc trục theo cả hai chiều và mô men tác động lên trục quay. Điều này giúp vòng bi phù hợp với các cơ cấu cần độ cứng vững và độ chính xác quay cao.
