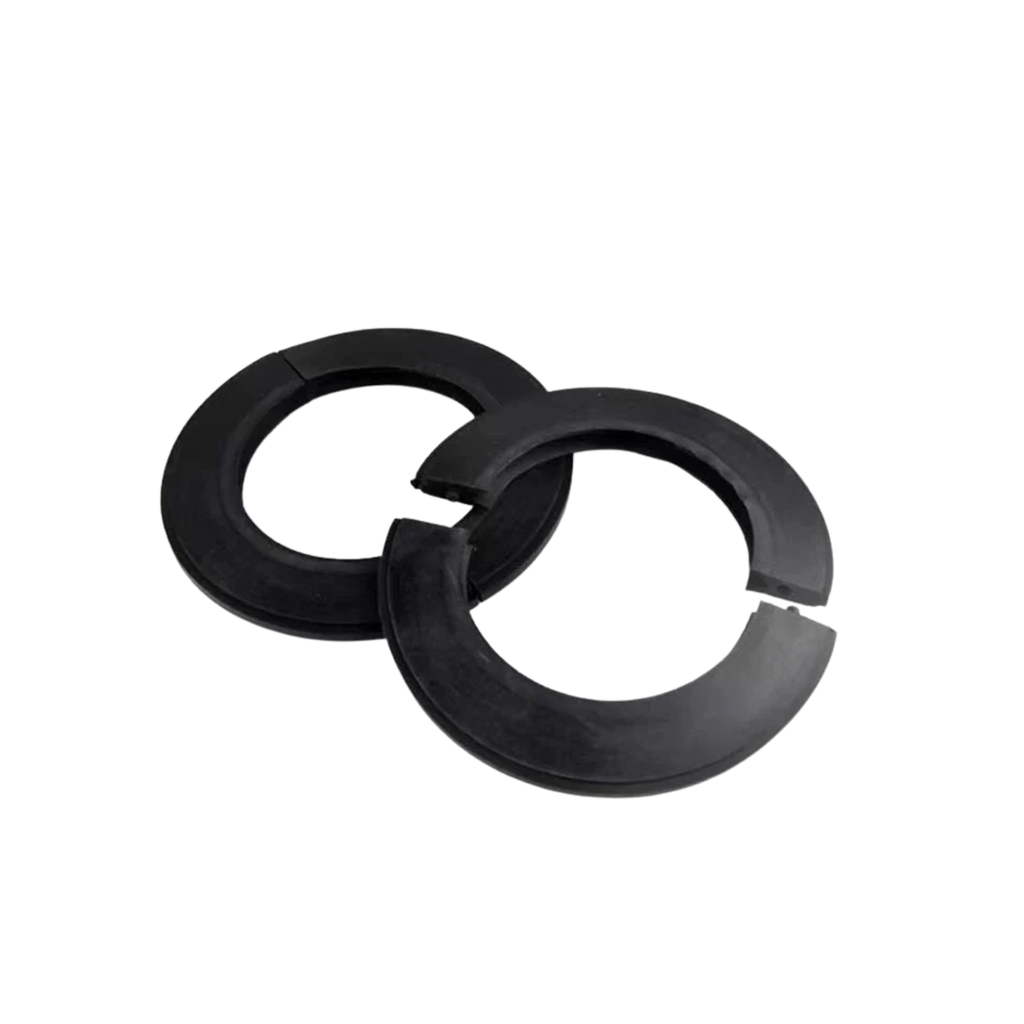

Phớt Chặn Dầu Vòng Bi SKF TSN526/528/530/532 G

Phớt chặn dầu vòng bi SKF TSN526/528/530/532 G (còn gọi là phớt chặn dầu gối đỡ SKF TSN 526 528 530 532 G / vòng phớt làm kín gối ổ lăn SNL SNH) là phụ kiện làm kín chuyên dụng lắp trong các cụm gối đỡ vòng bi SKF hai nửa (dòng SNL 526, SNL 528, SNL 530, SNL 532 và SNH series). Sản phẩm có chức năng ngăn ngừa thất thoát mỡ/dầu bôi trơn ra bên ngoài, đồng thời chặn bụi bẩn, tạp chất và hơi ẩm xâm nhập vào khoang ổ lăn, giúp bảo vệ vòng bi vận hành êm ái, kéo dài tuổi thọ cụm gối đỡ trong hệ thống truyền động cơ khí B2B. Dải đường kính trục đa dạng từ 115mm (TSN 526 G), 125mm (TSN 528 G), 135mm (TSN 530 G) đến 140mm (TSN 532 G) đáp ứng nhu cầu thay thế, bảo trì gối đỡ công nghiệp tải trọng nặng.

1. Ưu điểm nổi bật

• Thương Hiệu SKF Chuẩn Kỹ Thuật: Thiết kế kích thước và biên dạng làm kín khớp tuyệt đối với catalogue gối đỡ SKF SNL/SNH, dễ dàng tra cứu và đối chiếu mã phụ kiện.
• Hiệu Quả Giữ Mỡ Bôi Trơn & Hạn Chế Rò Rỉ: Ngăn chặn dầu mỡ bôi trơn bị văng hoặc chảy thất thoát ra ngoài khi trục quay liên tục ở tốc độ cao.
• Chống Bụi Bẩn & Môi Trường Bột Ăn Mòn Xâm Nhập: Ngăn hạt bụi cơ khí, nước và tạp chất lỏng lọt vào ổ lăn, bảo vệ bề mặt con lăn và rãnh bệ đỡ.
• Vật Liệu Cao Su NBR / Polyurethane Bền Bỉ: Chịu nhiệt độ vận hành tiêu chuẩn, kháng dầu khoáng, chống mài mòn ma sát trên cổ trục quay.
• Lắp Đặt & Thay Thế Nhanh Dễ Dàng: Lắp vừa vặn vào rãnh gối đỡ hai nửa hai bên mà không cần tháo toàn bộ cụm chân đế gối đỡ.

2. Thông số kỹ thuật chi tiết

Bảng thông số kỹ thuật phớt TSN Series G

3. Cấu tạo & nguyên lý hoạt động

3.1. Cấu tạo cơ khí

1. Môi Làm Kín Kép (Double Lip): Môi trong tiếp xúc sát bề mặt trục quay để giữ mỡ bôi trơn, môi ngoài gạt bụi bẩn.
2. Thân Phớt Đàn Hồi: Làm bằng cao su NBR / Polyurethane có khả năng đàn hồi co giãn vừa vặn rãnh gối đỡ Dc.
3. Mặt Bề Mặt Tiếp Xúc Cổ Trục: Được thiết kế tối ưu hệ số ma sát lăn để tránh gây mài mòn vết hằn sâu trên cổ trục thép.

3.2. Nguyên lý vận hành

Khi được gài vào rãnh Dc của hai nửa gối đỡ SNL/SNH và siết nắp gối, phớt ôm khít lấy đường kính cổ trục d. Khi trục quay, môi phớt miết nhẹ lên bề mặt trục tạo thành màng dầu mỏng phân cách, ngăn chặn ma sát khô, giữ kín chất bôi trơn bên trong khoang gối đỡ và ngăn dị vật từ bên ngoài lọt vào.

4. Ứng dụng thực tế

• Cụm Gối Đỡ Vòng Bi Băng Tải Nặng: Lắp đặt trong hệ thống quả lô băng tải khai thác khoáng sản, xi măng, than đá.
• Hệ Thống Trục Quay Máy Nghiền & Máy Ép: Chống bụi bẩn cực tốt cho các cụm gối đỡ máy nghiền đá, máy chế biến gỗ.
• Quạt Công Nghiệp & Động Cơ Tải Lớn: Giữ mỡ bôi trơn cho gối đỡ quạt hút khí thải, cụm truyền động máy nén.
• Bảo Trì & Thay Thế Phớt Định Kỳ: Sử dụng trong công tác bảo dưỡng nhà máy định kỳ để thay phớt bị lão hóa, xơ cứng.

5. Câu hỏi thường gặp

• Phớt chặn dầu SKF TSN526/528/530/532 G lắp cho dòng gối đỡ nào?
  Phớt lắp chuẩn cho các dòng gối đỡ SKF hai nửa loại SNL 526, SNL 528, SNL 530, SNL 532 và SNH series tương ứng.
• Đường kính trục của các mã TSN526G, 528G, 530G, 532G là bao nhiêu mm?
  TSN 526 G dùng cho trục 115mm; TSN 528 G dùng cho trục 125mm; TSN 530 G dùng cho trục 135mm; TSN 532 G dùng cho trục 140mm.
• Vật liệu cấu tạo của phớt TSN Series G là gì?
  Được làm từ cao su tổng hợp NBR (Nitrile Rubber) hoặc Polyurethane chịu dầu mỡ và chống mài mòn tốt.
