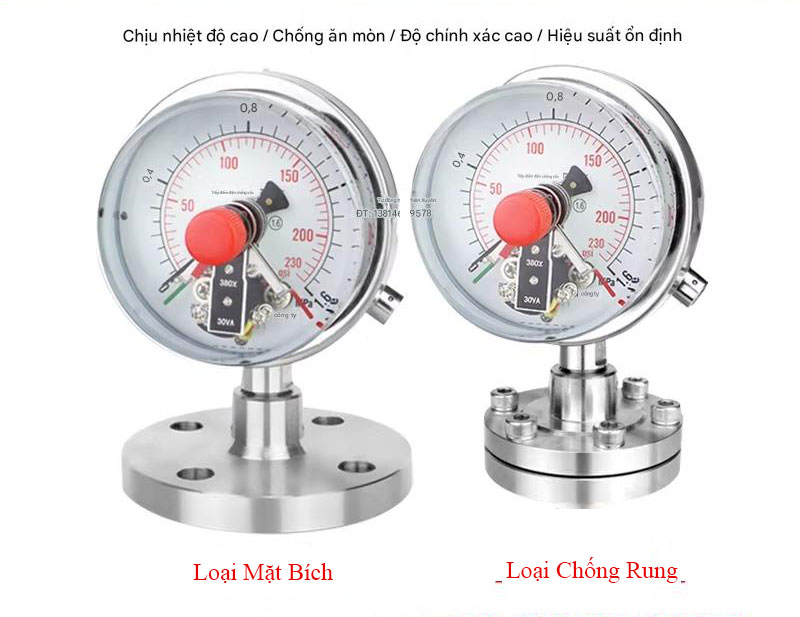

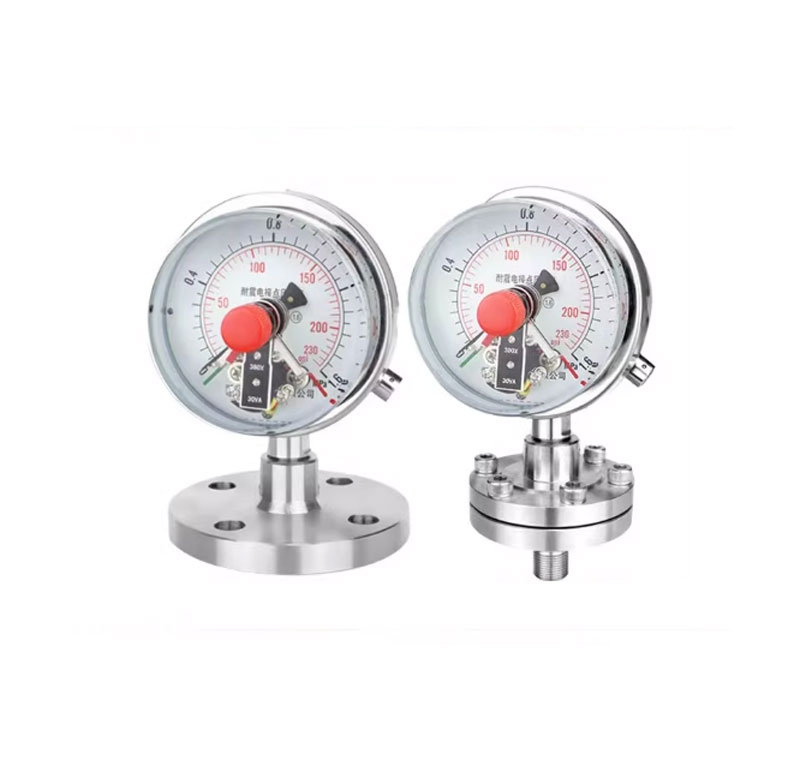

Đồng Hồ Áp Suất Điện Tiếp Điểm Màng Ngăn Inox YTPN-100 – PYXHN22

🧰 Mô Tả Chi Tiết – Đồng Hồ Áp Suất Điện Tiếp Điểm Màng Ngăn Inox YTPN‑100 – PYXHN22

1. Tổng Quan Sản Phẩm

Đây là đồng hồ đo áp suất dạng màng ngăn với tiếp điểm điện được thiết kế để vừa hiển thị trực tiếp áp suất, vừa kết nối tín hiệu điện cho hệ thống điều khiển và cảnh báo tự động trong các ứng dụng công nghiệp.

2. Cấu Tạo & Chất Liệu Chính

• Thân và vỏ: Thép không gỉ (Inox), đảm bảo chống ăn mòn, chịu môi trường khắc nghiệt và dễ dàng vệ sinh.

• Màng ngăn: Inox chịu lực, tiếp xúc trực tiếp với môi chất, bảo vệ bộ phận cảm biến bên trong khỏi ăn mòn hoặc tắc nghẽn.

• Bộ phận tiếp điểm điện: Cơ cấu tiếp điểm điện được gắn kèm với cơ cấu đo áp suất, đưa ra tín hiệu đóng/ngắt (contact switch) khi áp suất đạt đến ngưỡng đặt trước.

• Mặt số & kim chỉ thị: Mặt đồng hồ analog hiển thị áp suất bằng kim quay, dễ đọc với thang đo rõ ràng.

3. Nguyên Lý Hoạt Động

Đồng hồ sử dụng màng ngăn làm phần tử cảm biến chính. Khi áp suất trong hệ thống tăng hoặc giảm, lực tác động lên màng ngăn làm dịch chuyển cơ cấu cơ khí → kim chỉ thị trên mặt đồng hồ di chuyển → tín hiệu ngưỡng tiếp điểm điện thay đổi trạng thái để điều khiển thiết bị ngoài (ví dụ: bơm, van, cảnh báo).

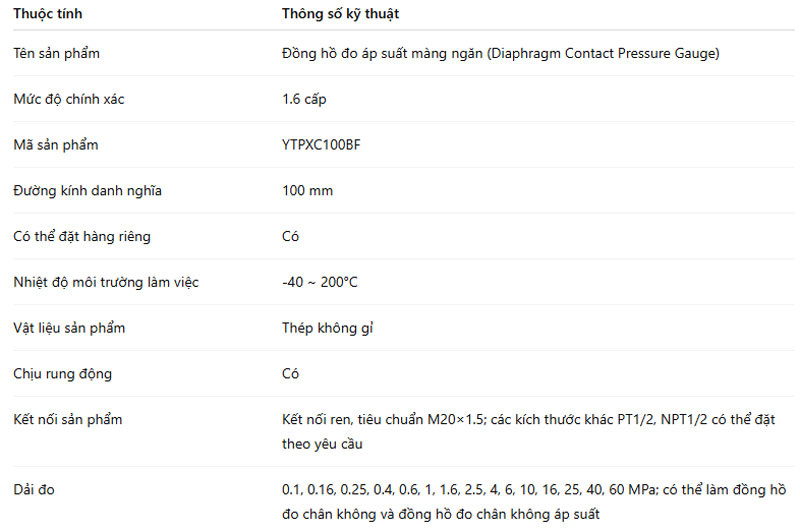

4. Thông Số Kỹ Thuật Cơ Bản

• Đường kính mặt: khoảng 100 mm — kích thước tiêu chuẩn cho tầm nhìn dễ dàng.

• Chất liệu cơ khí: Toàn bộ tiếp xúc môi chất bằng inox 316/316L.

• Tiếp điểm điện: Có khả năng cấu hình tiếp điểm trên/dưới (upper/lower limit) để điều khiển bơm hoặc cảnh báo.

• Sai số/Độ chính xác: Các cấp thường thấy là 1.0 – 1.6 %.

• Kết nối: Ren hoặc mặt bích tiêu chuẩn theo yêu cầu (ví dụ: M20×1.5, G1/2).

• Môi chất đo: Khí, hơi, chất lỏng không ăn mòn mạnh — phù hợp trong công nghiệp, HVAC, xi măng, dầu khí.

• Phạm vi đo: Linh hoạt tùy đặt — từ áp suất âm nhỏ (psi/kPa) tới áp lực MPa cao.

• Điện áp hoạt động (nếu tiếp điểm): Tương thích với điện AC/DC cho việc giám sát và điều khiển.

5. Ưu Điểm Nổi Bật

• Vừa đo áp suất vừa điều khiển tín hiệu điện giúp tự động đóng/mở thiết bị khi đạt ngưỡng an toàn.

• Vật liệu inox cao cấp cho độ bền cao, chống ăn mòn hóa chất và môi trường ẩm ướt.

• Thiết kế màng ngăn giúp đo chính xác và bảo vệ phần cơ khí chính khỏi hư hại.

• Dễ lắp và bảo trì, phù hợp cả hệ thống mới và nâng cấp.

6. Ứng Dụng Thực Tiễn

• Giám sát áp suất lò hơi, đường ống khí, bơm nước, hệ thống dầu khí.

• Tích hợp vào hệ thống điều khiển tự động (PLC/Relay) để đóng/mở bơm, van hoặc cảnh báo khi áp vượt giới hạn.

• Dùng trong nhà máy hóa chất, thực phẩm, dược phẩm, nơi yêu cầu vật liệu inox không gỉ.
