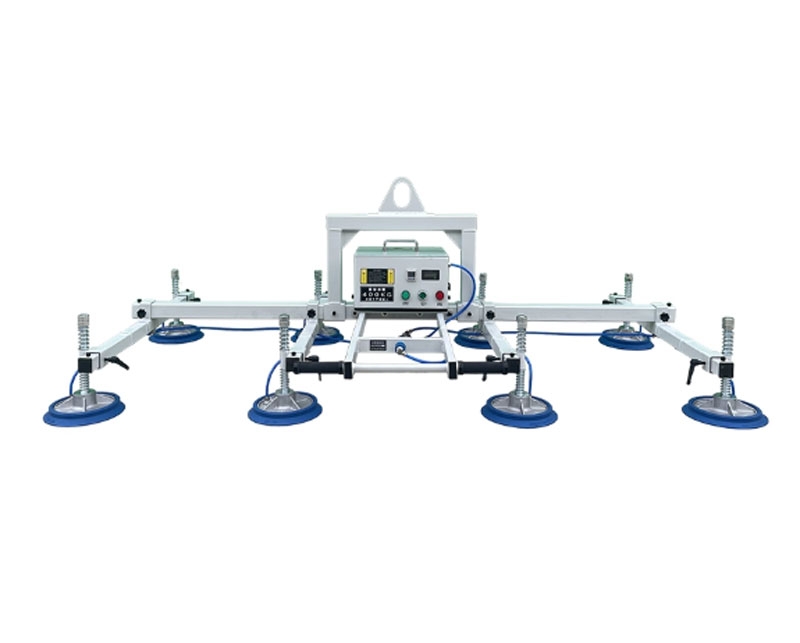

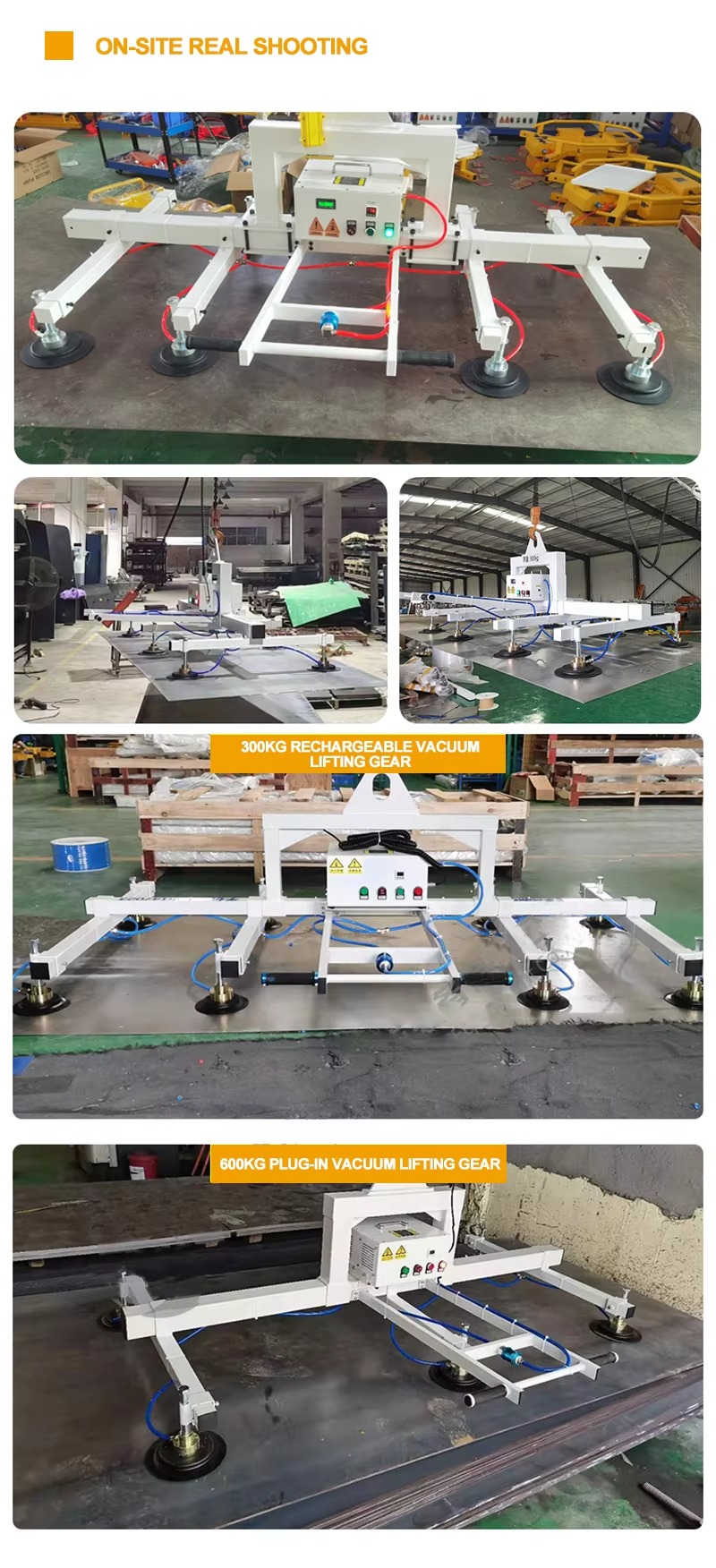

Bộ Thiết bị hút chân không nâng tấm inox/sắt/nhôm dùng cẩu trục

🔧 1. Tổng quan thiết bị

Bộ thiết bị hút chân không nâng tấm là hệ thống gắn vào cẩu trục (hoặc cần cẩu khác) nhằm kẹp – hút – nhấc – di chuyển các tấm kim loại phẳng như: inox, sắt, nhôm, thép tấm… bằng lực hút chân không, thay thế hoàn toàn phương pháp kẹp cơ khí truyền thống. Thiết bị giúp thao tác nhanh, an toàn, giảm hỏng mép vật liệu, và ít phụ thuộc vào công nhân đứng gần tải.

🧱 2. Cấu tạo chi tiết

🧩 2.1. Khung nâng (Lifting Frame / Beam)

• Là bộ phận khung thép/khung nhôm siêu bền, chịu lực kéo căng do tải lớn.

• Thiết kế dạng thanh ngang kéo dài hoặc giàn chịu lực.

• Gắn lên móc cẩu trục hoặc móc cẩu chính.

📌 Chất liệu: thép chịu lực cao (S355JR, SS400…)
📌 Sơn phủ chống gỉ, mài mòn ngành công nghiệp nặng.

💨 2.2. Bộ hút chân không (Vacuum System)

➤ Bảng hút/Pad hút chân không

• Gồm cụm nhiều pad hút mềm (rubber, silicon phụ thuộc vào chất liệu tấm).

• Thiết kế bản hút trải rộng giúp phân bố lực đồng đều, phù hợp với tấm lớn.

📌 Độ bám tốt trên bề mặt phẳng, chịu lực lớn mà không làm xước bề mặt kim loại.

➤ Bơm chân không

• Dạng bơm rotary vane vacuum pump, dry pump hoặc venturi ejector tùy lựa chọn.

• Có van an toàn, ống hút lọc bụi.

📌 Công suất bơm được chọn theo trọng lượng nâng tối đa.

➤ Bình tích áp & van điều khiển

• Giữ chân không ổn định trước khi nhấc vật.

• Van điện từ giúp đóng/mở tự động.

⚙️ 2.3. Hệ điều khiển & Cảm biến an toàn

• Bộ điều khiển PLC hoặc công tắc on/off ngoài

• Cảm biến đo chân không (vacuum gauge)
  → Báo mức hút đạt an toàn trước khi di chuyển vật.

• Còi/đèn cảnh báo khi chân không yếu.

🪶 2.4. Dây cáp, móc treo và phụ kiện khác

• Cáp thép chịu lực, móc treo công nghiệp phù hợp cẩu trục.

• Các đệm giảm sốc, ống dẫn khí, rơ-le an toàn.

⚙️ 3. Nguyên lý vận hành

1. Gắn bộ nâng lên móc cẩu trục → đảm bảo cân bằng.

2. Hạ hệ thống pad hút áp sát bề mặt tấm inox/sắt/nhôm.

3. Kích hoạt bơm chân không → không khí giữa pad và tấm được hút ra.

4. Khi đạt mức chân không an toàn → cảm biến báo → có thể nhấc và di chuyển tấm.

5. Đưa tải đến vị trí cần đặt → xả chân không → tấm rời pad.

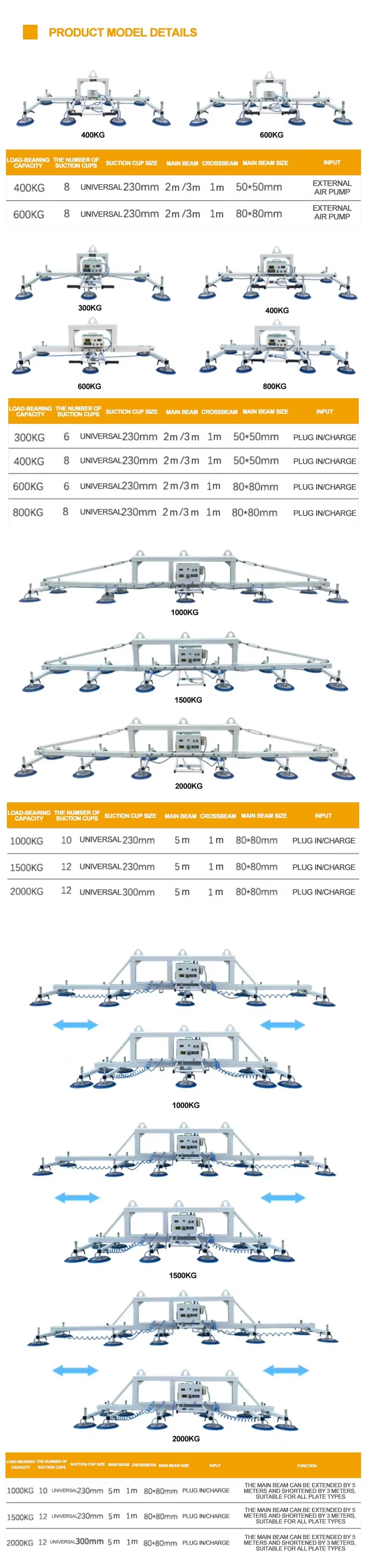

📌 4. Thông số kỹ thuật tiêu biểu

❗ Thông số có thể thay đổi tùy theo nhà sản xuất và trọng lượng tấm cụ thể.

🚀 5. Ưu điểm của bộ nâng chân không

✅ Nâng nhanh, an toàn, không tiếp xúc cơ khí trực tiếp → ít gây trầy xước bề mặt.
✅ Giảm thời gian thao tác → tăng năng suất.
✅ Giảm nhân công trực tiếp tiếp xúc tải nặng → an toàn lao động.
✅ Linh hoạt với bề mặt phẳng đa dạng: inox, thép, nhôm, sơn phủ…
✅ Chuyển vị trí nhanh chóng thay thế kẹp cơ khí cồng kềnh.
✅ Dễ tích hợp với cẩu trục hiện có trong xưởng.

🏭 6. Ứng dụng thực tế

✔️ Nhà máy gia công tấm kim loại
✔️ Xưởng sản xuất cửa nhôm – nhôm kính
✔️ Xưởng chế tạo kết cấu thép
✔️ Kho & bãi lưu trữ tấm thép/inox
✔️ Lắp đặt kết cấu siêu trường siêu trọng

🔐 7. Tiêu chuẩn an toàn cần có

🔹 Chân không phụ trợ lưu trữ khi mất điện xảy ra.
🔹 Cảm biến báo mức chân không kèm còi/đèn.
🔹 Khóa van an toàn chống tụt do rò khí.
🔹 Kiểm định tải định kỳ theo quy chuẩn nâng hạ.

📦 8. Gợi ý lựa chọn theo nhu cầu

👉 Nhẹ – tấm nhỏ: hệ pad đơn, bơm venturi 1.5 kW
👉 Tải trung bình 2–4 tấn: nhiều pad hút phân bố dọc beam
👉 Tải lớn >5 tấn: beam chịu lực lớn, bơm piston/dry pump mạnh
