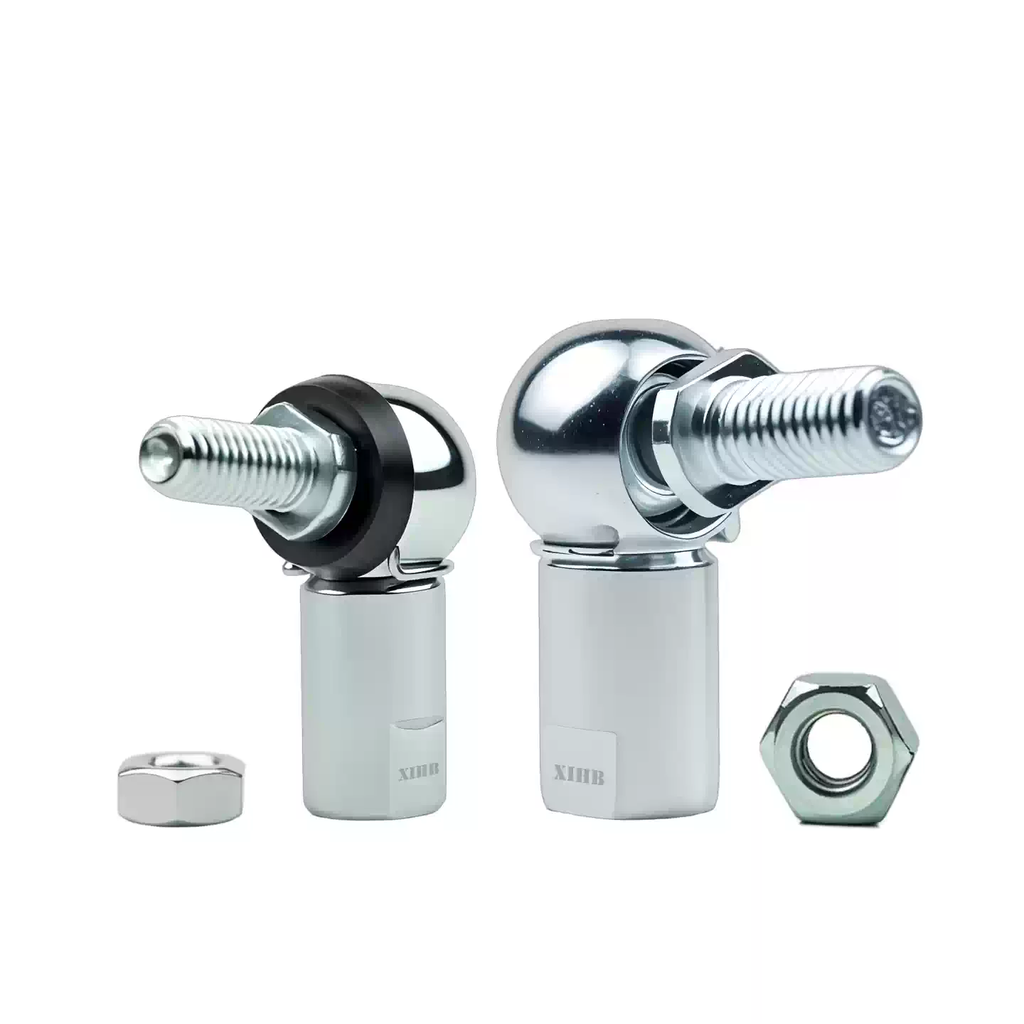

Vòng Bi Mắt Trâu CS
1. Giới thiệu
Vòng bi mắt trâu CS là loại khớp cầu dùng trong các cơ cấu liên kết cơ khí, có khả năng hỗ trợ chuyển động xoay và bù sai lệch góc giữa các chi tiết liên kết. Sản phẩm thường được sử dụng tại đầu thanh truyền, cơ cấu kéo đẩy, hệ thống liên kết ô tô và các thiết bị máy móc công nghiệp.
Với thiết kế khớp cầu linh hoạt, vòng bi mắt trâu CS giúp các bộ phận liên kết chuyển động ổn định hơn khi có sự thay đổi góc làm việc. Tùy theo thiết kế cụ thể, sản phẩm có thể được sử dụng trong cơ cấu truyền lực, dẫn hướng hoặc liên kết chuyển động cần độ linh hoạt cao.
2. Đặc điểm nổi bật
-
Khả năng tự lựa góc: Cấu tạo khớp cầu cho phép điều chỉnh góc tương đối giữa các chi tiết liên kết trong phạm vi thiết kế.
-
Liên kết linh hoạt: Phù hợp với các cơ cấu thanh truyền, tay đòn và hệ thống kéo đẩy có chuyển động góc.
-
Thiết kế nhỏ gọn: Dễ tích hợp vào nhiều cụm máy và cơ cấu cơ khí.
-
Hỗ trợ truyền lực: Giúp truyền lực giữa các chi tiết liên kết theo yêu cầu làm việc của hệ thống.
-

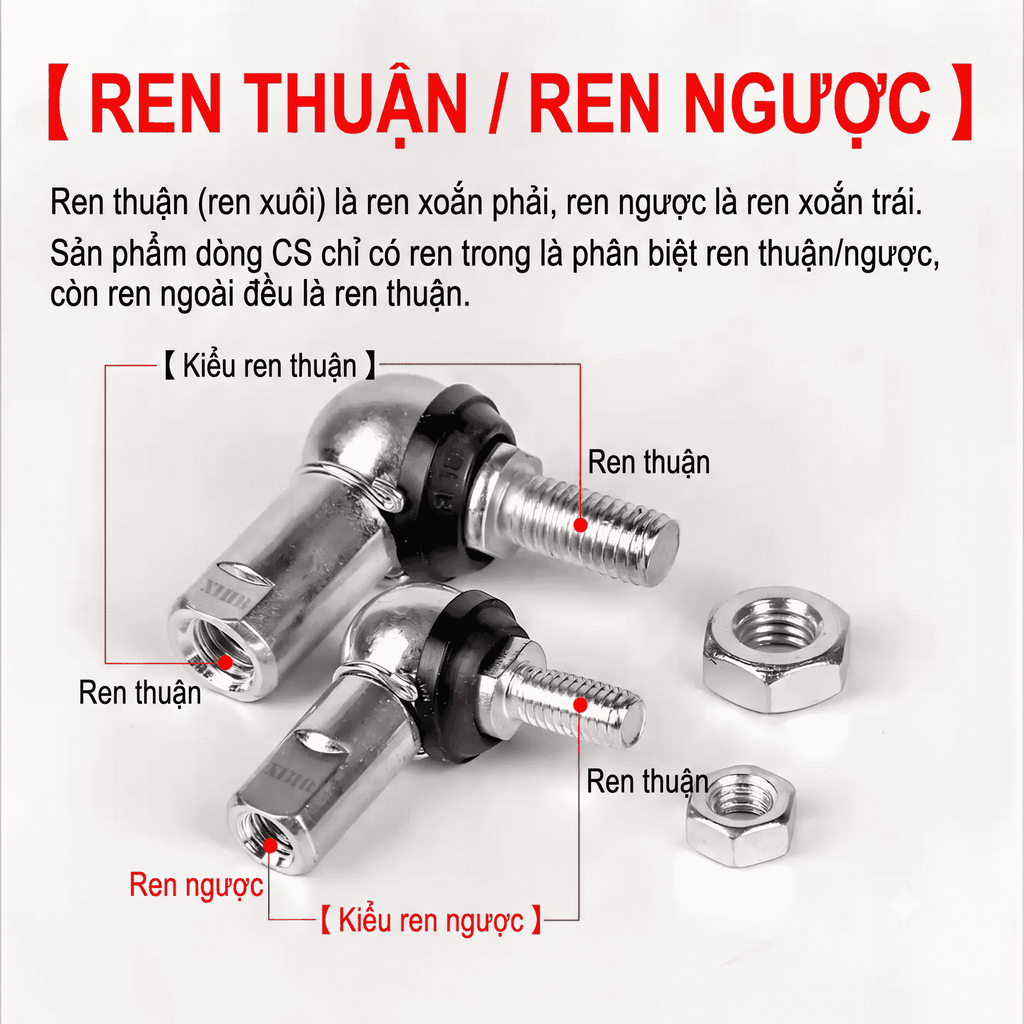

Nhiều quy cách lựa chọn: Các mã CS có thể khác nhau về kích thước lỗ lắp, đường kính ngoài và kết cấu đầu nối. Cần đối chiếu thông số thực tế trước khi thay thế.
3. Cấu tạo
Vòng bi mắt trâu CS thường gồm các bộ phận chính sau:
-
Thân khớp: Bộ phận bên ngoài dùng để liên kết với thanh truyền hoặc cơ cấu lắp đặt.
-
Vòng cầu ngoài: Bao quanh phần cầu bên trong và tạo bề mặt tiếp xúc cho chuyển động khớp.
-
Bi cầu hoặc chốt cầu: Tạo khả năng xoay và thay đổi góc tương đối giữa các chi tiết.
-
Lỗ lắp hoặc đầu nối: Dùng để kết nối với trục, thanh truyền hoặc các bộ phận cơ khí khác.
4. Nguyên lý hoạt động
Khi cơ cấu máy vận hành, phần cầu bên trong có thể xoay tương đối với phần vỏ bên ngoài, cho phép đầu nối thay đổi góc theo chuyển động của hệ thống. Nhờ đó, khớp cầu hỗ trợ giảm ảnh hưởng của sai lệch góc trong quá trình kéo, đẩy hoặc truyền lực.
Phạm vi chuyển động, khả năng chịu tải và mức độ ma sát phụ thuộc vào kết cấu sản phẩm, vật liệu chế tạo, điều kiện bôi trơn và yêu cầu làm việc thực tế.

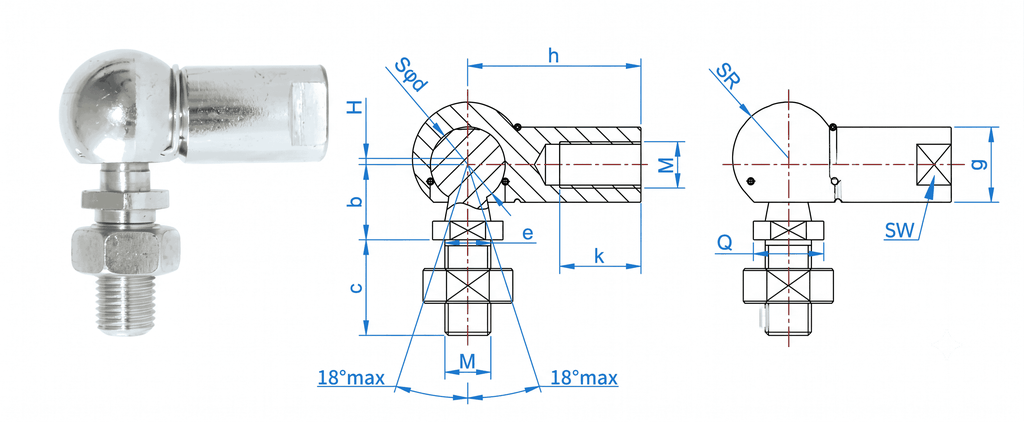

5. Thông số kỹ thuật
|
Mã sản phẩm |
h (mm) |
g (mm) |
M |
SØd (mm) |
b (mm) |
SW (mm) |
Q (mm) |
c (mm) |
e (mm) |
H (mm) |
k (mm) |
SR (mm) |
Trọng lượng (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
CS8 / CSM5 |
22 |
8 |
M5×0.8 |
8 |
9 |
7 |
8 |
10 |
5 |
0.7 |
10.2 |
6.4 |
0.014 |
|
CS10 / CSM6 |
25 |
10 |
M6×1.0 |
10 |
11 |
8 |
10 |
12.5 |
6 |
0.7 |
11.5 |
7.4 |
0.024 |
|
CS13 / CSM8 |
30 |
13 |
M8×1.25 |
13 |
13 |
11 |
13 |
16.5 |
8 |
1.16 |
14 |
9.65 |
0.053 |
|
CS16 / CSM10 |
35 |
16 |
M10×1.5 |
16 |
16 |
13 |
16 |
20 |
10 |
1.16 |
15.5 |
12 |
0.097 |
|
CS16-1 / CSM12 |
35 |
16 |
M12×1.75 |
16 |
16 |
13 |
16 |
20 |
12 |
1.16 |
15.5 |
12 |
0.097 |
|
CS19 / CSM14 |
45 |
22 |
M14×2.0 |
19 |
20 |
17 |
20 |
28 |
14 |
1.5 |
21.5 |
15 |
0.218 |
|
CS19-1 / CSM14F |
45 |
22 |
M14×1.5 |
19 |
20 |
17 |
20 |
28 |
14 |
1.5 |
21.5 |
15 |
0.218 |
|
CS19-2 / CSM16 |
45 |
22 |
M16×2.0 |
19 |
20 |
17 |
20 |
28 |
16 |
1.5 |
21.5 |
15 |
0.218 |
|
CS19-3 / CSM16F |
45 |
22 |
M16×1.5 |
19 |
20 |
17 |
20 |
28 |
16 |
1.5 |
21.5 |
15 |
0.218 |
6. Ứng dụng thực tế
Vòng bi mắt trâu CS được sử dụng trong nhiều lĩnh vực cơ khí và công nghiệp, bao gồm:
-
Cơ cấu thanh truyền, tay đòn và liên kết chuyển động.
-
Hệ thống kéo đẩy trong máy móc công nghiệp.
-
Cơ cấu liên kết và điều khiển chuyển động trên ô tô.
-
Thiết bị tự động hóa và máy lắp ráp.
-
Các cụm máy cần khớp nối linh hoạt, có khả năng bù sai lệch góc.
Việc sử dụng đúng chủng loại giúp cơ cấu vận hành phù hợp với thiết kế, hạn chế tình trạng lắp sai kích thước và giảm nguy cơ hư hỏng do làm việc quá tải.
