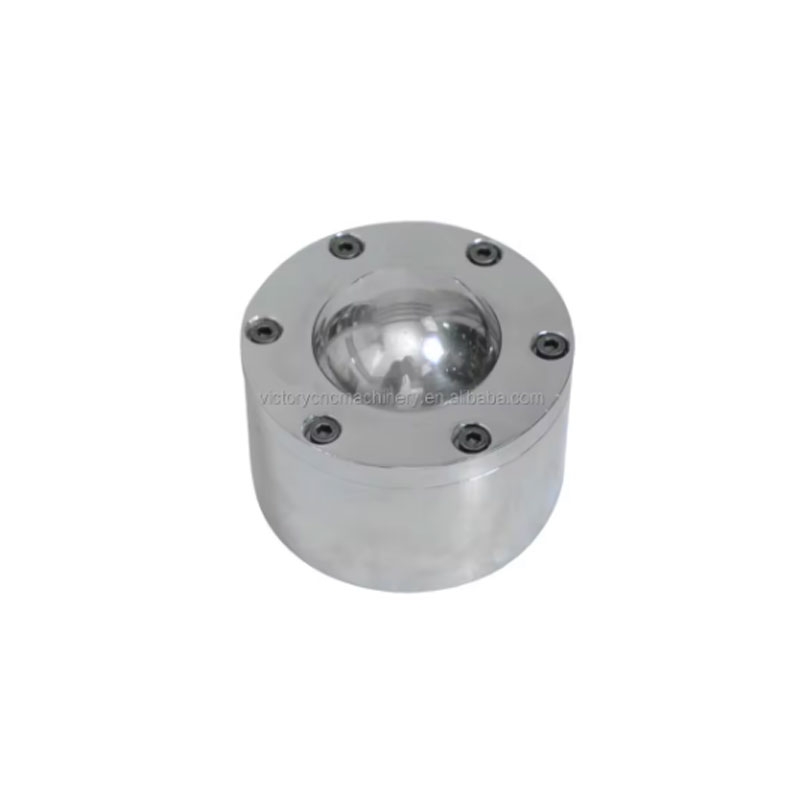

⭐ Mô tả chi tiết sản phẩm: Cụm bi đa hướng (Ball Transfer Unit) – SP-76/90/100/150
📌 1. Tổng quan
Cụm bi đa hướng (Ball Transfer Unit) là bộ phận cơ khí dùng để hỗ trợ di chuyển vật nặng, tải lớn theo nhiều hướng khác nhau với ma sát cực thấp. Các dòng SP-76, SP-90, SP-100 và SP-150 là các model cỡ lớn, chịu tải siêu cao và độ chính xác cao, thường sử dụng trong môi trường công nghiệp nặng, băng chuyền, pallet, bốc xếp hàng hóa, lắp ráp công nghiệp…
🧱 2. Cấu tạo chi tiết
4
📍 a. Bi chính (Thường là bi thép cao cấp)
-
Chất liệu: Thép hợp kim chịu mài mòn siêu bền, mạ crom hoặc thép không gỉ SUS304/SUS420 tùy yêu cầu.
-
Đặc tính: Bề mặt bi cực nhẵn, chịu va đập và chịu tải trọng lớn theo mọi hướng.
-
Chức năng: Là phần tiếp xúc chính với vật nặng, chịu lực và lăn tròn đa hướng.
📍 b. Vỏ đỡ (Housing)
-
Chất liệu: Thép đúc hoặc gang chịu lực với bề mặt sơn tĩnh điện chống gỉ.
-
Thiết kế: Kiểu dáng vuông tròn/tổ hợp nhiều bi theo từng model (SP-76, SP-90, SP-100, SP-150) cho phép phân bổ lực đều.
-
Tính năng: Đảm bảo định vị bi chính chính xác và bảo vệ khỏi tác nhân bên ngoài.
📍 c. Bi trợ (Thường là bi nhỏ hơn nằm dưới bi chính)
-
Vật liệu: Thép chịu lực.
-
Vai trò: Hỗ trợ phân phối tải trọng từ bi chính xuống khung, giúp hoạt động linh hoạt và ổn định hơn ở tải trọng lớn.
📍 d. Gioăng, vòng đệm và bạc lót
-
Chức năng: Bảo vệ bi khỏi bụi bẩn, tăng tuổi thọ và giảm mài mòn.
-
Vật liệu: Cao su chịu nhiệt, thép mạ hoặc vật liệu chống ma sát.
⚙️ 3. Kích thước & các Model chính
| Model | Đường kính bi chính | Kích thước lắp đặt | Tải trọng danh định | Ứng dụng tiêu biểu |
|---|---|---|---|---|

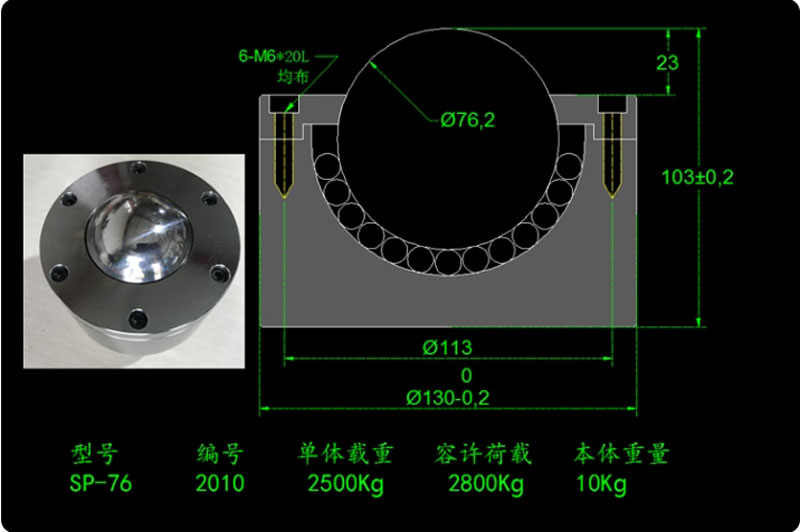

| SP-76 | ~76 mm | Nhỏ/Trung bình | Tải trung-lớn | Sản xuất nhẹ, băng tải |

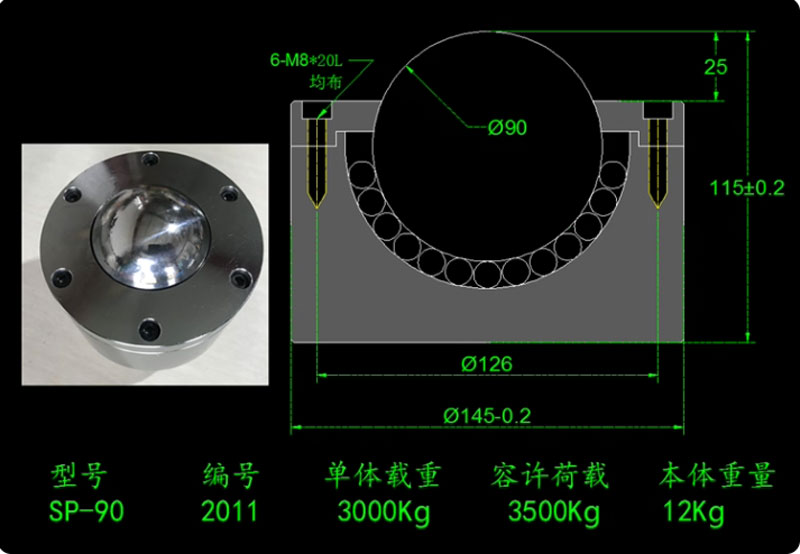

| SP-90 | ~90 mm | Trung | Tải nặng | Cơ khí, kho vận |

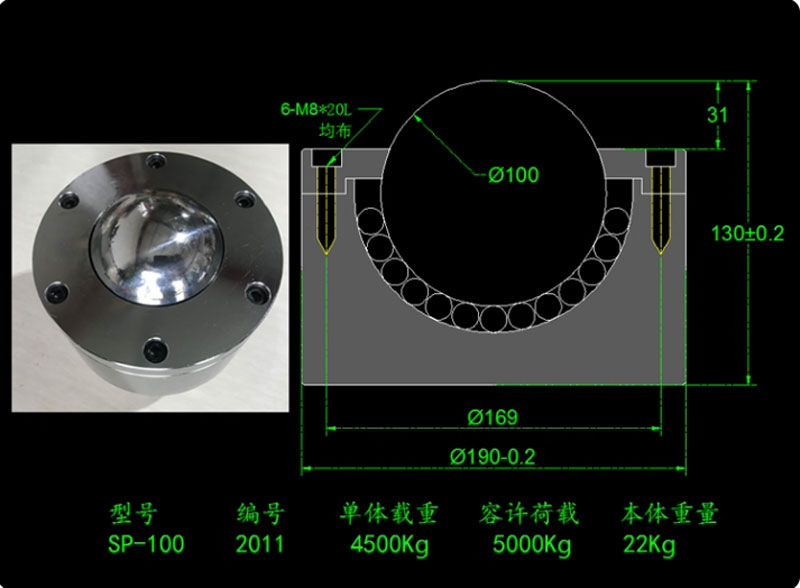

| SP-100 | ~100 mm | Lớn | Tải siêu nặng | Pallet, tải công nghiệp |

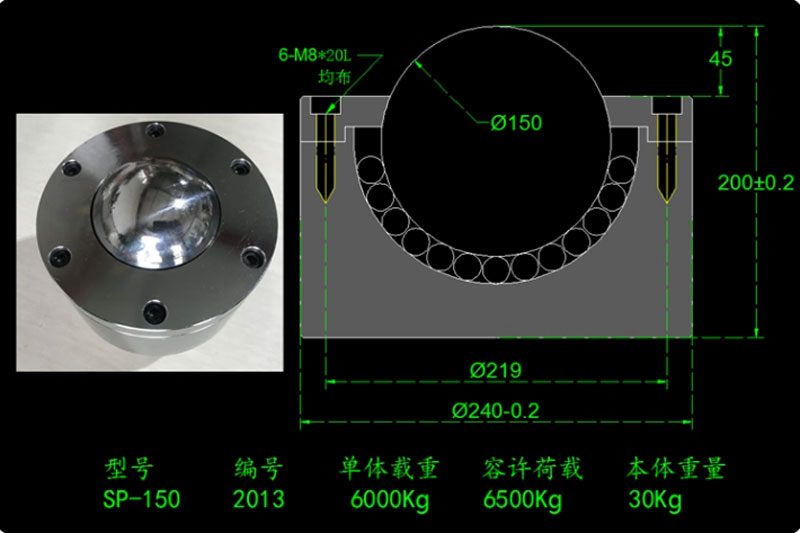

| SP-150 | ~150 mm | Rất lớn | Tải khổng lồ | Hàng siêu trọng, công trình |
Lưu ý: Các con số trên mang tính tham khảo tổng quát — kích thước chính xác, tải trọng định mức sẽ tùy thuộc tiêu chuẩn và nhà sản xuất cụ thể.
💪 4. Đặc tính nổi bật
✅ Chịu tải siêu cao
-
Thiết kế cấu trúc tối ưu giúp chịu được tải trọng tĩnh và tải trọng động cực lớn.
-
Phù hợp với hàng hóa trọng lượng lớn, pallet thép, máy móc nặng.
✅ Độ chính xác cao
-
Bi lăn mịn, bố trí đều giúp vật di chuyển trơn tru theo mọi hướng.
-
Sai số định vị thấp, vận hành ổn định ngay cả khi di chuyển chậm hoặc thay đổi hướng.
✅ Ma sát cực thấp
-
Giảm lực cản trong quá trình di chuyển, giúp tiết kiệm lực kéo và giảm mài mòn thiết bị.
✅ Bền bỉ trong môi trường khắc nghiệt
-
Chống ăn mòn, chống va đập, chịu nhiệt độ, bụi bẩn và môi trường công nghiệp.
✅ Dễ dàng lắp đặt & thay thế
-
Các model thường có thiết kế chuẩn hóa, dễ gắn vào bàn con lăn, băng tải, khung sắt thép.
🏭 5. Ứng dụng thực tế
✔ Băng chuyền công nghiệp, hệ thống di chuyển pallet.
✔ Vận chuyển hàng hóa cỡ lớn ở kho, cảng, xưởng sản xuất.
✔ Bàn xoay, bàn di chuyển máy móc.
✔ Hỗ trợ cơ cấu xếp dỡ, nâng hạ trong sản xuất và logistics.
✔ Hệ thống tự động hóa, robot công nghiệp lớn.
🧰 6. Ưu điểm và lợi ích khi sử dụng
➤ Tăng hiệu quả vận hành
-
Giảm sức người, rút ngắn thời gian di chuyển hàng nặng.
➤ Giảm chi phí bảo trì
-
Bi chất lượng cao và thiết kế giảm mài mòn giúp tuổi thọ sản phẩm lâu dài.
➤ Linh hoạt cho nhiều hệ thống
-
Tương thích với đa dạng cấu hình băng tải và thiết bị cơ khí.
