🧩 Mô tả chi tiết Vòng Bi Lệch Tâm RN309
Vòng bi lệch tâm RN309 là loại vòng bi con lăn trụ có cấu tạo đặc biệt, trong đó một trong hai vòng được gia công lệch tâm so với trục. Thiết kế này cho phép điều chỉnh vị trí trục trong quá trình lắp đặt, giúp máy móc hoạt động ổn định, giảm rung và tăng tuổi thọ của thiết bị.
⚙️ Cấu tạo và nguyên lý hoạt động
-
Vòng trong và vòng ngoài: Một vòng được thiết kế lệch tâm, cho phép xoay để điều chỉnh độ đồng tâm của trục.
-
Con lăn trụ: Phân bố đều quanh vòng bi, chịu tải hướng kính lớn, giúp giảm ma sát và tăng độ chính xác.
-
Lồng bi: Giữ các con lăn ở vị trí ổn định, có thể làm bằng đồng, thép hoặc nhựa kỹ thuật.
-
Bề mặt làm việc: Được gia công chính xác cao, đảm bảo khả năng quay trơn tru và ổn định.
Nguyên lý làm việc: Khi trục quay, các con lăn trụ lăn trên bề mặt vòng trong và vòng ngoài, chịu tải hướng kính chính. Phần lệch tâm giúp điều chỉnh nhẹ vị trí trục trong khi lắp đặt, hạn chế sai lệch đồng tâm.
📏 Thông số kỹ thuật phổ biến
-

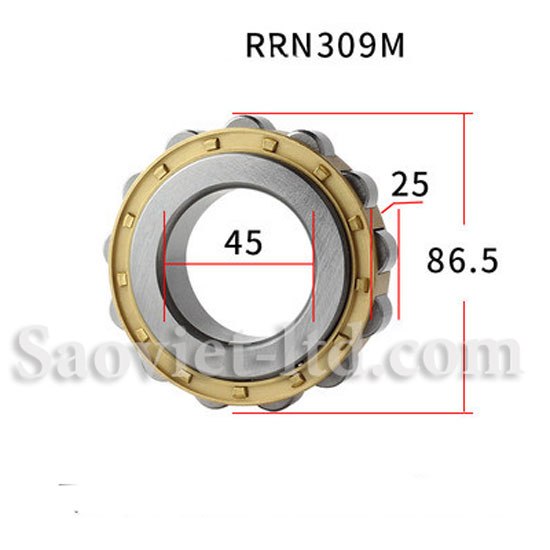

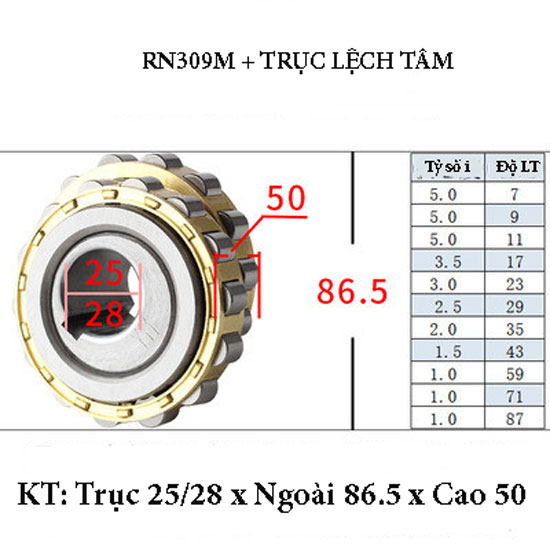

Kích thước: d = 45 mm, D = 86.5 mm, B = 25 mm
-
Trọng lượng trung bình: khoảng 0.62 kg
-
Vật liệu: Thép chịu lực cao (GCr15 hoặc tương đương)
-
Độ cứng bề mặt: HRC 58–62
-
Lồng bi: Đồng, thép hoặc nhựa kỹ thuật
-
Cấp chính xác: P0, P5, P4 (tuỳ yêu cầu máy)
-
Loại bôi trơn: Mỡ hoặc dầu, có thể là phiên bản mở hoặc có phớt tùy môi trường sử dụng
💪 Ưu điểm nổi bật
-
Khả năng điều chỉnh vị trí trục linh hoạt, giúp căn chỉnh đồng tâm dễ dàng.
-
Chịu tải hướng kính lớn, phù hợp cho các ứng dụng có lực nặng và liên tục.
-
Giảm rung, giảm mài mòn, kéo dài tuổi thọ thiết bị.
-
Hiệu suất quay ổn định, độ chính xác cao và ma sát thấp.
⚠️ Nhược điểm
-
Không chịu được tải dọc trục lớn, chỉ phù hợp với tải hướng kính.
-
Yêu cầu lắp đặt chính xác, nếu lệch tâm không chuẩn có thể gây mòn không đều.
-
Cần bôi trơn định kỳ, tránh khô dầu gây mài mòn con lăn.
🏭 Ứng dụng
-
Hộp số giảm tốc, máy rung công nghiệp.
-
Thiết bị truyền động, máy trộn, máy ép, hệ thống cơ khí nặng.
-
Các ứng dụng yêu cầu điều chỉnh trục hoặc đồng tâm trong quá trình vận hành.
