Vòng Bi Lệch Tâm RN307 – Mô tả chi tiết
1. Khái niệm & đặc điểm chung
Vòng bi lệch tâm RN307 là loại vòng bi có tâm trục và tâm lỗ không trùng nhau, được thiết kế nhằm tạo khả năng điều chỉnh vị trí trục trong quá trình lắp ráp và vận hành. Loại vòng bi này thường được sử dụng trong hộp giảm tốc, động cơ truyền động, máy rung, máy công nghiệp và các hệ thống cơ khí cần độ chính xác căn chỉnh cao.
RN307 thuộc nhóm vòng bi con lăn trụ lệch tâm, có khả năng chịu tải trọng hướng kính lớn và hoạt động ổn định trong môi trường rung động hoặc tải thay đổi liên tục.
2. Thông số kỹ thuật tiêu biểu

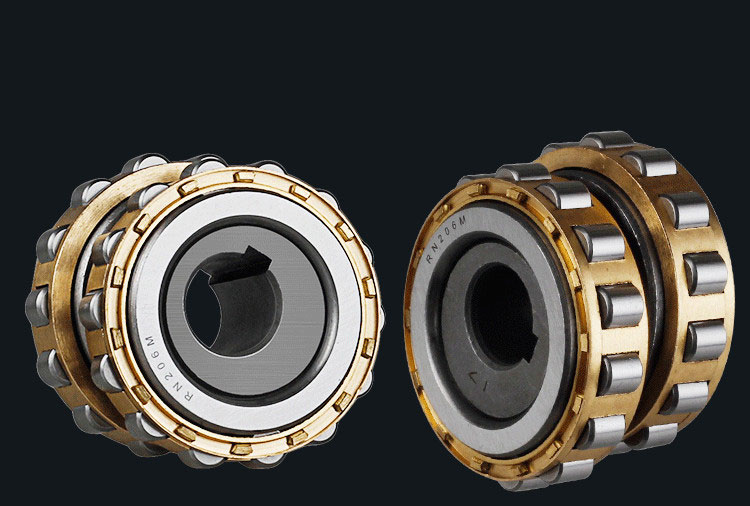

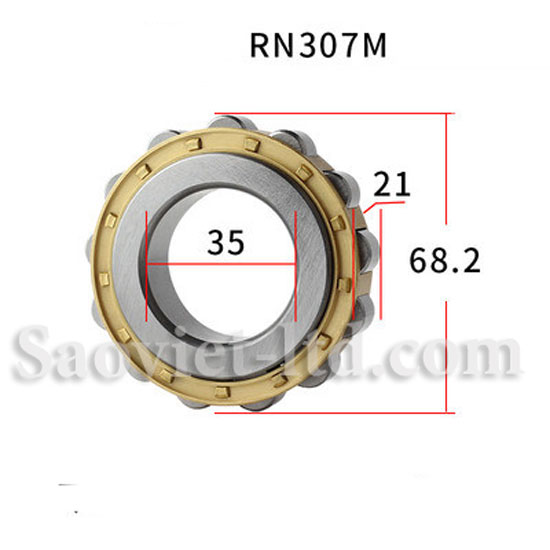

| Thông số | Ký hiệu | Giá trị điển hình | Ghi chú |
|---|---|---|---|
| Đường kính trong | d | 35 mm | Kích thước trục lắp |
| Đường kính ngoài | D | 68,2 mm | Phần tiếp xúc với vỏ hộp |
| Chiều rộng | B | 21 mm | Độ dày tổng của vòng bi |

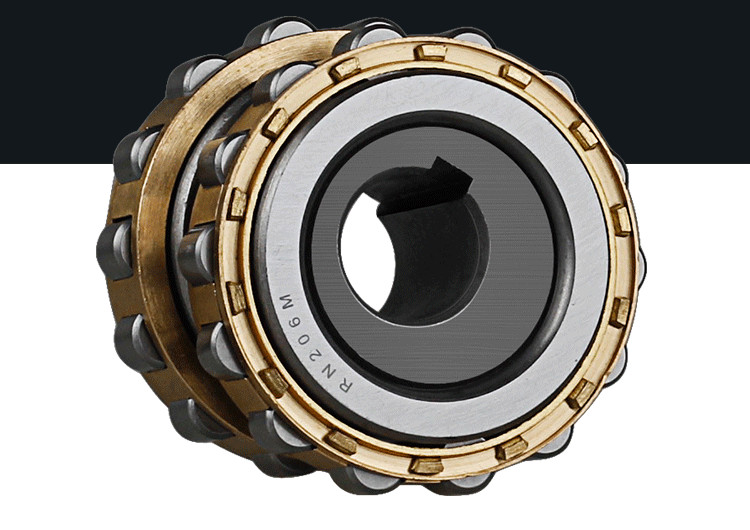

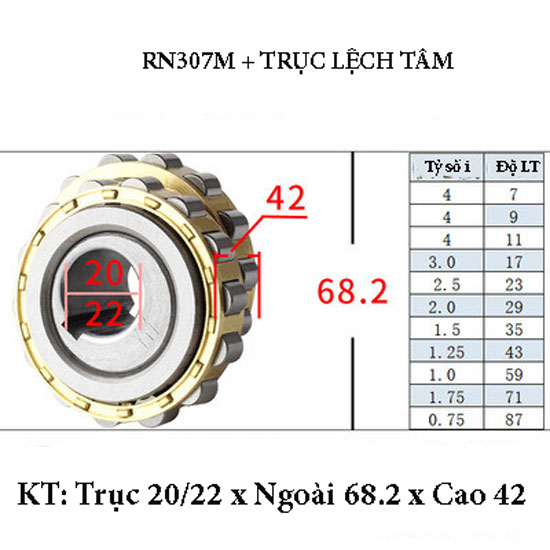

| Độ lệch tâm | — | Khoảng 20–22 mm | Giúp điều chỉnh vị trí trục |
| Trọng lượng | — | Khoảng 0,32 kg | Thay đổi nhẹ tùy hãng |
| Vật liệu | — | Thép hợp kim chịu mài mòn (GCr15 hoặc tương đương) | Có độ cứng và bền cao |
| Lồng bi | — | Thép, đồng hoặc nhựa polyamide | Giảm ma sát, giữ ổn định con lăn |
| Cấp độ chính xác | — | P0 – P5 | Tùy yêu cầu độ chính xác |
| Khe hở trong | — | C3 hoặc C4 | Đảm bảo hoạt động trơn tru |
| Kiểu che chắn | — | Mở hoặc có phớt | Giữ mỡ bôi trơn và chống bụi |
3. Cấu tạo & nguyên lý hoạt động
Vòng bi RN307 bao gồm:
-
Vòng trong và vòng ngoài: Một trong hai vòng được thiết kế lệch tâm.
-
Con lăn trụ: Chịu tải trọng hướng kính lớn, phân bố đều lực.
-
Lồng giữ con lăn: Giúp duy trì khoảng cách đều, giảm ma sát khi quay.
Nguyên lý hoạt động dựa trên việc các con lăn chuyển động tròn trong rãnh vòng bi, đồng thời tâm lệch giúp điều chỉnh trục theo ý muốn. Khi siết chặt cụm lắp đặt, người thợ có thể xoay lệch tâm để thay đổi nhẹ vị trí trục, giúp đồng tâm hoặc căng dây đai chính xác.
4. Ưu điểm
-
Có khả năng điều chỉnh tâm trục linh hoạt trong quá trình lắp đặt.
-
Chịu tải trọng hướng kính lớn, vận hành bền bỉ.
-
Giảm rung, giảm sai lệch lắp ráp, giúp máy chạy êm và ổn định.
-
Vật liệu và lồng bi chất lượng giúp tăng tuổi thọ, giảm mài mòn.
5. Hạn chế
-
Không phù hợp cho tải trọng dọc trục lớn.
-
Nếu lắp sai hướng lệch tâm, có thể gây mòn lệch hoặc rung mạnh.
-
Cần bôi trơn định kỳ để tránh ma sát và hư hại sớm.
-
Đòi hỏi độ chính xác khi căn chỉnh, đặc biệt trong hộp số hoặc trục dẫn hướng.
6. Ứng dụng
Vòng bi lệch tâm RN307 thường được sử dụng trong:
-
Hộp số giảm tốc cyclo, hộp số motor công nghiệp.
-
Máy rung, máy trộn, băng tải, máy ép.
-
Thiết bị cơ khí cần điều chỉnh vị trí trục hoặc căn dây đai chính xác.
-
Hệ thống truyền động công nghiệp, máy chế biến và thiết bị cơ khí nặng.
