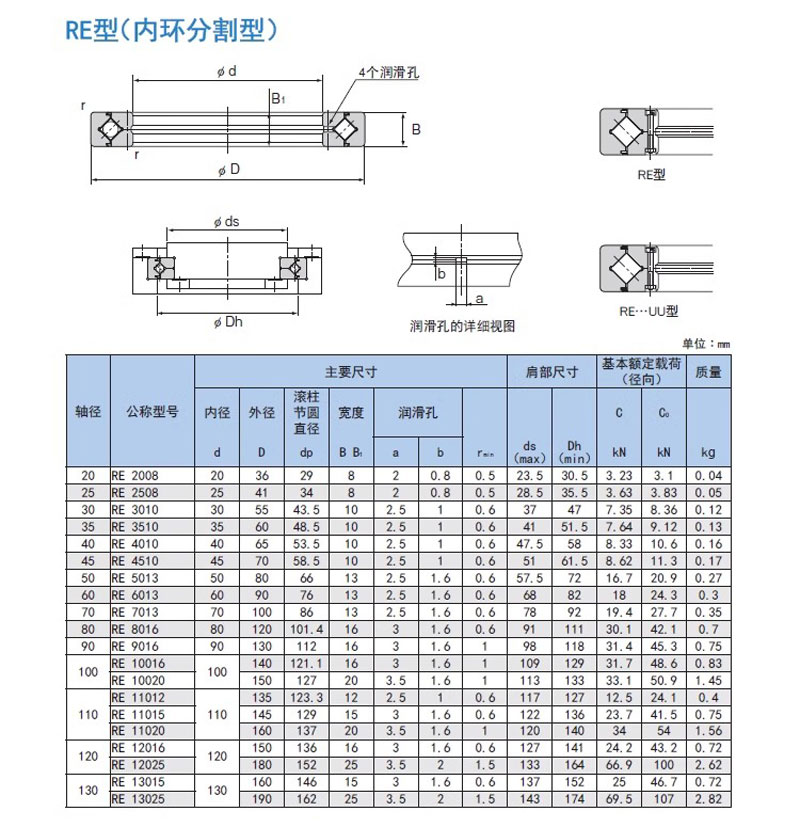

Bảng Thông Số Kỹ Thuật Vòng Bi Dẫn Hướng Con Lăn Chéo RE
Mô tả chi tiết Vòng Bi Dẫn Hướng Con Lăn Chéo RE

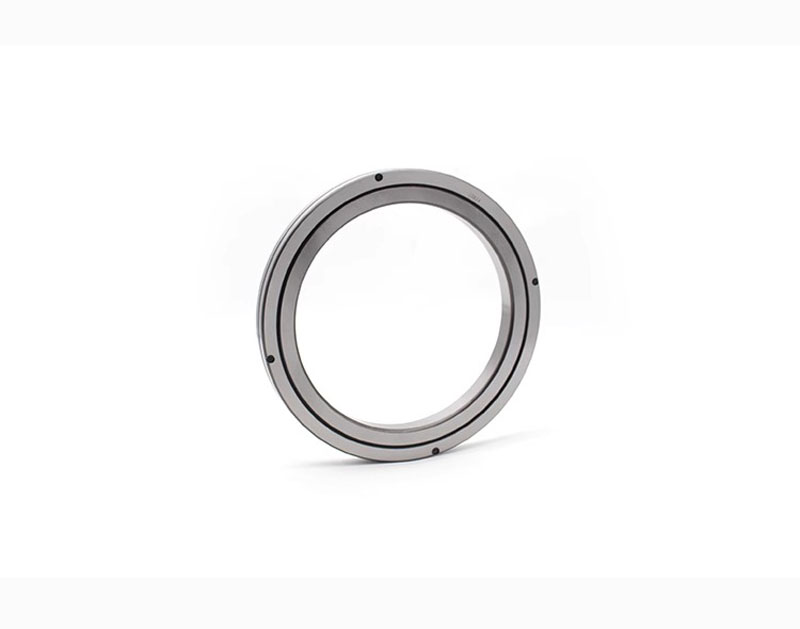

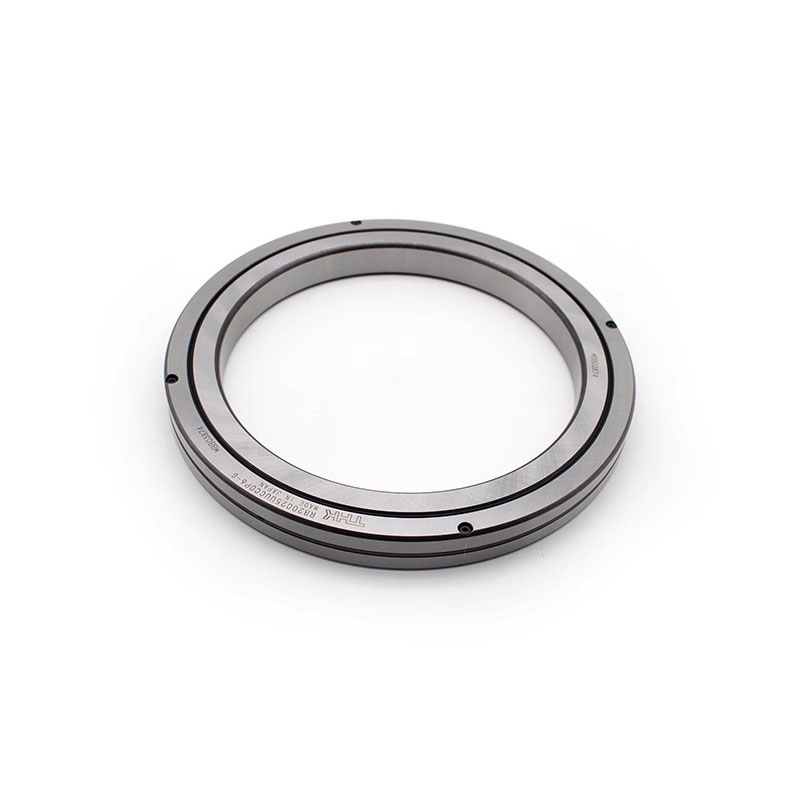

Vòng bi dẫn hướng con lăn chéo RE (Crossed Roller Bearing RE) là loại vòng bi chính xác cao, có thiết kế đặc biệt với các con lăn được sắp xếp vuông góc (chéo nhau) theo rãnh dẫn, cho phép chịu tải trọng đồng thời theo nhiều phương khác nhau như hướng trục, hướng kính và mô-men xoắn. Đây là dòng vòng bi được sử dụng rộng rãi trong các thiết bị đòi hỏi độ chính xác cao, độ cứng vững lớn và không gian lắp đặt nhỏ gọn.
Cấu tạo:
-
Vòng trong và vòng ngoài: Gia công từ thép hợp kim chất lượng cao, được nhiệt luyện và mài chính xác, có độ bền và độ cứng vượt trội.
-
Con lăn hình trụ: Bố trí vuông góc (chéo nhau 90°) trong rãnh dẫn, giúp phân bổ tải đều và hạn chế biến dạng.
-
Cơ cấu giữ con lăn: Sử dụng vòng cách hoặc khung giữ, đảm bảo con lăn không bị trượt, duy trì độ chính xác trong suốt quá trình vận hành.
-
Thiết kế mỏng và gọn nhẹ: Giúp tiết kiệm không gian lắp đặt nhưng vẫn duy trì khả năng chịu tải lớn.
Ưu điểm:
-
Độ chính xác quay cực cao, sai số nhỏ.
-
Chịu tải đa hướng: hướng trục, hướng kính và mô-men nghiêng.
-
Độ cứng vững lớn, chống rung và biến dạng tốt.
-
Thiết kế mỏng nhẹ, phù hợp cho không gian hạn chế.
-
Tuổi thọ dài, ít cần bảo trì.
Ứng dụng:
-
Bàn xoay chính xác trong máy CNC, máy tiện, trung tâm gia công.
-
Robot công nghiệp, hệ thống tự động hóa.
-
Thiết bị đo lường, máy quang học, kính thiên văn.
-
Máy y tế, thiết bị bán dẫn, hệ thống radar và an-ten.
