Van Điện Từ Xả Nước Tự Động Hẹn Giờ – Giải Pháp Xả Ngưng Tụ Hiệu Quả Trong Hệ Thống Khí Nén
1. Cấu tạo và chất liệu:
-

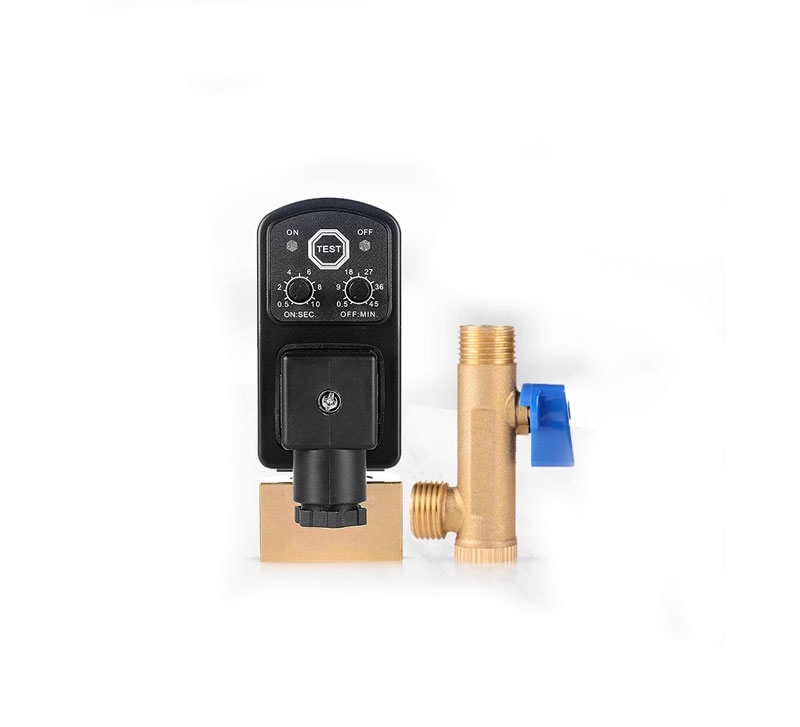

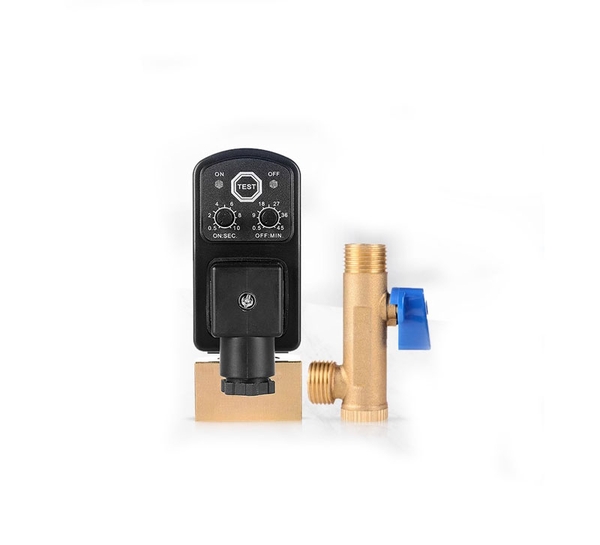

Loại van: Van điện từ xả tự động (solenoid valve) kết hợp với bộ hẹn giờ (timer) để điều khiển đóng/mở van theo chu kỳ định trước.
-
Cấu tạo chính gồm:
-
Thân van: Thường làm bằng đồng thau, inox hoặc nhôm, chịu áp lực tốt.
-
Cuộn coil điện từ: Hoạt động với điện áp phổ biến 220VAC, 110VAC hoặc 24VDC.
-

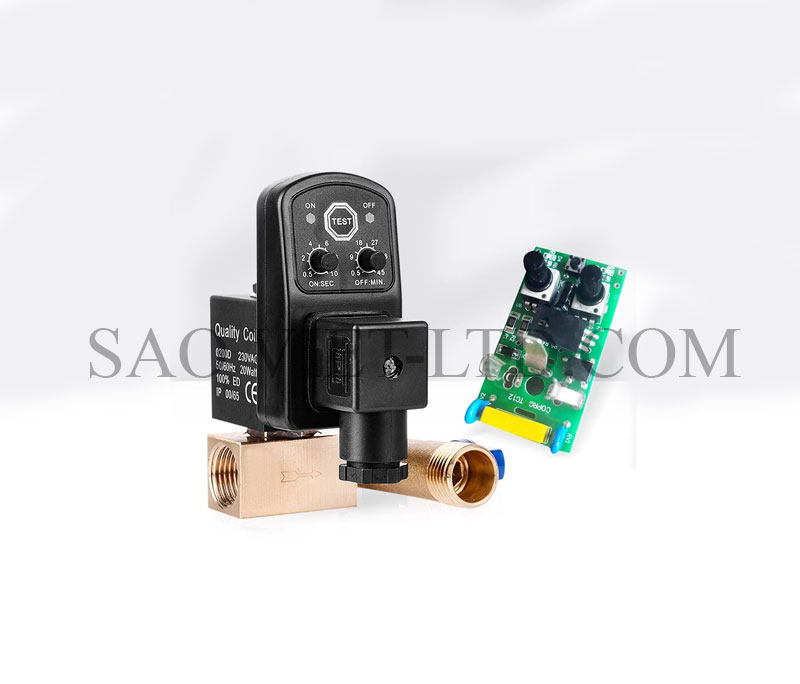

Bộ hẹn giờ: Thiết kế với núm điều chỉnh thời gian đóng mở (ON/OFF time), thường dạng xoay hoặc nút nhấn.
-
Đầu nối điện: Chuẩn DIN43650-A hoặc dây dẫn trực tiếp.
-

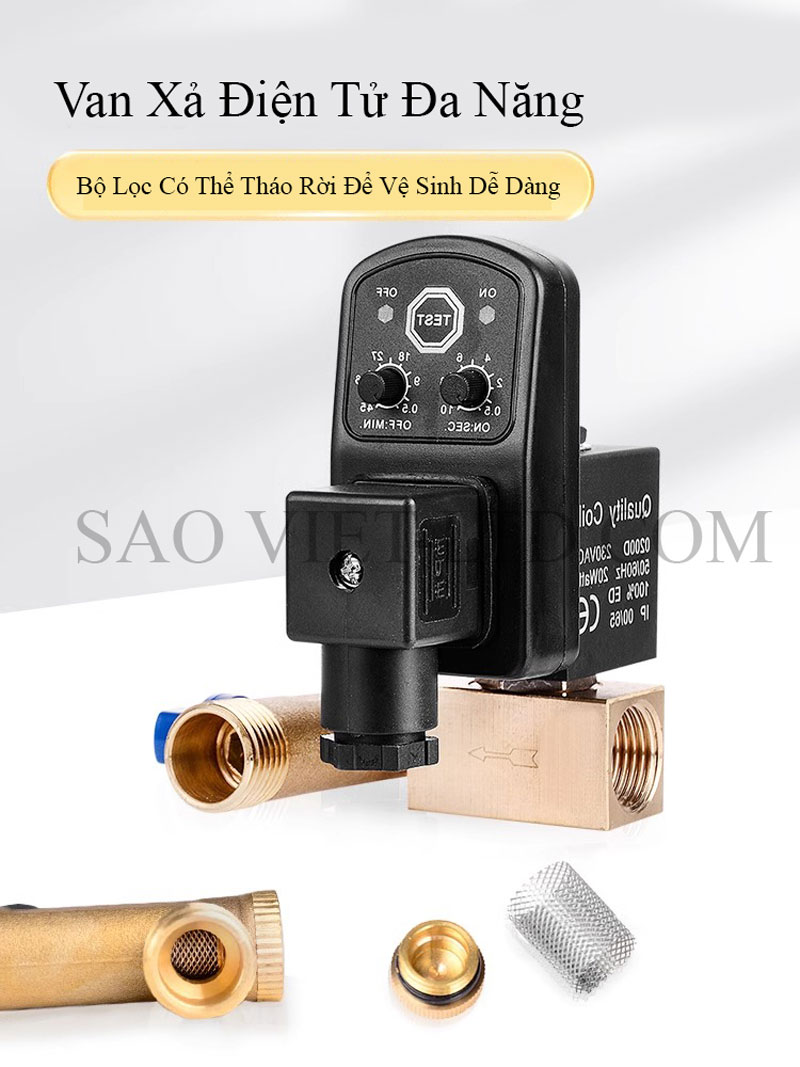

Lọc rác và van tay: Một số loại tích hợp thêm để bảo vệ van khỏi cặn bẩn và có thể xả tay khi cần.
-
-
Ren kết nối: G1/4", G3/8", G1/2" phổ biến.
2. Nguyên lý hoạt động:
-
Khi bộ hẹn giờ cấp điện cho cuộn coil, van mở và nước ngưng tụ sẽ được xả ra ngoài qua đường xả.
-
Sau thời gian cài đặt, van sẽ tự động đóng lại.
-
Quá trình này lặp lại theo chu kỳ, đảm bảo hệ thống khí nén không bị ứ đọng nước ngưng.
3. Thông số kỹ thuật (tham khảo):
| Thông số | Giá trị tiêu chuẩn |
|---|---|
| Điện áp | 220VAC / 110VAC / 24VDC |
| Kích thước ren | G1/4", G3/8", G1/2" |
| Áp suất làm việc | 0.1 – 16 bar |
| Dải thời gian mở (ON) | 0.5 – 10 giây |
| Dải thời gian nghỉ (OFF) | 0.5 – 45 phút |
| Nhiệt độ làm việc | -10°C đến 80°C |

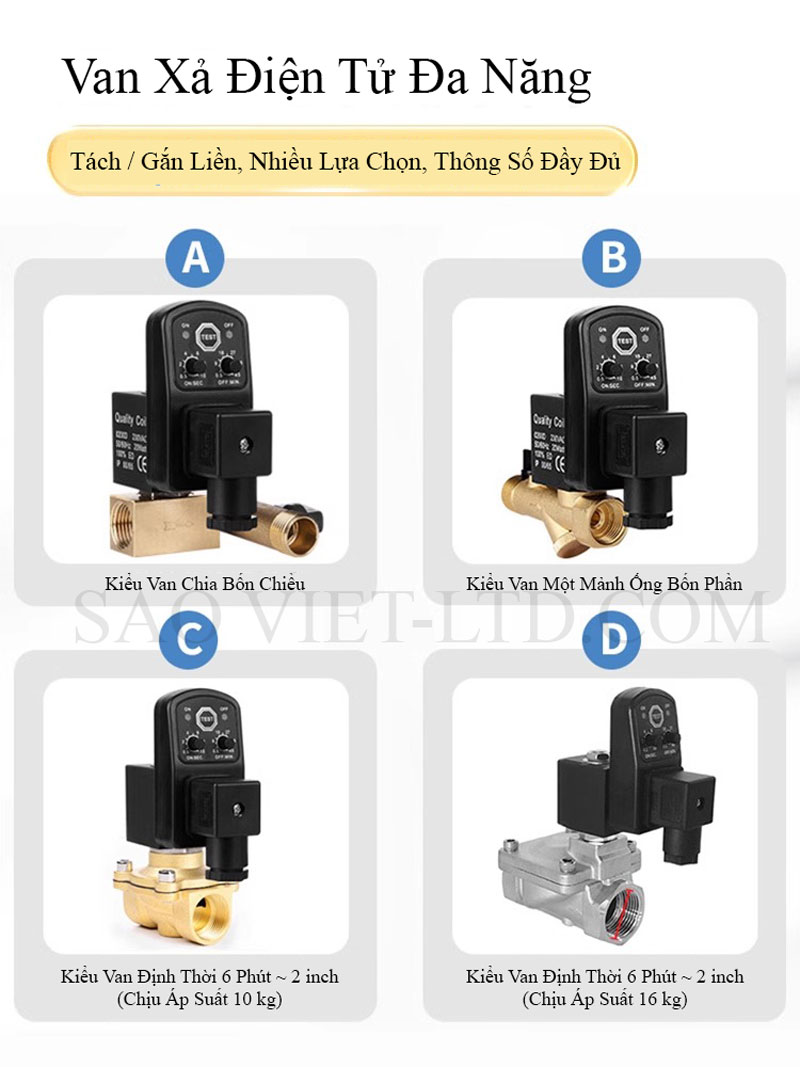

| Vật liệu thân van | Đồng, inox hoặc nhôm tùy model |
| Lưu lượng xả | 30 – 200 lít/giờ tùy áp suất và kích cỡ |
4. Ứng dụng:
-
Xả nước ngưng tụ trong:
-
Bình chứa khí nén (air receiver tank)
-
Bộ lọc khí nén (air filter/dryer)
-
Đường ống chính của hệ thống khí nén
-
Bẫy nước tại điểm thấp trong hệ thống ống
-
-
Dùng phổ biến trong xưởng sản xuất, nhà máy, hệ thống khí nén công nghiệp, nơi cần xả nước tự động và liên tục để đảm bảo hiệu quả.
5. Ưu điểm nổi bật:
-
Tự động hoàn toàn: Không cần can thiệp thủ công, giúp giảm nhân công và tránh quên xả.
-
Giảm nguy cơ ăn mòn: Loại bỏ nước ngưng giúp hệ thống khí sạch và bảo vệ thiết bị.
-
Điều chỉnh linh hoạt: Thời gian đóng/mở có thể điều chỉnh theo nhu cầu vận hành.
-
Lắp đặt đơn giản: Kết nối ren tiêu chuẩn, phù hợp hầu hết hệ thống khí nén.
-
Hoạt động ổn định: Cuộn coil chất lượng, tuổi thọ cao, chịu áp tốt.
6. Lưu ý khi sử dụng:
-
Lắp đúng chiều dòng chảy theo mũi tên trên thân van.
-
Cài đặt chu kỳ hợp lý: quá dài sẽ làm ứ nước; quá ngắn gây lãng phí khí.
-
Lắp thêm lọc rác trước van để tránh cặn làm kẹt van.
-
Kiểm tra định kỳ và vệ sinh bộ hẹn giờ, lọc để đảm bảo hoạt động ổn định.
