Mô tả chi tiết: Van Điện Từ Thường Đóng Áp Suất Cao 8MPa
1. Cấu tạo:
Van điện từ thường đóng áp suất cao 8MPa được cấu thành từ các bộ phận chính như:
-
Thân van: làm bằng inox 304 hoặc inox 316 chịu áp lực và ăn mòn tốt.
-
Cuộn coil (cuộn từ): được bọc kín bằng nhựa epoxy chống ẩm, có khả năng chịu nhiệt cao, hoạt động với điện áp AC220V hoặc DC24V.
-
Piston và lò xo: cấu tạo bằng thép hợp kim, giúp duy trì trạng thái đóng khi không có điện và mở ra khi cấp điện.
-
Ron làm kín (seal): làm từ vật liệu PTFE hoặc Viton, đảm bảo độ kín và chịu được áp suất cao.
2. Nguyên lý hoạt động:
-
Đây là loại van thường đóng – nghĩa là ở trạng thái không có điện, van sẽ đóng hoàn toàn để ngăn dòng chảy.
-
Khi cấp điện, cuộn coil sinh ra từ trường, hút lõi van (piston) lên và cho phép lưu chất (khí, nước, dầu...) chảy qua.
-
Khi mất điện, lực đàn hồi của lò xo sẽ đưa piston trở lại vị trí ban đầu và đóng dòng chảy.
3. Thông số kỹ thuật điển hình:
-
Áp suất làm việc tối đa: 8MPa (~80 bar)
-
Điện áp hoạt động: DC24V / AC220V
-

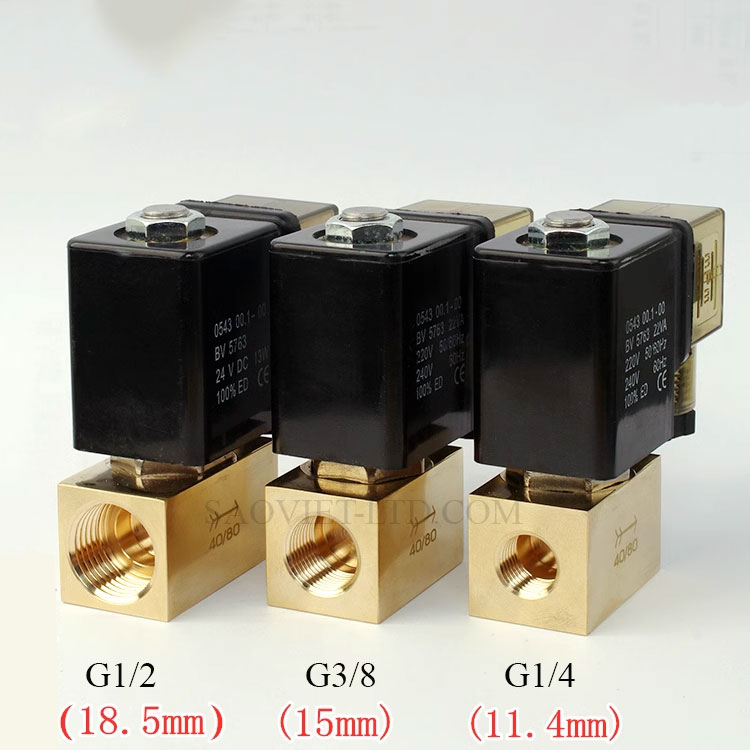

Kích thước cổng nối: từ 1/4” đến 1”, ren trong (female thread) hoặc ren ngoài tùy chọn
-
Nhiệt độ hoạt động: -10°C đến 180°C (tùy vật liệu gioăng)
-
Lưu chất sử dụng: khí nén, nước, dầu, hơi nóng, chất lỏng trung tính
-
Kiểu lắp đặt: lắp ngang, cuộn coil hướng lên trên
4. Ứng dụng:
-
Hệ thống thủy lực và khí nén có áp suất cao
-
Dây chuyền công nghiệp, hệ thống tự động hóa
-
Máy ép, máy đùn, thiết bị xử lý hóa chất
-
Các hệ thống cần kiểm soát lưu chất áp lực lớn như trạm bơm cao áp, nồi hơi, thiết bị năng lượng...
5. Ưu điểm:
-
Chịu áp cao vượt trội lên đến 8MPa, phù hợp cho các môi trường làm việc khắc nghiệt
-
Hoạt động ổn định, phản hồi nhanh
-
Độ bền cao, ít phải bảo trì
-
Có thể hoạt động liên tục trong thời gian dài mà không bị nóng coil
