Van Điện Từ Thường Đóng (NC) – 12V / 24V / 220V
1. Khái niệm và nguyên lý hoạt động:
-
Van điện từ thường đóng (Normal Close – NC) là loại van ở trạng thái đóng khi không có điện. Khi được cấp điện, cuộn coil sinh từ trường hút lõi van lên, mở đường dẫn cho dòng chảy (nước, khí, hơi, dầu...) đi qua.
-
Khi ngắt điện, lực đàn hồi của lò xo sẽ đẩy lõi van trở về vị trí ban đầu, van tự động đóng lại.

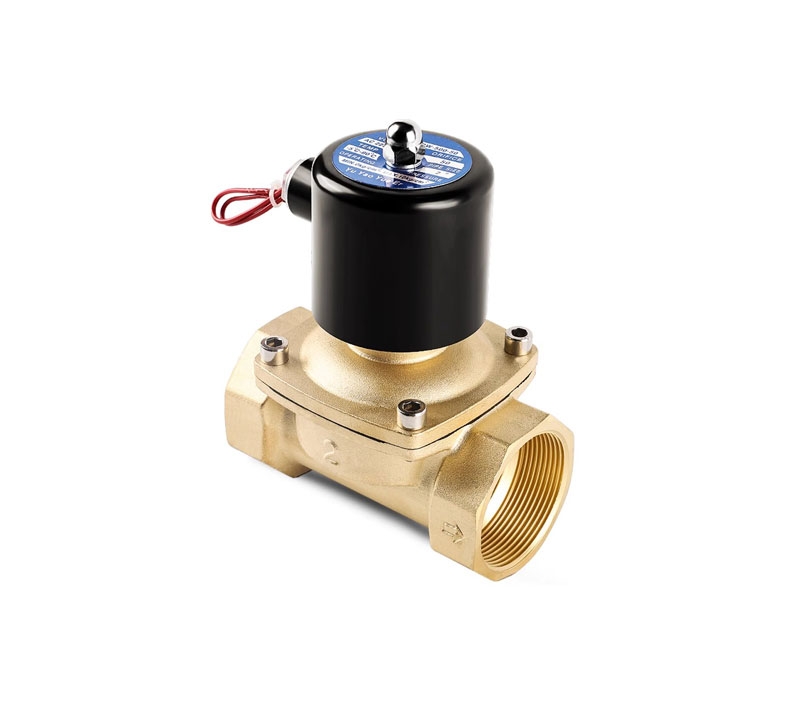

2. Cấu tạo và chất liệu:
-
Thân van: Làm từ các vật liệu khác nhau tùy ứng dụng:
-
Đồng thau: phổ biến cho nước và khí.
-
Inox 304/316: dùng cho hóa chất, thực phẩm, chất ăn mòn.
-
Nhựa (Nylon, PVC, PP): cho môi trường nhẹ, chi phí thấp.
-
-
Cuộn coil: Được bọc cách điện chắc chắn, hoạt động ở các mức điện áp:
-
DC 12V, DC 24V: dùng cho hệ thống điều khiển an toàn, nguồn acquy.
-
AC 220V: dùng phổ biến trong hệ thống điện dân dụng và công nghiệp.
-
-
Lõi từ và lò xo: Thép không gỉ, hoạt động bền bỉ, chống ăn mòn.
-
Kiểu kết nối:
-
Ren trong (G1/4", G3/8", G1/2", G3/4", G1")
-
Một số loại có mặt bích dùng cho hệ thống công nghiệp lớn.
-

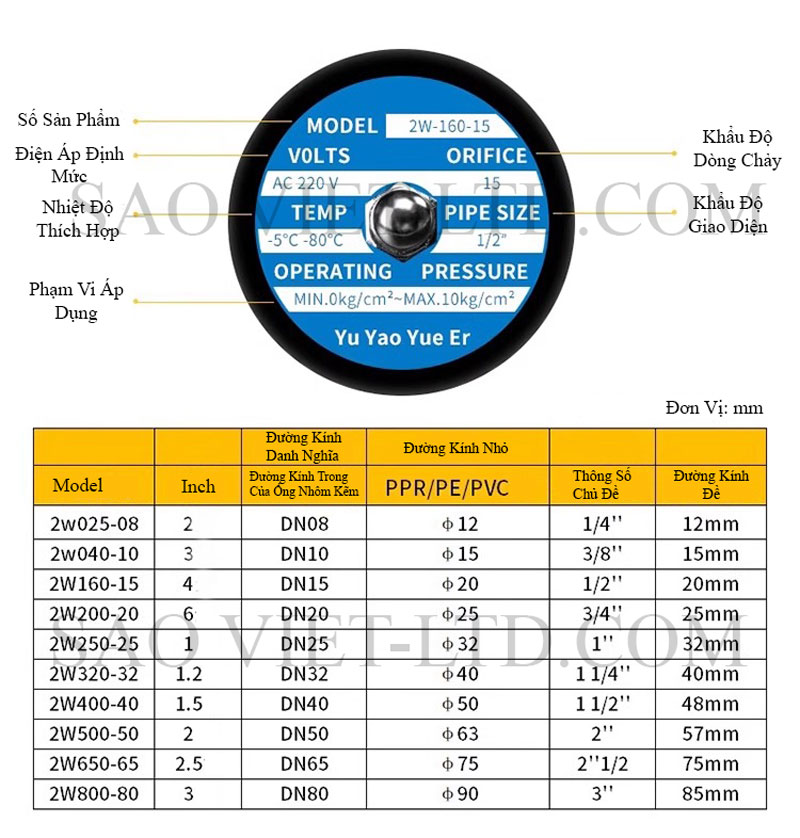

3. Thông số kỹ thuật (tham khảo):
| Thông số | Giá trị điển hình |
|---|---|
| Điện áp hoạt động | DC 12V, DC 24V, AC 220V |
| Trạng thái van | Thường đóng (không điện thì đóng) |
| Áp suất làm việc | 0 – 8 bar (tùy model) |
| Nhiệt độ chất lỏng | 0 – 80°C (loại thường) / cao hơn nếu đặc biệt |
| Kiểu hoạt động | Điều khiển trực tiếp hoặc gián tiếp |
| Lưu chất sử dụng | Nước, khí nén, dầu, hơi, dung dịch nhẹ |
| Kiểu ren | G1/4 – G1 (BSP/NPT tùy yêu cầu) |
| Vật liệu thân | Đồng, inox, nhựa |
| Vật liệu đệm | NBR, EPDM, Viton |
4. Ứng dụng thực tế:
-
Dân dụng: Hệ thống tưới cây tự động, máy lọc nước, máy rửa xe, bồn chứa.
-
Công nghiệp: Hệ thống khí nén, băng chuyền, máy ép, cấp nước làm mát.
-
Thực phẩm – y tế: Van inox dùng cho nước RO, sữa, hóa chất nhẹ.
-
Tự động hóa: Điều khiển đóng mở chất lỏng theo tín hiệu cảm biến hoặc PLC.
5. Ưu điểm nổi bật:
-
Điều khiển linh hoạt: Kết nối với timer, cảm biến, rơ le, PLC rất dễ dàng.
-
Phản ứng nhanh: Đóng/mở chỉ trong vài phần nghìn giây.
-
Thiết kế gọn nhẹ: Dễ lắp đặt ở mọi vị trí trong hệ thống đường ống.
-
Độ bền cao: Tuổi thọ hàng triệu lần đóng/mở nếu dùng đúng điều kiện.
6. Lưu ý khi sử dụng:
-
Lắp đúng chiều dòng chảy theo hướng mũi tên trên thân van.
-
Chọn điện áp đúng với cuộn coil để tránh cháy nổ.
-
Chọn vật liệu phù hợp với lưu chất (nước sạch – dùng đồng, hóa chất – dùng inox hoặc nhựa).
-
Lắp đặt trong môi trường khô ráo, hạn chế ẩm và bụi bẩn để kéo dài tuổi thọ coil.
