Trụ Dẫn Hướng Kiểu A-TRP

Trụ dẫn hướng kiểu A-TRP là linh kiện tiêu chuẩn quan trọng trong ngành khuôn mẫu và cơ khí chính xác, được sử dụng để định vị, dẫn hướng và đảm bảo độ đồng tâm giữa các bộ phận của khuôn trong quá trình đóng mở. Sản phẩm được chế tạo từ thép hợp kim chất lượng cao, trải qua quy trình tôi cứng, mài tinh và đánh bóng bề mặt, mang lại độ chính xác cao, khả năng chống mài mòn vượt trội và tuổi thọ sử dụng lâu dài.

Với thiết kế theo tiêu chuẩn A-TRP, trụ dẫn hướng có khả năng kết hợp với bạc dẫn hướng tương ứng, giúp khuôn vận hành ổn định, giảm rung lắc, hạn chế sai số gia công và bảo vệ các chi tiết khuôn khỏi hư hỏng do lệch tâm. Sản phẩm được ứng dụng rộng rãi trong khuôn ép nhựa, khuôn dập, khuôn đúc áp lực, đồ gá và các thiết bị tự động hóa.

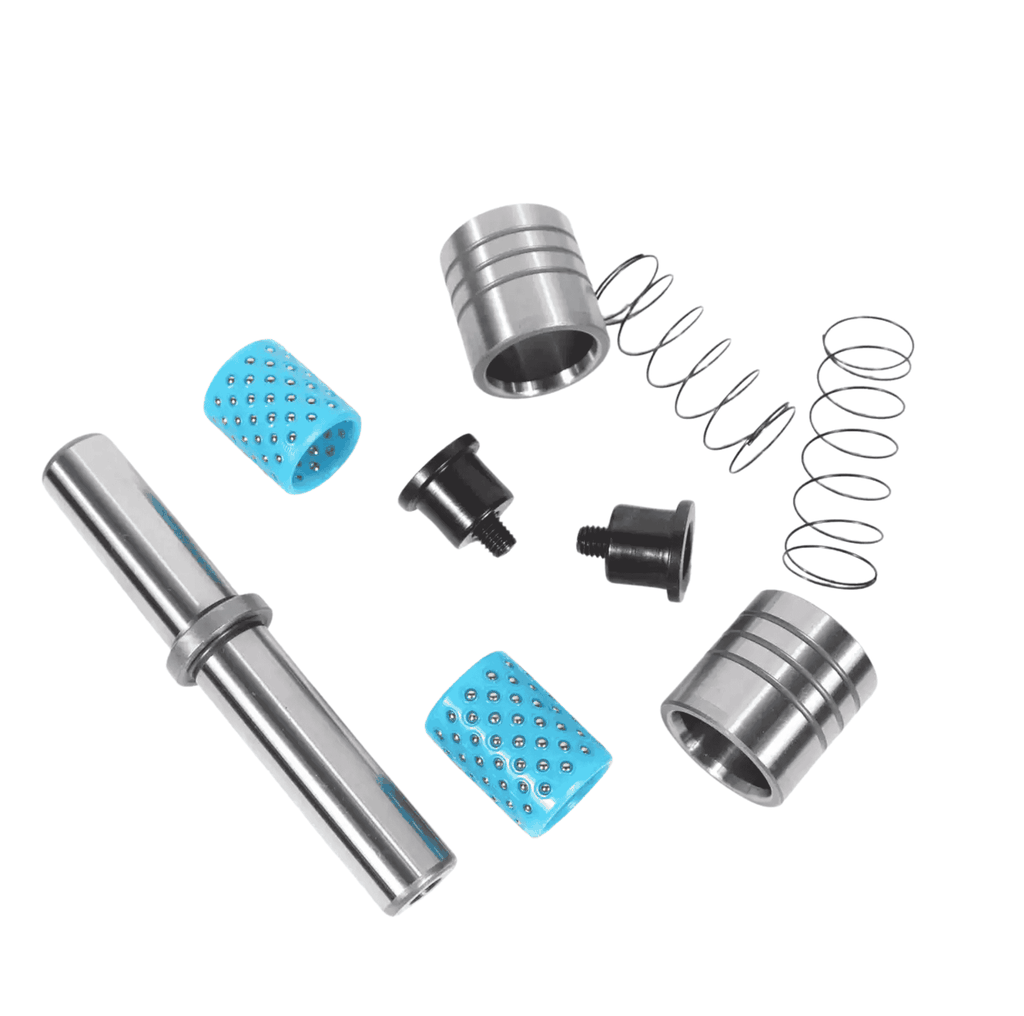

Cấu tạo sản phẩm

Trụ dẫn hướng kiểu A-TRP gồm các bộ phận chính:

Thân trụ bằng thép hợp kim cường lực.
Đầu dẫn hướng được bo tròn giúp lắp ráp dễ dàng.
Bề mặt làm việc được tôi cứng và mài chính xác.
Phần vai định vị giúp cố định chắc chắn trên đế khuôn.
Kích thước tiêu chuẩn, dễ dàng thay thế và lắp đặt.

Nguyên lý hoạt động

Trụ dẫn hướng A-TRP hoạt động kết hợp với bạc dẫn hướng, tạo thành hệ thống dẫn hướng chính xác cho khuôn và các cụm chuyển động. Khi khuôn đóng hoặc mở, bạc dẫn hướng sẽ trượt trên bề mặt của trụ dẫn hướng, giúp hai nửa khuôn luôn được căn chỉnh đúng vị trí, giảm lệch tâm và hạn chế va chạm giữa các chi tiết. Điều này giúp tăng độ chính xác của sản phẩm gia công, đồng thời kéo dài tuổi thọ của khuôn.
