Chốt Dẫn Hướng Kiểu TRP là một loại linh kiện cơ khí chính xác, thường được sử dụng trong các cụm khuôn dập nguội, khuôn nhựa hoặc hệ thống gá kẹp để đảm bảo định vị chính xác giữa các thành phần chuyển động. Dưới đây là mô tả chi tiết về loại chốt này:
1. Cấu tạo

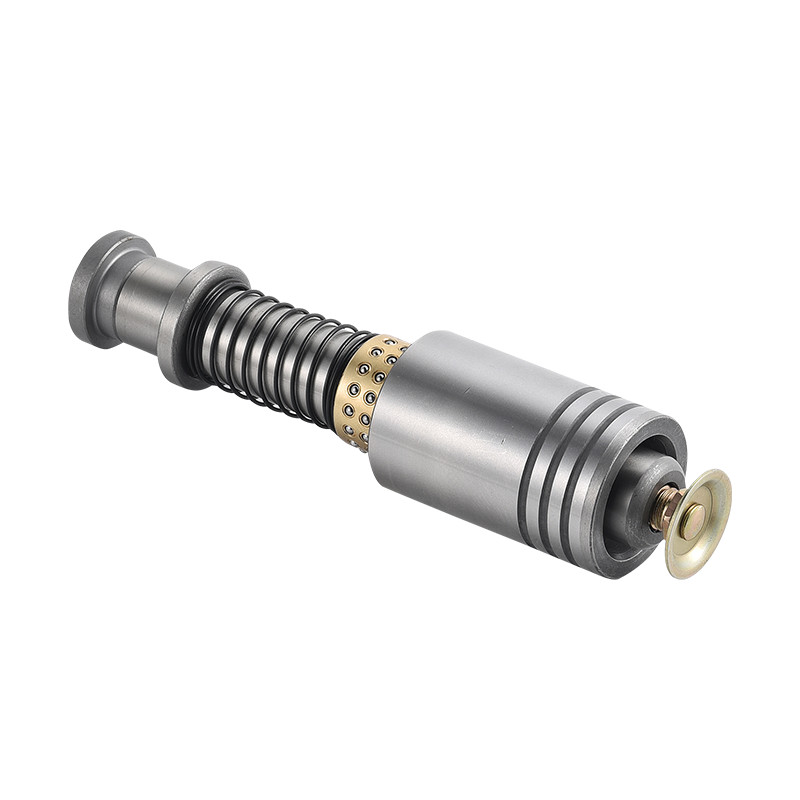

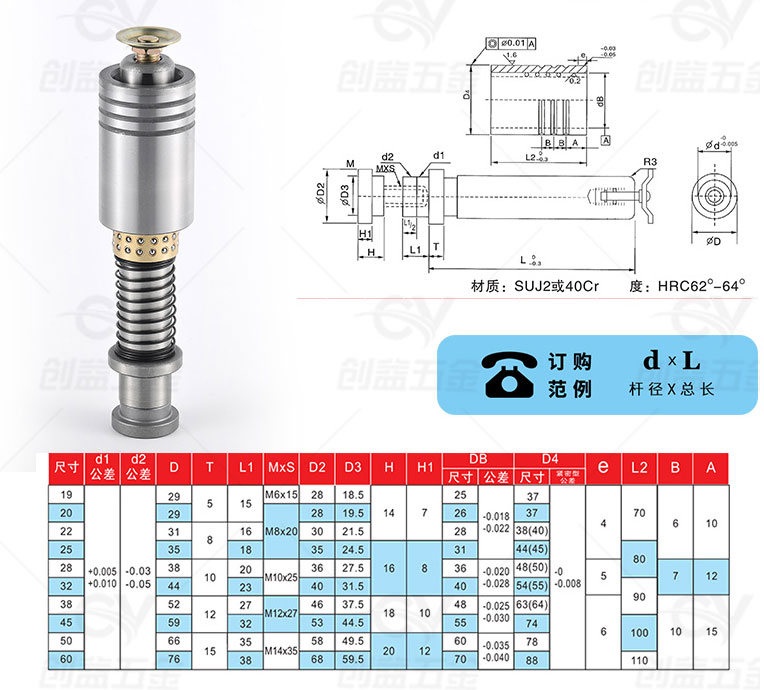

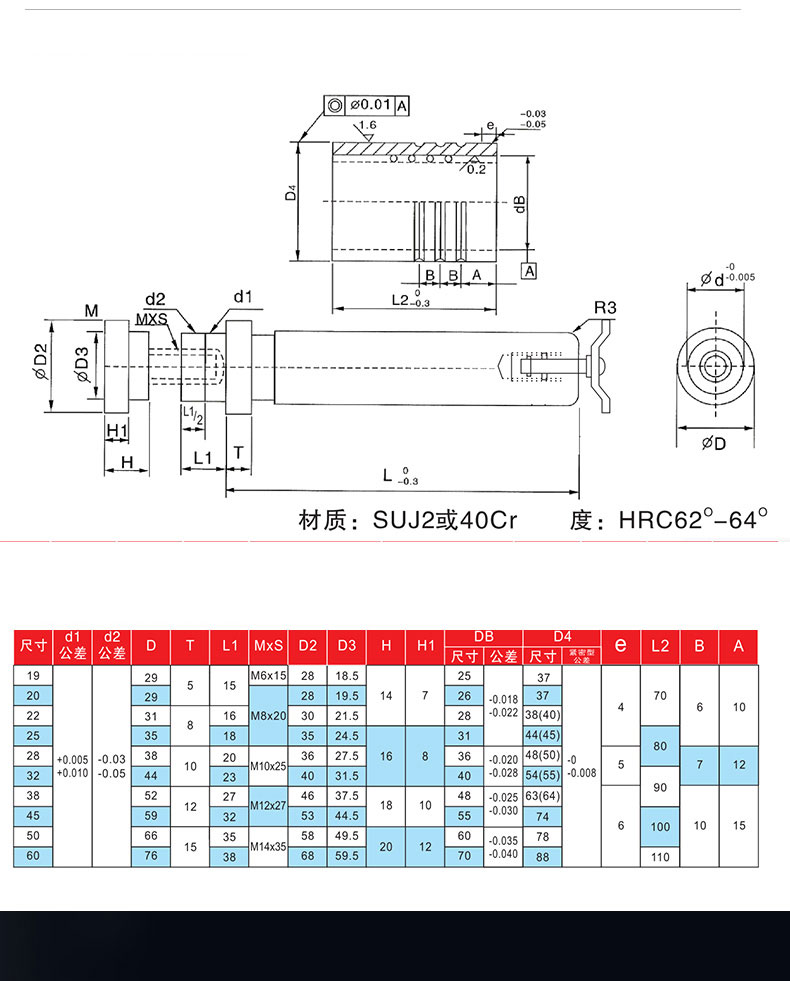

Chốt dẫn hướng kiểu TRP thường gồm 2 phần chính:
-
Phần thân chốt (Guide Pin): Hình trụ dài, được gia công chính xác cao. Đầu chốt có thể vát mép hoặc bo tròn để hỗ trợ việc dẫn hướng dễ dàng.
-
Phần cổ định vị: Có bậc hoặc vai dùng để lắp cố định vào tấm khuôn hoặc tấm gá, giúp đảm bảo vị trí không bị dịch chuyển trong quá trình hoạt động.
2. Chất liệu
-
Thép hợp kim chất lượng cao như SKD11, SKH51, hoặc SUJ2 đã được tôi cứng.
-
Độ cứng: Đạt khoảng HRC 58–62 nhằm đảm bảo chống mài mòn tốt trong điều kiện làm việc có tải trọng và va đập lớn.
-
Một số loại được mạ phủ hoặc xử lý bề mặt (nitriding, black oxide, hoặc chrome) để tăng tuổi thọ và khả năng chống gỉ.
3. Nguyên lý hoạt động
-

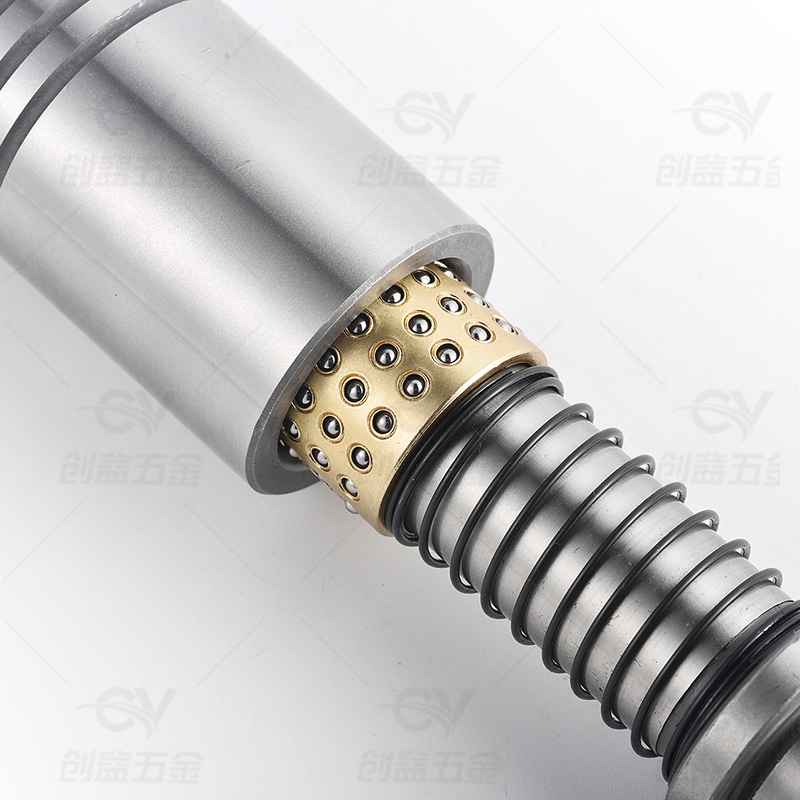

Khi hai tấm khuôn đóng lại, chốt TRP sẽ đi vào bạc dẫn hướng (Guide Bush) tương ứng để định vị chính xác giữa phần trên và phần dưới của khuôn.
-
Chốt giúp giảm thiểu sai lệch tâm, đảm bảo độ chính xác cao trong quá trình dập, ép hay đúc sản phẩm.
4. Ứng dụng
-
Sử dụng phổ biến trong khuôn dập nguội, khuôn ép nhựa, khuôn đúc áp lực.
-
Trong các thiết bị gá kẹp, chốt TRP giúp định vị nhanh và chính xác giữa các bộ phận tháo/lắp.
-
Đặc biệt hữu ích trong các hệ thống tự động hóa yêu cầu độ chính xác cao khi chuyển động lặp lại.
5. Ưu điểm
-
Độ chính xác cao, dung sai chặt chẽ.
-
Tuổi thọ cao, chống mài mòn tốt.
-
Lắp đặt dễ dàng và thay thế thuận tiện.
-
Giúp tăng hiệu suất sản xuất và giảm rủi ro do lệch khuôn hoặc sai lệch trong thao tác.
